这款超小型的 LM3743 芯片设有保护及可设定跟踪等功能,因此可以减少系统所需的外置元件,并确保体积小巧的高端电子产品有更高的容错能力。

电源管理技术的全球领导者美国国家半导体公司 (National Semiconductor Corporation) (美国纽约证券交易所上市代号：NSM) 宣布推出一款 1MHz 的同步降压开关控制器,其特点是可以驱动高达 10A 的负载,而且采用超小型的 MSOP 封装。这款型号为 LM3743 的高性能控制器芯片只需极少量外置元件的支持,因此有助缩小电路板的体积。此外,这款芯片还设有可设定电压跟踪及各种保护功能。由于这款芯片拥有这些优点,因此最适用于外型小巧的通信设备、高端电子消费产品、计算系统及工业设备。

美国国家半导体 LM3743 芯片的技术特色

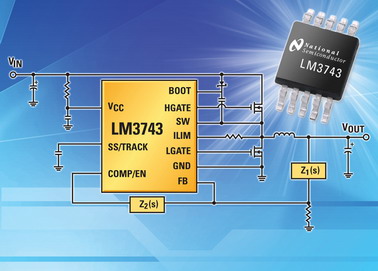

LM3743 电压模式 PWM 降压控制器可以利用 3V 至 5.5V 的输入电压驱动外置同步 MOSFET,开关频率可以选用 300kHz 或 1MHz,输出电压则可低至 0.8V。这款控制器芯片除了设有可外部设定的软启动之外,还有电压跟踪及外部补偿等功能,而且其限流值可以外部设定,低端 MOSFET 电流感测的准确度更不会超过正或负 15%。此外,这款芯片还设有打嗝模式,因此工程师无需为设计加设不必要的外置元件。这款芯片另外又特别加设欠压锁定及固定的短路/高端限流值等保护功能。在 -40
