瑞萨科技公司(Renesas Technology Corp.)日前宣布,推出用于欧洲和亚洲电视广播的NICAM/A2音频多路复用系统的R2S15500SP音频多路复用解码器芯片。样品提供将从2006年12月在日本开始。

    R2S15500SP可以利用A/D转换器将来自调谐器的音频多路复用音频SIF(声中频)信号转换成为数字数据进行处理并输出一个解调的音频信号。

    R2S15500SP具有以下主要特性。

    (1)支持欧洲和亚洲的音频多路复用

    R2S15500SP支持NICAM/A2/FM非立体声/AM非立体声音频多路复用信号,有助于实现欧洲和亚洲各个地区音频多路复用广播的解调,例如立体声和双语广播。

    (2)小型低引脚数封装

    该器件采用小型24引脚SSOP封装,可以减少电路板面积。这种封装也适用于调谐器组件和需要小安装面积的产品。

    (3)支持模拟和数字接口

    R2S15500SP集成了一个数字接口和一个△-∑型D/A转换器,有助于实现数字信号或模拟信号输出的数字解调音频信号。这个数字接口不仅可以处理输出,而且也可利用输入一个I2S/最高有效位在先(MSB-first)左对齐(left-justified)/最高有效位在先右对齐(right-justified)格式数字信号,有助于通过片上△-∑型D/A转换器的方法实现模拟输出。

    利用这种方法,输入和输出可以支持模拟信号和数字信号,可以灵活地采用各种系统规范。

    产品背景

    在模拟电视广播中,不仅非立体声广播,立体声和双语广播也是依靠音频多路复用实现的。全球有四种主要的音频多路复用标准——NICAM、A2、BTSC和EIAJ——不同的国家或地区使用不同的系统。

    我们目前正处在一个从模拟到数字电视广播的过渡时期,重要的是兼容数字广播的电视也要能够接收模拟广播。因此,不仅需要有一个为传统模拟广播兼容的电视系统提供必要功能的音频多路复用解码器,而且还需要支持数字广播的LCD、PDP等类似的平板显示电视系统。

    同时,用于日本和美国的NTSC广播系统的EIAJ和BTSC,可以利用便宜的模拟芯片实现,而其进展在于调谐器中集成了必要的功能。另一方面,用于欧洲和亚洲的NICAM和A2系统需要进行数字处理,而且要集成一个独立的后解调音频信号处理芯片或其他同类芯片,这已成为主流的方法。不过,利用这种方法,当音频多路复用系统出现变化时,就必须重新设计音频信号处理部分的电路,这将导致较高的开发成本。

    因此,为了满足这些市场需求,瑞萨科技开发了易于使用的独立产品R2S15500SP NICAM/A2兼容音频多路复用解码器芯片。它不仅具有解码功能,可以实现后级(subsequent-stage)音频信号处理的通用性,而且有利于以低成本开发同时用于欧洲和亚洲的电视系统。

    其他产品细节

    R2S15500SP可利用一个片上自动增益控制器(AGC)自动优化来自调谐器片上A/D转换器输入的SIF信号输入。因此,用户不需要对SIF信号输入进行调整,电路也更加简单。

    通过对具体音频多路复用系统的检测和解调,信号可以由A/D转换器转换成为24位数字数据。利用NICAM系统,可以实现NICAM载波检测和解码,以及模拟(FM或AM)载波检测和解调。利用A2系统,可以实现两个分载(split carriers)(FM1和FM2)的检测和解调,以及FM2载波ID信号的解调和确定(determination)。利用FM立体声系统,可以实现听觉载波检测和FM解调、导频(pilot carrier)检测和确定,以及(L-R)载波AM调制。这样,解调的音频信号就会作为一个数字信号由数字接口进行输出,或者由片上△-∑型D/A转换器形成一个模拟信号。

    R2S15500SP还包括在DSP(数字信号处理器)有助于对后解调音频信号进行处理。与DSP的顺利连接可以通过选择36.864或33.8688MHz系统时钟来实现,而处理是在48或32/44.1KHz的采样频率下实现的。该器件的I2C总线也有助于实现各种功能的切换或内部确定状态的读功能。

    瑞萨科技将继续开发有利于电视系统集成和降低成本的产品,包括将这些功能集成到语音处理DSP或视频信号处理芯片中的产品。

    注释

    1. NICAM(准瞬时压扩声音多路复用)是由英国广播公司(BBC)开发的一种音频多路复用系统,用于欧洲和亚洲的PAL/SECAM电视广播。

    2. A2是一种利用两种FM载波的音频多路复用系统,用于德国和韩国的电视广播。

    3. I2C总线(集成互连总线)是由荷兰皇家飞利浦电子提出的一个接口规范。

    典型应用

    兼容NICAM/A2电视广播的电视系统,等等。

    售价

    日本市场价格：24引脚SSOP封装的R2S15500SP为900日元(约7.66美元)

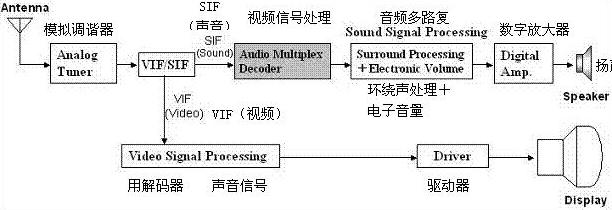

                              电视系统中音频多路复用解码器的位置
