基于ARM9处理器S3C2410的LCD显示系统设计 |
| 发布时间:2006年12月31日 点击次数:271 |
| 来源:电子元器件应用 作者: |

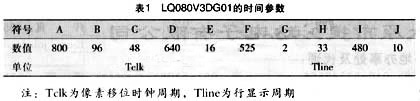

作者：王成儒 朱振涛 引言 S3C2410是三星公司生产的基于ARM920T内核的RISC微处理器,其主频可达203MHz[1],适用于信息家电、PDA、手持设备、移动终端等领域,本文介绍了基于S3C2410的显示系统的硬件电路及驱动软件设计方法。 TFT-LCD模块的时序要求 本显示模块选用的LQ080V3DG01是Sharp公司的TFT-LCD器件,该器件的分辨率为640×480,控制时序图如图1所示,时间参数如表1所列[2]。 在该显示系统的硬件电路中,S3C2410与LCD模块的连接是关键,S3C2410内部自带一个LCD驱动控制器,其接口可以与单色、灰度、彩色STN型和彩色TFT型的LCD直接相连,但需要根据所连接的LCD的类型设置相应寄存器中的显示模式（见下节Q080V3DG01要求其电源电压Vdd典型值为3.3V/5V,并且LCD数据和控制信号的高电平输入电压Vih在2.3-5.5V范围内,低电平输入电压Vil则在-0.3-0.9V范围内,故可以直接与S3C2410相连,其电路图如图2所示。 系统软件设计 S3C2410处理器中的LCD控制器内含寄存器LCDCOM1-LCDCON5。对于LQ080V3DG01,这些寄存器的具体设置如下： （1）在LCDCON1中,CLKVAL是时钟参数,对于LQ080V3DG01,该域值取1。PNRMODE是显示模式参数,该域值取3,表示所用模块是TFT型,BPPMODE是每个象素的数据位数参数,对于LQ080V3DG01模块,设计时可设置成16bpp,所以此域值取12。 （2）在LCDCON2中,VBPD对应于表1中的H参数,该域值取32。LINEVAL对应于表1中的I参数,该域值取479,VFPD对应于表1中的J参数,该域值取9,VSPW对应于表1中的G参数,该域值取1。 （3）在LCDCON3中,HBPD对应于表1中的C参数,该域值取47。HOZVAL对应无于表1中的D参数,该域值取639,HFPD对应于表1中的E参数,该域值取15。 （4）在LCDCON4中只需要设置HSPW即可,它对应于表1中的B参数,该域值取95。 （5）LCDCON5中,BPP24BL用于决定24bpp视频存储器的大小端模式,该域值取0,FRM565决定16bpp视频输入数据的格式。 在设计中,还可在基于S3C2410的硬件平台上安装嵌入式Linux操作系统。为了使LCD能够正常显示,还需要在嵌入式Linux系统下开发LCD的驱动程序。 Framebuffer是出现在Linux2.2.xx内核的一种驱动程序接口,对应的源文件在Linux/drivers/video/目录下,总的抽象设备文件为fbcon.c。这种接口将显示设备抽象为帧缓冲区,用户可以将它看成是显示内存的一个映象。在使用帧缓冲时,Linux将显卡置于图形模式下[3]。 根据上面对LCD各主要寄存器设置的分析所得出的结果,笔者开发了基于FrameBuffer机制的S3C2410fb驱动程序。下面是经过调试成功的部分代码,该程序可对显示屏幕进行初始化并设置LCD控制寄存器的值： /*s3c2410fb.c*/ static struct s3c2410fb_mach_infoxxx_stn_info_initdata={ pixclock：174757,bpp：16,xres：640,yres：480,hsync_len：96,vsync_len：2,left_margin：40,upper_margin：24,right_margin：32,lower_margin：11,sync：0,cmap_static：1。 reg：{//设置LCD控制寄存器的值 Lcdcon1：LCD1_BPP_16T |LCD1_PNR_TFT|LCD1_CLKVAL（1）,lcdcon2：LCD2_VBPD（32）|LCD2_VFPD（9）|LCD2_VSPW（1）,lcdon3：LCD3_HBPD（47）|LCD3_HFPD（15）,lcdcon4：LCD4_HSPW（95）|LCD4_MVAL（13）,lcdcon5：LCD5_FRM565|LCD5_INVVLIEN|LCD5_INVVFRAME|LCD5_HW SWP|LCD5_PWREN,},}; 结束语 按照本文所设计的接口连接好硬件后,即可修改S3C2410的驱动程序,并在整个系统编译后重新写到Flash中,这样,重启后就能正确显示原系统的静态启动画面,而且画面清晰稳定,可达到预期的效果,这套装置可在工业控制和车载通信等领域用作显示输出设备。 |
|
|
|
