蓝牙测试模式实现及其物理层观测

导读:
关键字:

蓝牙测试模式实现及其物理层观测
Using Bluetooth Test Mode for Transmitter Test and Physical level Observe


苏州大学电子信息学院 刘衍捷 汪一鸣
摘 要:蓝牙测试模式是蓝牙规范的一部分,无论是蓝牙电路的设计还是应用开发,都离不开测试模式的使用。本文介绍了测试模式的实验室实现和在此模式下蓝牙物理层(基带)波形的观测。这里只讨论发送测试(transmitter test)(即恒定净荷),不涉及环回测试(Loop back test)。
关键词:蓝牙测试模式;物理层波形;数据包格式

测试模式简介
---蓝牙(Bluetooth)的测试模式支持蓝牙的收发测试,主要用于验证与配合射频和基带层的测试,也可用于常规性认证和生产售后的测试。在测试模式下的器件不一定支持普通的操作。出于安全考虑,测试模式设计成不会对用户提供任何服务。因此,不允许在软硬件接口上有任何数据的输入和输出。
---测试模式的目的在于通过检测其空中接口的参数,如频率精确性、时间精确性、调制参数和传输频段的带宽等来证明射频和链路控制层(LC)是否处于正常工作状态,任何蓝牙器件都可以工作在测试模式。在测试模式下,待测模块SUT(suit under test)处于非常规运行状态,最明显的区别就是不同于普通的79跳频通信,器件用固定的频段传输数据。由于跟踪分析仪器不需要跳频跟踪信号,这就使得测量更为便捷。

建立测试模式所需硬件
---(1)采用Rohde&Schwarz公司生产的R&SPTW60型蓝牙协议测试仪,在测试模式中为主模块(master)。该仪器具有专业和综合的蓝牙测试功能,是用于开发和鉴定测试的理想仪器。由于配备有编程界面,它同样适合开发全新的协议。
---(2)ALPS蓝牙模块做为待测模块,在测试模式中为从属模块(slave),由HAMGEG三相电压源供电。
---(3)LeCroy数字四通道示波器,用于显示跟踪信号。
---(4)频谱分析仪Rohde&Schwarz FSH3,用于显示信号的功率分布。
---(5)装有FTP-Client、TotalCommander和C++编辑器JCreator等软件的PC,用于浏览、修改、下载以及上传测试模式各种方案所需要的程序。
---图1是测试模式中各模块连接框图。

测试模式的建立
---使蓝牙器件工作于测试模式通常有以下几步:
---(1)通过呼叫建立测试仪器(协议分析仪)的链路控制层(LC)和待测模块的链路控制层(LC)的连接。
---(2)测试仪器(协议分析仪)的链路管理层(LM)和待测模块的链路管理层(LM)建立连接。
---(3)待测模块自身进入测试模式。
---(4)激活测试模式。这意味着测试和待测双方的链路控制(LC)已经准备好接收测试控制信息。激活待测模式是通过主模块送出一个链路管理(LM)的协议数据单元PDU(protocol data unite)Enable_test_activate给待测模块。当待测模块接收到此数据包即把自身的链路控制层设置为测试模式。另一方面,当测试仪器的测试程序送出此协议数据单元后,它将测试仪器的链路控制层(LC)也设置为测试模式。
---(5)切换到需要的测试方案。在激活测试模式后,测试和待测双方都准备好接收使得它们工作于非正常状态的命令,例如,改变双方的通信模式,使得发送接收都工作于同一个固定频率而非跳频。为此,程序将向待测模块的链路管理层(LM)送出链路管理(LM)协议数据单元(PDU)LMP_test_control,这将迫使待测模块的链路控制层(LC)工作于被查询模式。在送出此信息后,程序同样改变测试仪器的链路控制层,使其工作于测试模式。
---以上建立步骤和命令都可以通过测试仪R&SPTW60的人机界面读取,并且可以单步执行程序,观察各层的执行结果。其中,步骤4和5均由测试仪器通过空中接口远程控制,为了避免附近其他蓝牙设备也被设定为测试模式,待测模块会收到来自HIC(Host Controller Interface,主控制器接口)的指令Enable_Device_Under_Test_Model,没有这一指令,蓝牙模块拒绝任何测试指令。

发送测试
---此测试模式较为简单直观。在此模式下蓝牙模块传送带有固定的比特净荷,同时还周期性的传送用于微微网(piconet)从模块TX定时校正的数据包,这里的微微网由测试仪和待测模块组成,每次传送的测试包是相同的。
---当主模块送出第一个检测包(POLL),发送测试就开始了,此检测包使用的是非跳频模式下被允许的频率段。测试仪在TX时隙传送控制命令或检测包,待测模块在此后的从时隙开始帧传送。主器件的呼叫时间间隔是在之前定义并且是固定的。即使待测模块没有收到来自测试仪的数据包,它还是会根据正常定时来发送其数据帧。图2显示了发送测试主从模块时间配合情况,图中显示,帧长度可能会超过一个时隙数据包的长度。在这个情况下,测试仪就把下一个空闲的主TX时隙用于呼叫。
---发送测试建立后就可以测试需要的相关参数了,比如输出功率、功率密度、多时隙灵敏度等等,这里只讨论波形图和功率分布。
---数据包理论结构和试验结果分析
---测试模式下的数据包即标准的蓝牙数据包。在配置时,测试仪(master)定义两项参数:要用的数据包种类和载荷的长度。载荷长度需要符合并受限于基带规范,在基带规范中所定义的ACL数据包载荷的结构也是保留的。
---在发送测试模式中,只能使用不带FEC纠错的数据包格式,如HV3、DH1、DH3、DH5以及AUX1等包格式,用这些格式可以支持到最长的数据包。在此模式中,在测试仪和待测模块之间交换的数据包没有加入白噪序列。在待测模块进入测试模式时,此功能即被禁止,在退出测试模式时又启用。
---● 蓝牙规范中物理层(基带)数据包格式
---这里给出协议规范格式,以便和之后的试验结果做一下比较。[]中是bit长度。
---标准蓝牙数据包格式由72bit的验证码、54bit的信息头和0~2745bit的载荷组成。
---验证码(Assess Code),用于同步,DC补偿和验证,其格式如下。其中,报头(Preamble)由固定4bit组成,便于DC补偿;同步码(Sync word)由64bit组成,用于定时同步;尾码(Trailer)由固定的4bit组成,同样用于DC补偿。

---信息头格式(Header)包含链路控制信号,格式如下。其中,AM_ADDR是3bit长的活动成员地址,0信息都用于广播消息,最多7个;TYPE是数据包种类代码,共有16种;FLOW是1bit的流量控制;ARQN是1bit的确认码,表示数据包的成功传送;SEQN是1bit的序列码,确保数据包的前后次序;HEC是8bit的前向纠错码,确保信息头的正确性。

载荷(Payload)用于携带语音信息或上层数据信息。

--- 还需要说明的一点,本试验选择了两种不同的bit样本作为载荷,分别是交替的01(0101010...)和4位交替的10(111100001111...)。选这两种载荷样本的原因是,由于蓝牙的基带和射频层选用了高斯最小频移键控(GMSK),最大幅度节省了带宽,但同时引入了码间干扰(ISI)。也就是说,在解调出的码序列波形中,连续出现0或者1,会使得其频率偏移不断累积增大。在接收时如果增益超出接收机范围即会引起误码,这一现象可以在试验中直观地观察到。
---● 试验所得波形分析
---以下的3幅图是在测试模式下用LeCroy数字四通道示波器记录下来的,在此将它们与理论数据包格式做简单比较。


---在载荷为1111和0000交替出现的数据包时,信号占用带宽和时间的关系如图3所示。比较标准包格式可以找出验证码,信息头以及载荷。由于信息头包含有重要信息,所以使用了1/3FRC,即每一个信息位连续重复发送3遍,这样由每一bit占约1μs(有效数据速率为721kb/s),可推得信息头中每信息位占用3μs。由这个特点,可以读出此例中信息头中的前三位AM_ADDR为111,即7号从模块。之后的4位TYPE码也可读出为0010,之后的三位依次为FLOW、ARQN和SEQN,其中正常情况下SEQN是不断跳变的。占用的带宽也可读出,约为-150kHz~+150kHz。

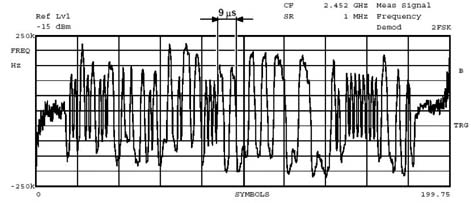

---在载荷为01交替出现的数据包时,信号占用带宽和时间的关系如图4所示。其结构大体和图3类似,图中标出9μs处为信息头起始点,此例中的从模块的AM_ADDR为101。有明显不同之处,即在载荷部分。由于是01交替出现,相比上例的1111与0000交替出现码间干扰明显减少,频率占用的峰值减小(图中密集的小锯齿部分),约为-75Hz~+75Hz。
---蓝牙数据包的能量分布如图5所示。在蓝牙的射频部分使用了跳频技术,在ISM频段内,划分了79个频率通道,每通道带宽为1MHz。在实际蓝牙通信中,频率是均匀分布在这79个频率通道中的,它们起于2.402GHz,终于2.480GHz。这种跳频技术有效遏制了频率选择性干扰和衰减对通信的影响。由于测试模式工作于非跳频模式,由图可看出,其能量是均匀分布于一个固定频率段的。由图可知,中心频率是2.452GHz,所使用的是第50号频率通道。

结论
---本文介绍了蓝牙模块的测试模式,提出了一种具体的测试方法并对测试结果进行了评价。这方面的研究将有助于对蓝牙技术的进一步了解、推广和应用。
