产品说明：

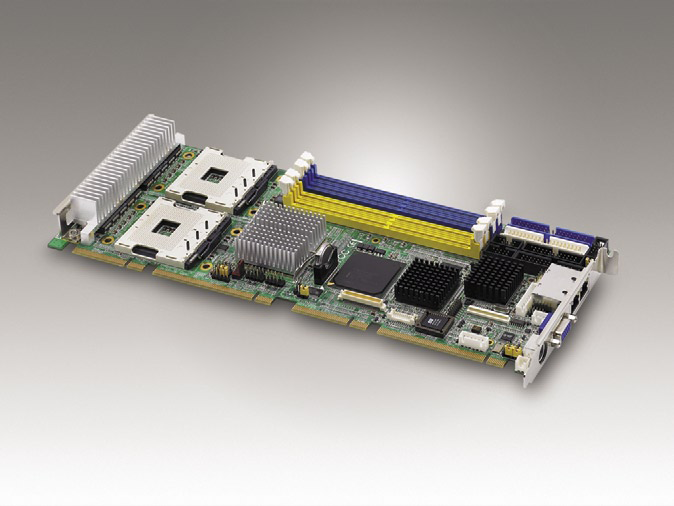

符合PICMG1.3规格的系统板(SHB)PCE－7210支持最高3.6GHz的双Intel Xeon/Xeon LV处理器。通过服务器级别的Intel北桥芯片Intel E7520和南桥芯片Intel 6300ESB,这款高规格SHB可以支持高达8GB双通道DDR2－400带ECC校验内存。PCE－7210通过2个PCI－E X8 和1个PCI－EX4连接器,可提供10GB/s带宽到无源底板上。采用Broadcom公司的BCM5715双头千兆网络芯片,并通过另一个PCI－E X4接口,可为高负载的网络应用环境提供高效的能力。此外,可选的IPMI管理模块也可提供复杂的平台管理,PCE－7210的多功能性和处理大规模数据的运算能力使其成为高性能计算和服务器级别应用的最理想平台。

PCE－7210基于Intel高级架构的芯片组Intel E7520,包含了E7520内存控制中心和6300ESB I/O控制器。这款服务器级别的芯片组可提供800MHz的前端总线FSB,支持双Intel Xeon 、 Xeon LV处理器,2ML2缓存。板载4个DIMM槽,可支持高达8GB的双通道DDR2－400带ECC校验内存,双通道DDR2－400内存可提供最高6.4GB/s的带宽。这些特性使其适用于那些对内存要求严格的应用环境。此外,ECC校验内存DIMM槽包含了内存错误检测和订正,适用于那些对可靠性有严格要求的工业环境。

PCE－7210符合PICMG1.3规格,因此具有SHB Express特性,采用了2个PCI－E X8和1个PCI－E X4连接器,同无源底板之间提供了最高10GB/s的带宽。每个PCI－E X8界面提供了4GB/s的带宽,而PCI－EX4则提供了2GB/s的带宽。PCE－7210 SHB搭配13槽 PCE－7B13－64A1E无源底板的系统组合可为那些高性能,高带宽的扩展卡提供2个PCI－E X8,6个PCI－X和4个PCI扩展槽。这对那些需要高带宽和可靠性,高性能的计算能力的应用,如医疗影像处理提供了一个最理想的处理平台。

提供一个可选的管理模块,该模块设计可提供一个IPMI2.0界面,通过LAN和串口通讯可提供复杂的管理能力,减少客户的总体投资。PCE－7210符合RoHS认证标准,并兼容于Advantech13槽SHB Express 无源底板PCE－7B13－64A1E和相关机箱。
