高度集成的 8 通道演示套件加速产品上市进程

日前,德州仪器 (TI) 宣布推出一款方便易用的高性能超声波信号链演示套件,该套件可大幅缩短超声波设备的开发时间,从而加速产品上市进程,降低成本。该产品提供完整的 8 通道模拟接收信号链,通过高性能可变增益放大器与模数转换器 (ADC) 帮助用户处理探针输出的信号,从而在波束成型应用中实现快速原型设计。（更多详情,敬请访问：www.ti.com.cn/tus5000evm 。）

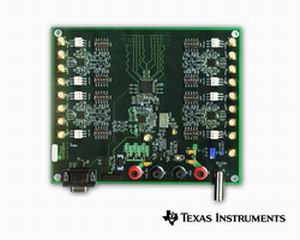

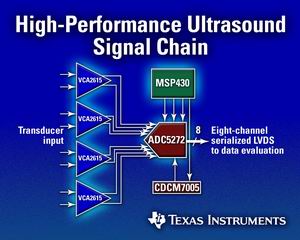

TUS5000 评估板 (EVM) 可将 4 个双通道 VCA2615 可变增益放大器与 8 通道ADS5272 串行化 LVDS 输出 ADC 相连接。高性能的时钟同步器与抖动清除器CDCM7005 能够通过旁路选项为 ADS5272 提供 65MHz 时钟。设计人员只需在 EVM 上施加现实世界的输入电路（如超声波探针）即能迅速对 TI 模拟接收链解决方案的性能展开评估。此外,该款 EVM 还能帮助客户利用数字波束成型器 (digital beam former) 分析输出,以实现更全面的原型设计。

在同一电路板上结合高集成度的 VCA2615、ADS5272 与 CDCM7005 三款器件,这充分显示了 TI 在降低系统尺寸的同时,提高通道数量与性能的超高能力。ADS5272 ADC与 VCA2615 放大器实现了业界一流的噪声性能,ADS5272 ADC 的信噪比 (SNR) 可达 71.1 dBFS,而 VCA2615 放大器则实现了 0.7 nV/rtHz 的超低噪声,这两款器件均可为最终用户提供更出色的影像质量。VCA2615 与 ADS5272 配合使用后,每通道功耗仅为 277 mW,因此非常适合高性能便携式中频超声波应用。借助板上 MSP430 微控制器,设计人员能够充分发挥 VCA2615 的可编程性,从而能够更方便地在各种超声波探针输入条件下保持器件的高性能。

以 TUS5000EVM 套件为参考设计基础的设计人员可享受一站式采购服务 (one-stop shopping),从而充分利用 TI 的系统专业技术,发挥针对高速设计的全系列产品、工具与技术支持的优势。

如需将 ADS5272 的串行 LVDS 输出转换为并行数据,以进行全面的评估,TI ADSDESER-50EVM等解串器必不可少。

价格与供货情况
TUS5000EVM 现已开始供货,可向 TI 定购,售价（含 EVM 与用户指南）为 299 美元。TI 目前也提供 ADSDESER-50EVM,售价（含 EVM 与用户指南）为 399 美元。
