可动态重置的PSoC器件瞄准多种应用 |
| 发布时间:2005年9月9日 点击次数:126 |
| 来源:EDN电子设计技术 作者: |

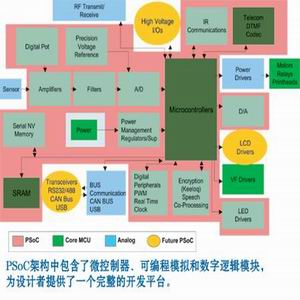

可动态重置的PSoC器件瞄准多种应用 Cypress的子公司Cypress微系统公司的可编程系统级芯片（PSoC）器件,是面向消费、工业、办公自动化、电信和汽车应用中的大量嵌入式控制功能而开发的高性能、现场可编程、混合信号阵列。 Cypress微系统公司营销经理裘浩介绍说,PSoC与传统的MCU的区别主要在于PSoC增加了一个模拟模块和一个数字模块,能完成MCU许多不能完成的工作。模拟模块主要包含有A/D、D/A转换器、调制解调器、滤波器等功能,数字模块则包含有定时器、计数器、静区发生器、伪随机源、CRC发生器、I2C主/从电路、SPI主/从电路、全双工UART和IrDA接收器/发生器等。最近刚推出的具有6个模拟和4个数字区块的CY8C24xxx系列非常适合于电机和运动控制应用。具有3个模拟和4个数字区块的CY8C22xxx系列是面向传感器应用的,包括火情（烟雾探头）和侵扰探测器件。由于它们是可编程的,因而使得设计人员能够在多个设计中使用一个标准器件。同时,这两款器件均具有很高的集成度,从而大大减少了元件数目和总体系统成本。 裘浩说,PSoC CY8C24xxx和CY8C22xxx系列器件集成了可编程模拟和数字逻辑组合单元,还包括一个24MHz 8位微控制器单元（MCU）,分别含有4kbytes和2kbytes的快速读写存储器;256bytes的SRAM;一个带32位累加器的8×8乘法器、电源和睡眠监控电路以及一个精密的实时时钟。 据了解,所有的PSoC器件都是可动态重置的,从而使得设计人员能够随意创建新的系统功能。由于能够在不同的时钟周期将同一硅片重复使用于不同的功能,因此,设计人员在许多情况下可以实现超过120%的硅片利用率。在汽车PSoC LIN总线参考设计中,相同的晶体管被重复使用了4次以支持不同的LIN通信模式;这样,这些晶体管所占用的PSoC硬件资源和PSoC MCU周期均低于10%。
为了进一步缩短设计周期,PSoC系列器件包括针对照明、能量、电机控制、通信、汽车和电池应用的预编程专用版本。该系列的每款器件都配有一款参考设计方案和大量的应用笔记,用于加速应用程序的开发。
与此同时,Cypress微系统还推出用于其可编程系统级芯片（PSoC）混合信号阵列的PSoC Designer 4.0集成开发环境（IDE）。PSoC Designer 4.0是一个完整的图形成套工具,它通过提供“点击”系统设计能力而为用户利用PSoC的功能和灵活性给予了帮助。PSoC Designer 4.0还提供了设备和应用程序编辑器以及一个简单图形用户接口（GUI）下的编译器、调试器和连接器。 |
|
|
|
