可编程单片机内置LCD模块和纳瓦技术

Microchip Technology（美国微芯科技）公司日前推出八款内置液晶显示 （LCD） 模块的8位PIC单片机——PIC18FXX90和PIC16F91X。新款LCD PIC单片机系列包括业界首款28引脚LCD单片机,适用于需要嵌入式控制的简单、成本效益高的显示应用。以及首款可驱动192段LCD的80引脚可编程单片机,适用于触摸屏和分段式LCD显示屏应用。
　　Microchip LCD PIC单片机系列配备程序闪存,功耗低,并具有LCD控制功能。与市场上同类LCD单片机相比,其程序闪存大大提升了代码开发和现场再编程的灵活性。该系列单片机还配备了纳瓦技术,符合业界对低功耗设计的要求,包括在休眠状态下驱动LCD显示等。新器件内置的LCD模块能通过软件进行配置,可有效减少系统元器件数目和电路板尺寸,降低系统成本。

   PIC18FXX90具备了嵌入式控制所需的基本习惯年能和功能,同时采用了纳瓦技术。

　　据Microchip公司专家介绍,LCD模块为显示应用带来的最大益处是,可为客户量身定做的显示器引发了增加显示器段数的需求。而Microchip在工艺和设计上进一步完善的纳瓦技术,其优势主要体现在：一是电源管理,具有可编程的欠压复位和可编程的低电压检测功能,在整个2.0V~5.5V范围内提供系统完整性并易于设计;二是时钟管理,在纳瓦技术中设有功耗管理模式,在运行时,开启CPU和外设,在空闲时,开启外设、关闭CPU,而在休眠时,则关闭CPU和外设,这种灵活的方案可用软件选择时钟以最低功耗实现要求的性能;第三个优势是具有振荡器频率选择的功能,即有32kMz内置RC、高达8MHz内置RC和高达10MHz外部晶振／时钟,可通过软件选择内部RC模式,实现实时频率和功率控制。

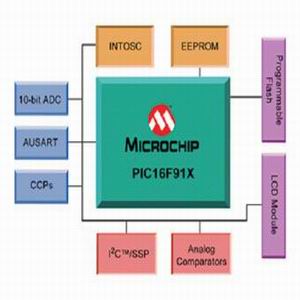

　　具备高引脚数的PIC18F8490/8390/6490/6390 LCD系列单片机可满足分段式和触摸式LCD对高级显示性能的要求。这些器件采用64或80引脚封装,其内置LCD驱动模块能分别驱动128~192段LCD。其它功能包括：可选择8K~16K字节程序闪存及768字节SRAM;增强型LCD模块,配备4个多路公共端及多达48个段驱动器;内核性能高达10MIPS;10位模数转换器,有多达12条信道,采样率为100ksps;两个模拟比较器,具有可编程欠压检测及可编程低压检测功能;支持MI2C / SPI 、EUSART （支持LIN） 及AUSART通讯协议;并有4个定时器和2个捕捉/比较/PWM模块。兼具成本效益的PIC16F917/916/914/913 LCD系列器件采用28及40/44引脚封装,适用于简单、成本有限且需要嵌入式控制的显示应用。其内置驱动器可驱动60~96段LCD。
　　为了缩短产品上市的时间,Microchip的标准高性能开发系统均支持所有八款单片机。这些开发系统包括MPLAB IDE（集成开发环境）、MPLAB C18 C编译器、MPLAB ICD 2在线调试器及MPLAB ICE 2000/4000在线仿真器。
