人机接口

　　片上人机接口外设包括了一个相机接口、TFT/STNLCD控制器、一个6通道音频前端接口(AC97)、I2S、以及一个2D图形协处理器。该处理器可以减轻CPU的数据块传输、多边形填充和剪辑工作的负担。

　　联网和通讯功能

　　联网外设包括了一个12Mbps的USB控制器、一个10/100以太网媒体访问控制器(MAC)和一个1Mbps控制器局域网(CAN)。此外,该产品还配有四个通用同步/异步收发器(USART)、两个50Mbps串行外设接口(SPI)、CompactFlash、SDIO(MCI),以及一个双线接口(TWI),可用于连接外部有线和无线通信模块,例如GPRS调制解调器和Wi-Fi设备。

　　外设DMA控制器分担CPU在外设与存储器之间的数据传输工作

　　传统的ARM9处理器采用加载/存储指令方式,这至少需要80个CPU周期才能在存储器和外设之间传输一个字节的数据。当这些处理器以200MHz的频率运行,而总线频率为100MHz时,即使在存储器管理单元和指令/数据缓存控制器均激活的状态下,它们一般在约20Mbps时已达到功能极限。

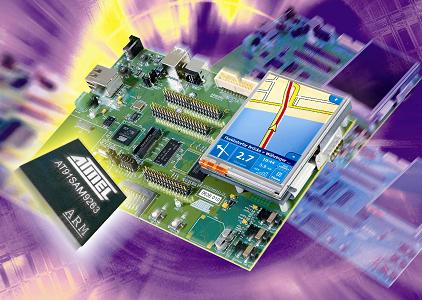

　　爱特梅尔的AT91SAM9263集成了18个简单、硅高效(silicon-efficient)、单一周期的外设PDC、五个DMA控制器(具有支持USB主机的成组模式)、以太网MAC、相机接口、LCD控制器、2D图形控制器,以及一个存储器到存储器的DMA控制器(支持成组模式、分散或聚集和链表)。DMA控制器完全消除了外部串行接口和存储器之间的数据传输负担。当传输速度为20Mbps时,爱特梅尔的SAM9263仍然有88%的MIPS性能可用于执行各种应用。

　　11层总线和96KB的片上SRAM解决了带宽瓶颈问题

　　爱特梅尔在AT92SAM9263配置了11个总线和96KB的片上暂存(scratchpad)SRAM。该SRAM的部分可被配置成数据和指令的紧密耦合存储器(TCM)。这些总线可提供多个并行片上数据传输通道,以及总计达41.6Gbps的片上带宽。

　　双外部总线接口让ARM9 CPU和图形处理器可同时、并行运作

　　AT91SAM9263具有两个双外部总线接口(EBI),一个用于系统存储器;另一个则用作人机接口。第二个EBI使LCD控制器和CPU无需共享存储器,并使CPU的可用MIPS性能提高20%到40%。

　　价格和供货

　　AT91SAM9263采用324球BGA封装供货。订购10万块起,每块单价低于10美元。
