采用了节省空间的封装以减小系统所占面积

在便携产品中,运行、照明和显示功能消耗了锂电池所提供的大部分可用电量。找到既优化功率消耗而同时确保显示质量的各种方法,就能够为用户的应用带来真正的实惠。AnalogicTech的AAT1232升压转换器就是为这些成本敏感的应用而量身定制,它将输出电压调节和高输出电流驱动集成在一个紧凑的封装内。

AAT1232是AnalogicTech快速扩展的升压转换器家族中的最新成员,它工作的额定值为24V、100mA,主要目标应用为成本敏感的有机发光二极管(OLED)、液晶显示(LCD)和电子耦合组件(CCD)。该器件可在一个极其紧凑的空间中提供可观的输出驱动能力。

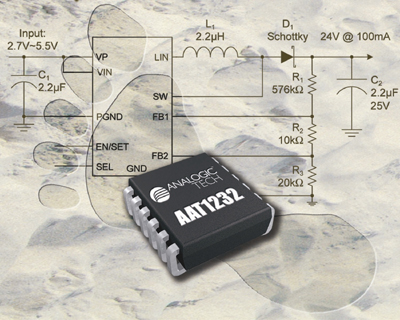

在高达2MHz 的开关频率运行时,AAT1232可采用一些低价值的外部电感和电容来减少所占印刷电路板（PCB）的尺寸。例如,该器件跟2.2μH电感一起使用时比许多竞争性的升压传导方案所要求的尺寸小10倍左右。采用较小的TSOP和TDFN封装以及更少的外部组件还有助于降低系统成本。

对AAT1232进行操作配置是简单和灵活的,系统设计师可根据应用来设定SEL输入,从而选择两个内部反馈基准电压中的一个。此外,通过采用AnalogicTech的专利单线简易串行控制（S²Cwire）接口,AAT1232可提供超过16级范围的动态输出电压编程,该项接口技术是传统的基于I²C定址和编程方式的一种更低成本和更简单的替代品。

AAT1232上的一项真正负荷切断功能可以在EN/SET输入被拉低时,完全从电源上分离负载。该项功能几乎能够完全消除漏电流,从而有助于最小化待机功率消耗和延长电池寿命。AAT1232在一个宽泛的负载电流范围――甚至低到1mA－－可保持80%的转换效率。

这款升压转换器还带有一系列的保护电路,包括集成软启动、逐周期电流限制和短路保护。AAT1232即可供货,采用无铅、16引脚的3x4mmTDFN封装,或者另一种无铅、12引脚的TSOPJW封装。该产品的额定运行工作温度范围是-40℃ 到+85℃。
