2006 年 8 月 14 日 － 北京 － 凌特公司（Linear Technology Corporation）推出用作 4 通道恒定电流 LED 驱动器的 2MHz DC/DC 转换器 LT3476。该器件每个通道都能驱动多达 8 个串联的 1A LED,从而使 LT3476 能够驱动多达 32 个 1A LED,同时具有高达 96% 的效率。4 个通道中的每一个都由独立的真正彩色 PWM 信号控制,从而对每个通道都能以高达 1000:1 的调光比独立调光。固定频率、电流模式架构确保在宽电源电压和输出电压范围内稳定工作。频率调节引脚使用户能够在 200kHz 至 2MHz 的范围内对频率编程,以优化效率,同时最大限度地减小外部器件的尺寸。其耐热增强型 5mm x 7mm QFN 封装有助于为 100W LED 应用组成占板面积高度紧凑的解决方案。

LT3476 在 LED 高端检测输出电流,从而能够实现降压、降压-升压或升压配置。用户用一个外部检测电阻对每个通道的输出电流范围编程。4 个独立驱动器通道中的每一个都使用内部 1.5A、36V NPN 开关。其它特点包括 LED 开路保护和热限制。

采用耐热增强型 38 引线 5mm x 7mm DFN 封装的 LT3476EUHF 有现货供应。以 1,000 片为单位批量购买,每片起价为 4.64 美元。

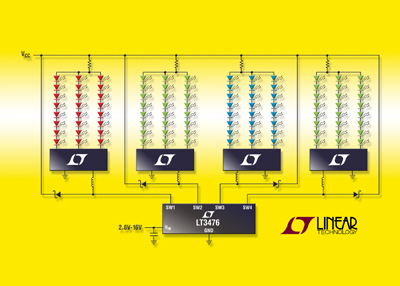

照片说明：100W LED 驱动器

性能概要：LT3476EUHF

·　　　　　　　　真正彩色 PWM 调光具有高达 1000:1 的调光比

·　　　　　　　　具高端检测的 LED 电流调节

·　　V_ADJ 引脚在 10mV 至 120mV 范围内准确设定 LED 电流检测门限

·　　　　　　　　4 个独立的驱动器通道都具有 1.5A 、36V 内部 NPN 开关

·　　　　　　　　频率调节引脚：200kHz 至 2MHz

·　　　　　　　　高效率转换：高达 96%

·　　　　　　　　LED 开路保护

·　　　　　　　　低静态电流

-　　在工作模式时为 22mA

-　　在停机模式时 < 10uA

·　　宽 V_IN 范围：2.8V 至 16V

·　　　　　　　　耐热增强型、38 引线、5mm x 7mm QFN 封装
