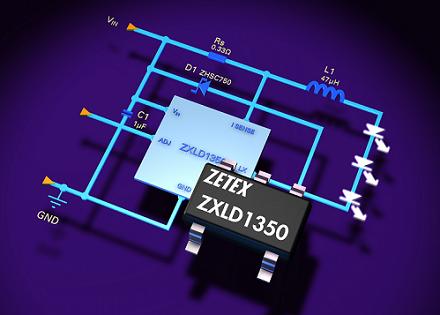

ZXLD1350的一个外置电阻器能够准确设定输出电流,从而简化大功率LED的驱动过程。输入电源工作电压为7V至30V的驱动器可产生高达350mA的可调整输出电流,支持多达8个1W的LED链路串。

这款交换调节器采用2.9×2.8毫米面积的TSOT23 5引脚封装,高度的元件集成意味着可以将开关稳压器用在空间极其有限的应用环境中。该器件将一个30V的NDMOS开关和一个电流控制精度为+/-4%的高压侧电流感测电路集成在一起,只需要使用4个外置电路元件。

Zetex首席销售及市场总监Frank Marx指出：“根据使用的外置元件的类型和特性,这款LED驱动器的效率最高可达95％。该驱动器的典型关断电流极低,只有15μA,因此其节能效果佳,有助于延长电池寿命。”

ZXLD1350的工作温度为–40℃至+105℃,温度容限较同类解决方案高出20%以上。此外,它还能支持30V连续电源电压和40V浪涌电压,适用于要求最为严格的工业或汽车应用。

LED照明应用需要调光或更复杂的控制属性,因此ZXLD1350特别为设计人员提供了多种的控制策略。通过使用直流电压或片上PWM(脉冲宽度调制)滤波元件的PWM波形,器件上的多功能控制引脚就可以对输出电流进行有效调节。此外,只需在控制引脚和地之间增加一个电容器,便可延长ZXLD1350固有的软启动时间,有助于利用逻辑低信号引脚关断器件输出。
