摘要：AD7398/AD7399四线组DACs是一种具有12位/10位分辨率的串行输入、电压输出数/模转换器,可广泛用于自动输出电压数据接口、便携式通信、数字控制定标和PC外部设备等领域。文中详细介绍了该数/模转换器的主要特性、工作原理及应用举例。

    关键词：轨对轨 串行输入 DAC AD7398/AD7399

1 概述

AD7398/AD7399是一种具有12位/10位分辨率的四线组串行输入DACs芯片。它采用电压输出方式,可用单一电源（3V或5V）或双电源（±5V）供电。其内部采用完整的CBCMOS工艺制作。这种集成化的设计给用户提供了低成本、易使用的单/双电源供电的DACs解决方案。AD7398/AD7399可由外部参考电压VREF来决定满刻度输出电压。VREF的有效范围值为Vss～VDD,因而可在较宽的范围内选择满刻度输出电压。其内部的双缓冲串行数据接口提供了高速、三线、SPI和与微控制器兼容的输入功能,因而可通过串行数据输入引脚（SDI）、时钟输入引脚（CLK）和片选引脚（CS）共同控制输入数据。另外,AD7398/AD7399还设有一个外部异步复位引脚（RS）,利用该引脚可在系统启动时将所有寄存器清零,并可利用其可编程控制的电压关闭模式来减少功耗。AD7398/AD7399以其优良的设计可广泛应用于自动输出电压数据接口、便携式通信、数字控制定标和PC外部设备等领域中。

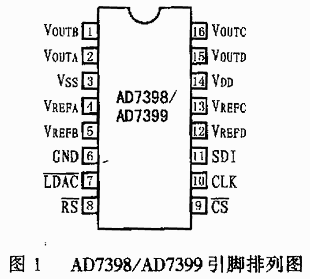

图1为AD7398/AD7399的引脚排列图。表1给出了AD7398/AD7399的引脚功能说明。

表1 AD7398/AD7399的引脚功能说明

2 工作原理

图2所示是AD7398/AD7399的内部结构功能框图。AD7398/AD7399内含4个独立的、具有12位/10位分辨率的电压输出型数/模转换器。每个DACs都具有独立的多重参考输入电压。通过外部的RS引脚可将所的寄存器清零或使系统复位。不使用该功能时,应将引脚置为逻辑高电平。此外,利用LDAC选通信号可使4个通道同时更新数据,从而使硬件输出电压同步变化。

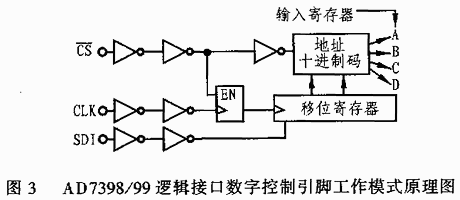

    AD7398/AD7399内部采用三线SPI-兼容的串行数据接口。串行数据在时钟脉冲上升沿置入串行输入寄存器,并以16位和14位的数据字格式保存。首先置入MSB位,数据通过SDI引脚置入。只有当CS片选引脚为低电平时,才能置入数据。由于大部分微控制器的输出串行数据是8位字节,这刚好使2个数据字节可同时写入AD7398/AD7399。在数据字节写入时,CS应保持逻辑低电平,从而保证串行寄存器的更新。当数据置入移位寄存器后,在CS正边沿按A0和A1位寻址可将新数据移入DACs的目标寄存器中。图3为AD7398/AD7399逻辑接口数字控制引脚的工作模式原理图。

AD7398/AD7399内部的R-2R阶梯式结构保证在电压转换模式中的输出电压与输入参考电压同极性。非次序性DACs的输出电压由外部VREF和数字数据（D）决定：

VOUT=VREFD/4906(AD7398)

VOUT=VREFD/1024(AD7399)

式中：D为12位或10位十进制数据字,VREF为外部参考电压。

为了保证良好的模拟特性,旁路电压应采用0.01μF的陶瓷电容和1μF～10μF的钽电容相并联。此外,还须用低波纹电压供电。VDD/Vss应由系统模拟电源供电,外部参考电压的VIN也由应由相同的电源供电。否则当参考电压超出VDD/Vss时可能发生锁存现象。如果VDD/Vss和VREF由不同的电源供电,则应确保VDD/VSS在VREF之前供电,并在VREF之后断电。

AD7398/AD7399内部有2个MSBs的串行输入寄存器SA和SD,可用来编程控制各种电源关闭模式。当SA置为逻辑1时,所有DACs将进入关闭模式;当SA=0且SD=1时,按照A0和A1位寻址的DACs将进入关闭模式。利用AD7398/AD7399的电源关闭功能可大大减少功耗。

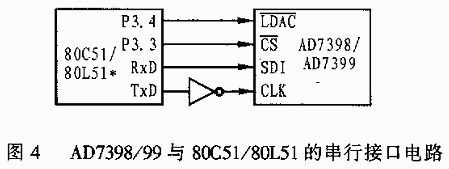

AD7398/AD7399与微机的接口可通过一组串行总线来实现,该总线按标准协议与DSP处理和微控制器兼容。传输通道需三线接品,即一个时钟信号、一个数据信号和一个同步信号。在时钟脉冲的上升沿,AD7398/AD7399的16位/14位数据字有效。当所有数据置入后,DACs可自动完成更新。图4给出了AD7398/AD7399与80C51/80L51微控制器之间的串行接口电路图。微控制器的TXD引脚用来驱动AD7398/AD7399的时钟脉冲,而RXD引脚则用于驱动DACs串行数据线。P3.3是一个可编程引脚,用于在串行位中驱动CS。当数据关入DACs后,P3.3置为逻辑低电平,RXD中的数据在TXD下降沿变为有效位。因此,当DACs中的数据在串行时钟脉冲上升沿被输入移位寄存器之后,时钟脉冲必须翻转。由于80C51/80L51此时已输出了2个字节/16位数据,所以在16位数据置入DACs期间,P3.3应保持逻辑低电平。AD7398/AD7399的LDAC引脚可由80C51/80L51串行输出位或另一个可编程引脚P3.4来控制。

3 应用举例

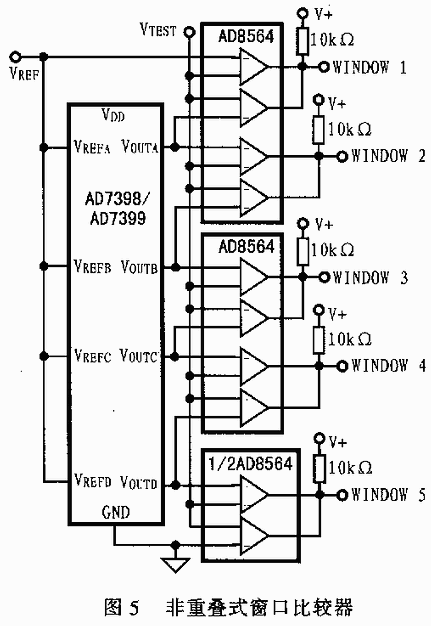

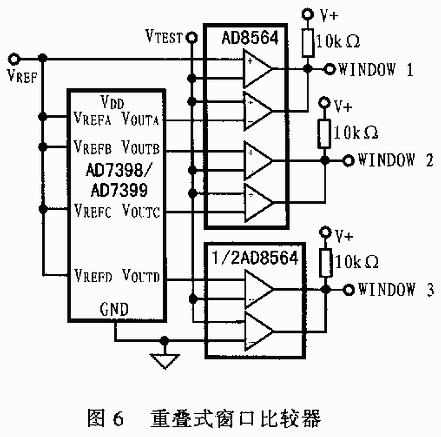

在许多应用中,都需要检验电压是否在预置界限内。利用阶梯式窗口比较器能够很好地解决这个问题。由于有些情况下需要非重叠式窗口,而有些时候需要重叠式窗口。因此,文中的图5和图6分别给出了非重叠式窗口比较器和重叠式窗口比较器的电路结构图。

4 结束语

本文介绍了具有12位/10位分辨率的四线组串行输入数/模转换器AD7398/AD7399的主要特性、工作原理及其应用方法。由于AD7398/AD7399的内部4个DACs可同时运行。因此,AD7398/AD7399可广泛应用于通信及数据接口等领域中。
