基于状态观测器实现转速及负载转矩估计的直流调速系统 |
| 发布时间:2006年5月20日 点击次数:473 |
| 来源: 作者:武汉空军雷达学院（430010） 牛全民 亓迎川 |
摘 要： 在双闭环直流调速系统中,需要传感器检测电流和转速的反馈值。介绍了运用状态观测器理论设计出的一种能够估计转速和负载转矩参数的二维观测器,并介绍了将估值运用到直流调速系统的设计中从而实现负载转矩的扰动补偿,使仿真结果达到了设计要求。 关键词： 直流调速系统 转速 负载转矩 观测器 目前直流调速系统广泛采用转速、电流双闭环调节回路,转速检测元件有测速发电机和光电码盘。直流测速发电机存在造价高、碳刷需经常维护、不易在现有系统上加装等问题;光电码盘也有造价高、需与电机轴弹性连接等问题。在构成转速负反馈时,通过状态观测器实现对转速的估值是一种可行的途径。在直流调速系统中,负载转矩作为一个外加扰动量而存在。例如,雷达在大风环境下,天线执行电机的负载转矩受风阻力矩的影响而改变;机床加工零件时,在加工工件的切削过程中,负载力矩要发生变化,并引起转速的波动或加工误差。负载转矩的测量是十分困难的,通过负载转矩观测器估值,可以实现对转矩的测量,从而实现对转矩变化的扰动补偿。 通过建立直流电机系统的状态方程,运用降维观测器理论,可实现对电机转速和负载转矩观测的状态估值,并可进行电机转速闭环和负载转矩的扰动补偿。 图1是直流电机的结构图,其中,电机电枢回路电磁时间常数Tl=L/R;电枢电感L=11.7mH;电枢等效内阻R=1.8Ω;反电势系数Ｃｅ=0.56VS/rad;转矩系数Ｃｍ=0.51Nm/A;J=0.027。由结构图可列出电机状态方程：
在电机负载扰动变化缓慢的条件下,将电机负载转矩作常值扰动处理,得：
容易证明,N的秩为3,由能观测性判据,此系统状态完全能观测。系统取三个状态变量,如果估计三个状态变量,则需要设计一个三维观测器,考虑到执行电机的电枢电流ｉａＸ３容易检测,而角速度ω（Ｘ１）和负载转矩ＭＬ（Ｘ２）不易检测,因此可以利用输入电压Ｕｄ和系统输出Ｙ（Ｘ３）设计一个二维降维观测器,由降维观测器的设计原则,将状态矩阵按两组分块,其中,
图２为调速系统结构框图。图中AS表示转速调节器,采用PI调节,传递函数
通过对系统进行仿真,可以看到微分补偿前后转速和电枢电流变化情况,仿真曲线如图3所示。
|
|

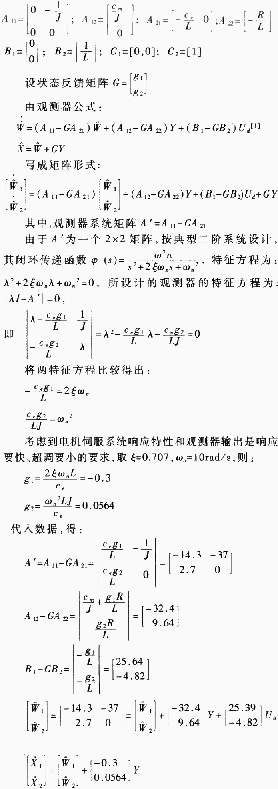

１ 直流电机系统转速和负载力矩的降维观测器估值
２ 直流调速系统结构框图及设计思想
,表示PWM变换装置的放大倍数,BC表示负载转矩的微分补偿环节,设其传递函数为φ（ｓ）可列出：
在未加微分补偿环节时,当Ml向上跃变,由于只有转速调节器对负载扰动有抑制作用,将引起转速大幅下降,电枢电流大幅上升;采用微分补偿环节后,由于对Ml进行了微分补偿,电动机转速下降较小,电枢电流上升幅度也减小,转速平稳性好。|
|
