摘要：串行Flash存储器因体积小、密度高、功耗低和易操作而倍受青睐。本文简单介绍Megawin公司生产的Flash存储器,讲述其特点、结构、指令集,并以MM36SB010为例给出它的读写程序。

    关键词：MM36B512/010/B020 串行Flash Flash

1 概述

MM36SB512、MM36B010、MM36SB020是Megawin公司生产的低功耗、用于嵌入式系统的大容量串行Flash存储器。MM36SB512/010/020的存储空间分别为512Kbit/1Mbit/2Mbit,分别由512/1024/2048个页面组成,每个页面为128字节。此系列存储器都自带1个128字节数据缓冲区。

该系列芯片工作于2/3线串行总线方式。硬件检测和复位可不用,改用软件查询/控制。该系统产品的高性能价格比和串行控制特性使其在消费电子、通信、工业控制等领域都有广泛的应用。

2 特点

*2.4～3.6V和4.5～5.5V2种工作电压;

*SPI串行接口结构,2/3线输入输出;

*128字节数据缓冲区;

*支持页擦除和芯片擦除;

*MM36SB512工作频率最高可达4MHz;

MM36SB010/020工作频率最高可达8MHz;

*“BUSY”引脚（硬件检测编程/擦除是否完成）,可不用,采用软件查询方式;

*硬件复位（可自上电复位,如用软件复位不用此引脚）;

*低功耗

——4mA典型编程/擦除电流;

——1mA典型读/写电流;

——0.5μA典型Standby电流。

3 内部结构框图

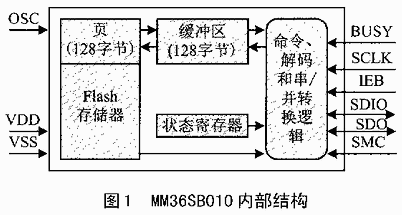

图1是MM36SB010的内部结构图,MM36SB512和MM36SB020与此类似。状态寄存器第0位表示存储器的状态,“1”表示忙;其它位暂不使用。

MM36SB010引脚说明如下：

VDD——工作电源接入端;

VSS——接地端;

SMC——串行模式控制（SMC=VDD为2线,SMC=0为3线）;

SCLK——串行时钟输入;

SDIO——串行数据输入/输出（当SMC=0时,此引脚为SDI）;

SDO——串行数据输出（当SMC=VDD时,此引脚不用）;

BUSY——状态输出（高为“忙”。如通过状态寄存器来查询,此引脚不用）;

IEB——IEB=0,芯片使能;

RESB——芯片复位（内部自带上拉电阻,上电自动复位）;

OSC——频率调节。

此系统芯片引脚少,封装简单,与控制器的典型接法如图2、3所示。

4 存储器控制

MM36SB010的控制指令如表1所列。

表1

芯片上电以后,选通信号IEB保持低电平时,可向存储器传送指令、地址,写放或读出数据。所有指令、地址、数据的传送都是从低位（LSB）开始。有2个特殊指令：RMEC、WEBC。RMEC是从主存储器中连续读数据,它必须在指令RME执行之后,再输入RMEC指令,不输入地址,由RME的地址自动递增。WEBC指令也一样,必须在WEB指令执行之后执行。

下面给出从Flash存储器中连续读128字节,写128字节到内部缓冲区再送入Flash的参考程序,详细资料可从www.DSP-Memory.com下载。

#include<reg52.h>

#include<stdio.h>

#define RSE 0x94

#define RMEC 0xa0

#define RMB 0xa4

#define WEB 0xa8

#define WEBC 0xac

#define WBMEP 0xb0

#define LOW 0

#define HIGH 1

#define BUSY 2

#define OK 3

#define ARRAY_SIZE 128

#define Word unsigned int

#define Byte unsigned char sbit SCLK = 0x90;

/*SCLK=P1.0*/

sbit SDI=0x91; /*SDI=P1.1*/

sbit SDO=0x92; /*SDO=P1.2*/

Byte busy();

Byte read_one_bit();

Byte read_one_byte();

Void send_one_bit(Byte temp);

Void send_one_byte(Byte data);

Byte ReadData(Word p_addr,Byte b_addr,Byte array[]);

Byte SendData(Word p_addr,Byte array[]);

Byte read_one_bit() {

Byte temp;

SCLK=LOW;

SCLK=HIGH;

SDO=HIGH;

temp=SDO;

SCLK=LOW;

return temp;

}

Byte read_one_byte(){

Byte mark_data=0x01,data=0,i=0;

for(i=0;i<8;i++) {

if(read_one_bit()!=0)

data=data mark_data;

mark_data=mark_data<<1;

}

return data;

}

void send_one_bit(Byte temp){

SCLK=LOW;

if(temp)

SDI=HIGH;

Else

SDI=LOW;

SCLK=HIGH;

SCLK=LOW;

}

void send_one_byte(Byte data){

Byte temp=0;

Byte i=0;

for(i=0;i<8;i++){

if(data & 0x01)!=0) temp=1;

else temp=0;

send_one_bit(temp);

data=data>>1;

}

}

Byte busy(){ /*读状态命令*/

send_one_byte(RSE); /*送RSE命令*/

if(read_one_byte()&0x01)return 1;

else return 0;

}

Byte ReadData (Word p_addr,Byte b_addr,Byte array[])

/*p_addr为页地址,b_addr为页内地址,array[]为MCU内部存储空间*/

{

Byte i,temp=0;

if(busy()) return BUSY;

send_one_byte(RME); /*送RME命令*/

send_one_byte(b_addr); /*送页内地址*/

send_one_byte((Byte)(p_addr & 0x00FF)); /*送页低字节地址*/

send_one_byte((Byte)(p_addr & 0xFF00)); /*送页高字节地址*/

array[0]=read_one_byte(); /*读数据*/

for(i=1;i<ARRAY_SIZE;i++){ /*连续读数据*/

send_one_byte(RMEC);

array[i]=read_one_byte();

}

return OK;

}

Byte SendData(Word_addr,Byte array[])

/*p_addr为页地址,array[]为MCU内部存储空间*/

{

Byte i=0;

if(busy()) return BUSY;

send_one_byte(WEB); /*送WEB指令*/

send_one_byte(0x00); /*送页内首地址''0''*/

send_one_byte(array[0]); /*送1字节数据*/

for(i=1;i<ARRAY_SIZE;i++) {

send_one_byte(WEBC);

send_one_byte(array[i]);

}

send_one_byte(WEBC);

send_one_byte(array[i]);

}

send_one_byte(WBMEP); /*送WBMET指令*/

send_one_byte((Byte)(p_addr & 0x00FF)); /*送页低字节地址*/

send_one_byte((Byte)(p_addr & 0xFF00)); /*送页高字节地址*/

return OK;
