SST89C54/58系列单片机的IAP应用技术

发布时间:2006年5月19日点击次数:776

来源:单片机与嵌入式系统应用作者:西安交通大学杜建光 djg@kaihui.xjtu.edu.cn

摘要：SST89C54/58j Silicon Storage Technology公司推出的带有20KB/36KB Flash的单片机。芯片内部集成了可以对Flash进行操作的功能模块。通过对Flash的分区实现在应用中可编程的功能。本文介绍它们的IAP功能,并给出IAP功能的一些子程序。

关键词：SST89C54/58 IAP Flash存储器

SST89C54/58单片机是MCS-51系列单片机的派生产品。它们在指令系统、硬件结构和片内资源上与标准8052单片机完全兼容,只是加大了内部程序存储器Flash的容量。

SST89C54/58的特色：

*256×8位内部RAM;

*3个16位定时/计数器（T0、T1、T2）;

*1个全双工、可编程串行通信口（UART）;

*6个中断源,2 个优先级;

*4个8位I/O口（32位I/O引脚）;

*TTL和CMOS电平全兼容;

*5（1±0.1）V供电时,工作频率为0～33MHz;

*3（1±0.1）V供电时,工作频率为0～12MHz;

*内部看门狗定时器（WDT）;

*支持3种省电模式：空闲、下电和等待,并且支持外部低电平中断退出下电模式。

1 SST89C54/58的存储器结构

1.1 程序存储器

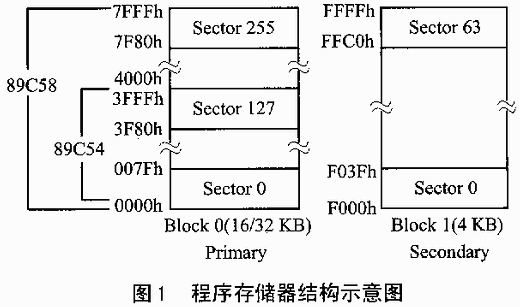

89C54与89C58之间仅有存储器容量大小的不同;前者20KB,后者为36KB。程序存储器分为block0和block1两块：block0前者为16KB,后者为32KB,都分成了128字节大小的区段;block1均为4KB,分为64字节大小的区段。它们的程序存储器结构如图1所示。

block0和block1的地址不是连续的。Block1从F000H开始。SST89C54/58允许block0映射到block1,上电后程序既可以从block0（0000H）开始执行,也可以从block1(F000H)开始执行。程序从哪个块开始执行由单片机的Re-Map[1:0]位决定。在这2位都为1的时候程序从0000开始执行,否则,从F000H开始执行。Re-Map[1:0]位是非易失性的,可以用编程器对其编程。

1.2 数据存储器

SST89C54/58有256字节的内部数据存储器,其中低128字节RAM（00H～FFH）与8052完全相同;在高128字节中增加了一些针对IAP功能的特殊功能寄存器（SFR）。新增加的SFR的定义及设置如表1所列。

表1 新增特殊功能寄存器

标识符	名称	地址	初始化值
SFST	Flash状态	B6H	xxx00000b
SFCF	Flash定义	B1H	000000xxb
SFCM	Flash命令	B2H	00h
SFDT	Flash数据	B5H	00h
SFAL	Flash地址低字节	B3H	00h
SFAL	Flash地址高字节	B4H	00h

2 SST89C54/58在应用中可编程（IAP）

IAP是指在用户的应用程序中对Flash块、Flash寄存器、加密位等实现擦降和编程等操作。SST89C54/58通过对SFCF.6的置位和清0而启动和介绍IAP功能。程序在block0时可以启动IAP对block1进行编程,也可以在block1对block0进行编程,但是每均都不能对自己进行编程。SST89C54/58r IAP功能主要有以下几个命令（以block0对block1进行编程为例）：

（1）片擦除

命令格式如下：

MOV SFCF,#0C0H ;启动IAP

MOV SFDT,#55H

MOV SFCM,#01H ;写入命令字

;查询SFST.2,等待芯片擦除结束,

;用MOVC校验是否每个单元均为FFH。

（2）块擦除

命令格式如下：

MOV SFCF,#0C0H ;启动IAP

MOV SFAH,#0F0H/#00H ;擦队block1/block0

MOV SFDT,#55H

MOV SFCM,#0DH ;写放命令字

;查询SFST.2,等待芯片擦除结束,

;用MOVC校验是否每个单元均为FFH。

（3）区段擦除

命令格式如下：

MOV SFCF,#0C0H ;启动IAP

MOV SFAH,区段地址高字节

MOV SFAL,区段地址低字节

MOV SFCM,#0BH ;写入命令字

;查询SFST.2,等待芯片擦除结束,

;用MOVC校验是否每个单元均为FFH。

（4）字节编程

MOV SFCF,#0C0H ;启动IAP

MOV SFAH,要编程地址高字节

MOV SFAL,要编程地址低字节

MOV SFDT,要编程的数据

MOV SFCM,#0EH ;写放命令字

;查询SFST.2,等待芯片擦除结束,

;校验谝单元写入数据是否正确。

（5）字节校验

MOV SFCF,#0C0H

MOV SFAH,要校验数据的地址高字节

MOV SFAH,要校验数据的地址低字节

MOV SFCM,#06H

NOP

MOV A,SFDT ;A保存规定单元地址读出的内容

另外,通过字节编程可以对Re-Map[1:0]位为3个保密进行编程,只是在特定的地址写入行定的内容。

3 SST89C54/58 IAP功能的用途

通过IAP功能可以不需编程器就可做单片机实验。这对初次学习单片机的人们,尤其对学校单片机的教学带来极大的方便,是一种最低成本的单片机开手段。

可以对产品的软件进行升级。不需外加监控芯片,只是通过串行口便可将PC机内的产品升级软件下载到产品中去,而实现产品软件升级换代。在自己的实验室便可通过Modem对远方的产品进行软件升级。这将是以后电子产品的必然趋势。

还可以在线对产品参数进行修改。可实现在线对现场历史数据的存储、曲线参数校正等功能。适用于一些需经常改变数据的应用产品（如利息计、计费器、密码锁及需要升级的产品,如微型打印机等）及需远距离改变设备参数的产品（遥控报警器遥控家用电器等遥控设备）。
