在微波带通滤波器的设计、开发、校准和测试中要用到节点电压。采样探头可测量单独滤波谐振器的节点电压。

    这种探头由同轴连接器（或适配器）,绝缘线探头和机械外壳构成。一般采样探头的外壳机械部分以前就有,使用的是BNC插孔,其适用频率高达4GHz。本文将对一种使用SMA连接器,微波频率范围达12GHz的采样探头的设计进行探讨。

采样探头

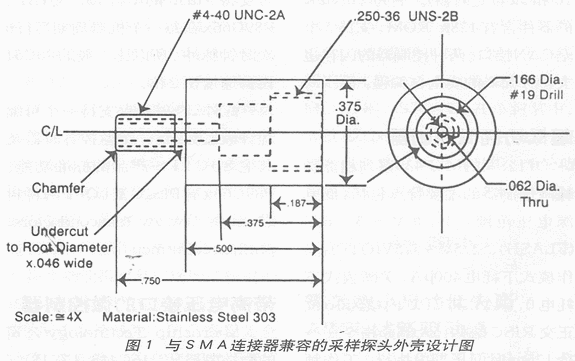

    图1是一种与SMA连接器兼容的采样探头外壳的机械图。一个孔对孔SMA适配器（如M/A-COM2080-1900-02,其采用机械式接触并经钝化的不锈钢精加工）被拧进外壳内的直径为0.25～0.36英寸的螺纹内。一根部分绝缘的总线通过外壳上直径为0.062英寸的洞插入SMA适配器的内部中心导体。19号AWG总线（标称直径是0.036密耳）,将用做SMA的阳中心引脚,20号AWG总线在插入前被夹住。可用透明胶带使总线与金属外壳绝缘。在适当的滤波器位置,外壳上的4-40螺纹被拧进测试口内。对于频敏使用的已知探针长度的采样探头,可用电刻法在同轴适配器的外壳上标出。

结语

    这种与SMA兼容的采样探头可用于高达12GHz微波带通滤波器节点电压测量。这些测量对于那些不易控制分析或不便使用CDA（computer aided design）技术的微波带通滤波器结构特别有用。
