世平集团应用技术处ATU部门配合“数码相框”近期引起的市场高观注,自2006年底着手研发数码相框解决方案,于日前正式推出低成本 3.5” & 7” NXP数码相框(DPF)解决方案。

    此方案功能简单,操作简便,其方案优势如下：
    1． 在目前市面上衆多DPF方案中,此方案的BOM Cost最低
    2． 并且系统结构简单,设计方便,可随意摆放
    3． 不涉及音频及视频License费用等优点

    主芯片由恩智浦半导体(NXP)的ARM7 CPU芯片与晶门科技(Solomon Systech)的Image processor芯片组成。

    NXP的”LPC2103”具有比同类产品快10MHz的CPU速度,基于ARM7的MCU还具有快速I/O能力,能够以17.5MHz的速度进行位元切换,比市场上竞争的ARM MCU快四倍。具有PWM功能的计时器和一个10位ADC。此外,整个方案的Bin code装在LPC2103的32KB Flash中,爲整个系统省掉一颗Nor Flash的成本。

    Solomon的SSD1928是一颗多功能图形应用处理芯片,在此方案中,主要用来做JPEG图片的硬件Decode,前端具有多种MCU interface界面,后端支持多种LCD Panel interface界面,可直接驱动8bit serial数码屏,另外,还支持SD/MMC卡界面。整个方案,由LPC2103来控制SSD1928从SD/MMC卡中读出图片进行JPEG Decode,并显示在屏上,系统简单,设计方便。

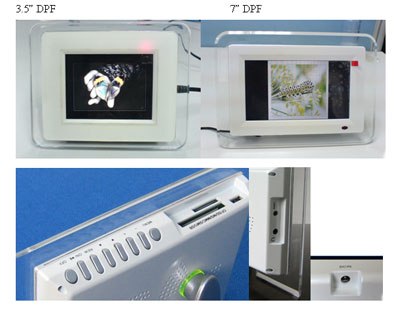

    3.5”& 7”NXP数码相框方案整体硬件组成：
    1．主芯片： NXP LPC2103 + Solomon SSD1928
    2．屏： 3.5” TFT (320*240),7”TFT(480*234)
    3．电源： Adapter ( 5V )
    4．SD 卡
    5．5个按键

    3.5”& 7”NXP数码相框方案产品特性：
    1．最大支持到 480*272 分辨率的数码屏或类比屏
     2．支持自动浏览图片功能和手动浏览图片功能,自动浏览图片功能可设置间隔的时间
    3．支持JPEG格式的图片
    4．支持SD卡（32MB ～ 2GB）界面
    5．前面板可更换设计
    6．人性化简单操作
    7．配件简单方便

    除以上基本功能外,还可以根据具体设计要求,添加闹钟、显示日期及多种显示效果（Auto Fit,Fill,Origenal,Pan scan）的功能。

    WPI 3.5”& 7”NXP数码相框方案的产品操作做得很直观,就算没有看过说明书的人也能非常容易的掌握其使用方法。在使用上相当简单,只需在机身侧面插入您的存储卡（SD卡）,就可以方便的浏览卡中的图片。在浏览中不仅可以针对喜欢的图片做长时间的定格,而且还可以像幻灯机一样对存储卡内的图片进行循环播放,播放的速度可以自行调节。其浏览效果顔色逼真,还原度比较高,并且显示的效果比较细腻,不管是放在家中,还是放在办公桌上都是一款相当不错的产品。
