1 概述

新一代智能型软起动控制固件是采用单片机控制的新型控制模块,其核心部分采用德国整流器厂的专用模块,并含有整流电路、阻容保护电路以及V/F转换电路。该器件不需脉冲变压器及同步变压器。其晶闸管门极控制是将交流电间周分成312个等间距的全数字控制来进行的,因此具有密封性好、可靠性高、抗干扰能力强、反应速度快等特点,可直接驱动50～4500A的晶闸管。

该固件直接与三相反并联晶闸管和标准信号型电流传感器进行连接即可构成低成本、高性能、免调试软起动器,同时这样软件起动器还具有自动识别处理相序、自动设定起动限流值、额定电流值以及起动延时时间和缺相、过流保护等功能。

2 智能型软起动控制固件

智能型软起动控制固件的引脚示意图如图1所示,其主要引脚的功能说明如下：

Kn,Gn：各用于连接晶闸管的阴极和控制极;

I1,+5V：接标准信号型电流传感器;

K1,Q1：分别为软启动和软停止控制引脚;

GND：接地引脚;

SD：手动设置控制引脚。

3 原理与应用

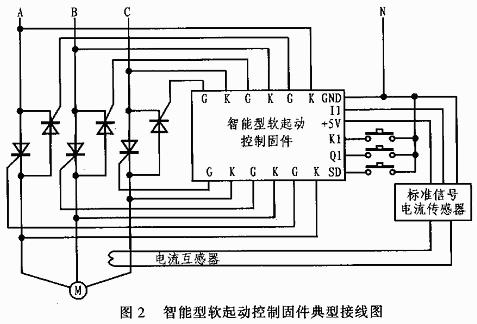

图2给出了智能型软起动控制器件的典型接线图,按下K1软起动控制键后,智能型软起动控制固件首先自动识别并处理相序以使之变为正确相序,然后开始驱动晶闸管进入软起动以使电压从零开始进行非线性加压。这期间,固件通过电流传感器判断电动机转速是否达速。若达速,则自动转入全导通并开始判断额定电流值;若大于或小于额定电流值的范围,固件便会自动关机。该固件在第一次起动时自动设置卢动限流值、额定电流值以及软起动延时时间。如果按下Q1软停止键,器件便执行软停止延时关机功能。也可手动设置软起动延时时时间和软起动限流值以及软停止延时时间,其操作方法如下：按住SD键,再按一下K1键或Q1键,进入手动设置功能,一直按住SD键,直到达到所需时间再松开即可。

4 结束语

用于大功率器件IGBT的模块-IPM智能模块品种很多,而用于晶闸管的智能固件品种很少,尤其是三相交流电的晶闸管智能控制器件更寥寥无几。

采用晶闸管数字控制导通角的智能型固件是设计智能型固态电力电子开关的理想器件。另外,利用新一代智能控制固件还可设计零型固件以用于交流电力稳压器上,或设计成移相型固件用于三相全桥整流器上。
