摘要：分析了PCI总线接口信号及时序,利用ALTERA公司的EPLD器件EPM7128设计和实现了PCI总线接口。

    关键词：PCI总线 接口 EPLD器件 AHDL语言

PCI总线自其问世以来,以其诸多优点,在当今的计算机系统中得到了广泛应用,已经成为计算机设备的标准接口。本文在认真分析PCI总线的接口信号和接口时序的基础上,利用EPLD器件设计实现了PCI总线接口。由于EPLD器件支持在线编程,所以可以根据使用要求将PCI总线接口配置成即插即用和非即插即用两种形式,这种设计方式结构简单、集成度高,具有较高的实用价值。

1 PCI总线概述

局部总线特别是PCI总线的发展,打破了PC数据传送的瓶颈。传统的PC总线结构不能满足图形系统和大型应用程序的要求,所以在此基础上产生和发展了局部总线。它将计算机外设从I/O总线上移下来,使它们更靠近系统处理器,从而提高了处理器和外设之间的传送速度。

从设备的PCI接口至少需要47条信号线,而主控设备的PCI接口至少需要49条信号线,包括数据/地址复用总线、接口控制线、仲裁、总线命令以及系统线等。

PCI总线在进行数据传输时,地址节拍、总线命令在C/BE[0..3]上由主机输出,用于说明当前PCI总线周期需要执行的功能。其命令如表1所示。

表1 PCI总线命令列表

2 PCI总线协议和读写时序

PCI总线的传输机制是成组数据猝发传输,每组数据由一个地址脉冲和一个或几个数据脉冲组成。一般基本的PCI传输由三个信号控制：

FRAME信号由PCI主控设备驱动,表示总线操作的开始和结束;

IRDY信号由PCI主控设备驱动,在读周期表示主控设备准备接收数据,在写周期表示AD[31..0]上数据有效;

TRDY信号由PCI从设备驱动,在读周期,表示从设备准备传输数据,在写周期表示从设备准备好接收数据。

当数据有效时,数据源设备需要无条件地设备XRDY有效,一旦主控设备使FRAME有效,中途不能改变FRAME状态,直到TRDY信号无效或数据传送结束。

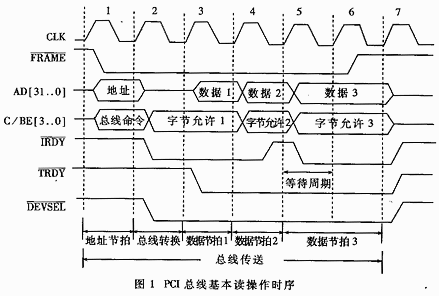

PCI是地址/数据复用总线,其读操作的时序如图1所示。当进行PCI读传输时,首先FRAME置低,FRAME有效,读传输开始,同时AD[31..0]保持有效地址信号同,C/BE[3..0]保持总线命令。如果总线命令为存储器读（0110）,AD[31..0]地址在从设备地址范围内,枞设备置DEVSEL有效,主控设备驱动IRDY,表明主控设备准备好接收数据。为避免总线冲突,接下来的一个周期AD[31..0]既不被主控设备驱动,也不被从设备驱动（该周期成为总线转换周期）,此后AD[31..0]上出现数据,C/BE[3..0]变为字节允许信号,主控设备开始检测TRDY信号。如果TRDY信号无效（为高电平）,则主控设备自动插入等待周期,如果TRDY信号有效,则总线开始传输数据。在最后一个数据脉冲之后,主控设备将FRAME和IRDY置为无效,表示传输结束。

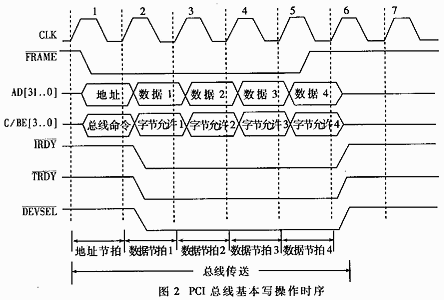

写传输时,由于地址由主控设备提供,因此不存在总线转换周期。其传输过程与读周期基本类似,只是C/BE[3..0]上的总线命令为存储器写（0111）,具体的传输时序如图2所示。

3 PCI总线的接口设备方案

根据以上分析,选用ALTER的总速EPLD器件EPM7128S84来完成PCI总线接口的设计。为简化起见,选用存储器作为从设备,其总体结构如图3所示。

下面将给出用AHDL语言编写的EPLD控制程序以及仿真结果。为简单起见,设定从设备为非即插即用类型的PCI插卡,直接将其地址空间配置为0X50000000～0X5FFFFFFF（或在计算机内不与其他设备冲突的地址）,时钟周期选用33MHz,具体的程序如下：

SUBDESIGN pci_if

（

clkin : input;

frame : input;

ad[31..0] : input;

cbe[3..0] : input;

irdy : input;

trdy : output;

devsel : output;

wr : output;

cs : output;

a[10..0] : output

)

count[1..0] : DFF;

da[31..0] : DFF;

wr1 : node;

rd1 : node;

sign1 : node;

sign2 : node;

sign4 : node;

sign3 : node;

cs1 : node;

begin

count[1..0].clk=clkin;

count[1..0].clrn=!frame;

sign1=(count[]= =3);

if sign1 then cout[ ].d=count[ ].q;

else

count[ ].d=count[ ].q+1;

end if;

sign2=(count[ ]<1)&!frame;

sign3=(count[ ]>=2)&(count[ ]<=3);

sign4=(count[ ]>=1)&(count[ ]=3);

da[31..0].clk=sign2&!frame;

da[31..0].d=ad[31..0];

cs1=!da31&da30&!da29&da28;

if cs1 then

devsel=!sign4;

a[10..0]=ad[10..0];

wr1=!cbe3&cbe2&cbe1&cbe0;

rd1=!cbe3&cbe2&cbe1&!cbe0;

if rd1 &!irdy then

trdy=!sign3;

!cs=cs1&!frame;

wr=rd1&!frame;

end if;

if wr1&!irdy then

trdy=!sign4;

!cs=cs1&!frame;

!wr=wr1&frame;

end if;

end if;

end ;

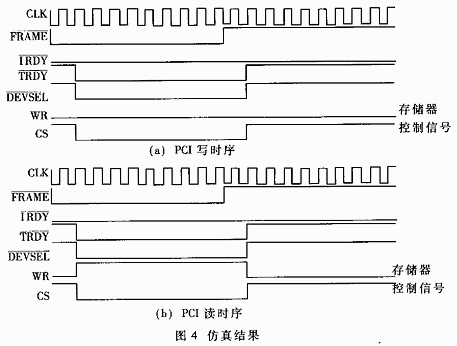

仿真结果如图4所示。
