串行互连构成现代通信系统的关键基础,因此串行器/解串器 (SerDes) 的选择可以对系统成本和性能产生很大的影响。尽管传统的基于数据通信 的SerDes 是为适迎合面向字节(byte-oriented)、基于数据包(packet-based)的总线而设计,但许多电信应用使用其他总线格式。这使得将SerDes技术设计到这些系统中变得很困难。本文概述了 SerDes 的体系结构,并且显示说明某一个体系结构如何特别适用于电信信号处理系统。

SerDes 体系结构：概览

并联时钟 SerDes 将并行宽总线串行化为多个差分信号对,传送与数据并联的时钟。这些 SerDes 比较便宜,可以在通常需要同时使用多个 SerDes 的应用中,通过电缆或背板有效地扩展宽总线。

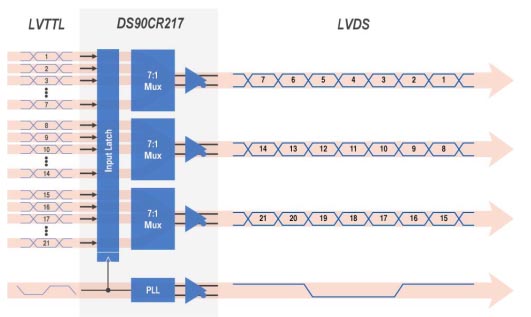

图 1. DS90CR217 21位通道链路（channel-link）并联时钟串行器

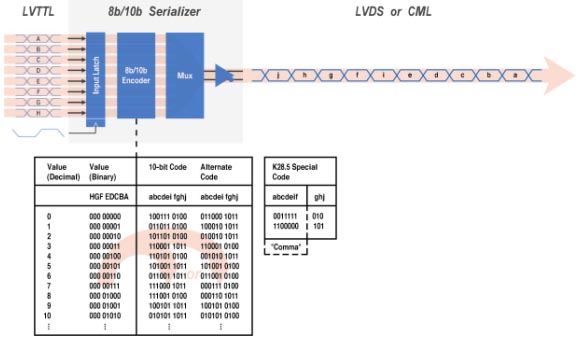

8b/10b SerDes 将每个数据字节映射到 10 位代码,然后将其串行化为单一信号对。10 位代码是这样定义的：为接收器时钟恢复提供足够的转换,并且保证直流平衡（发送相等数量的“1”和“0”）。这些属性使 8b/10b SerDes 能够在有损耗的互连和光纤电缆上能够以较少的信号失真高速运行。

位交错 SerDes 将多个输入串行流中的位汇聚为更快的串行信号对。此类型的 SerDes 以最少的布线将吞吐量最大化。

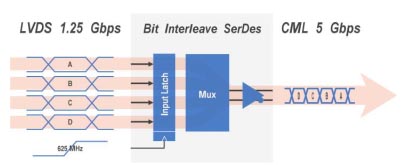

图 3. 位交错串行器方框图。

嵌入式时钟位（又称为 开始-停止）SerDes

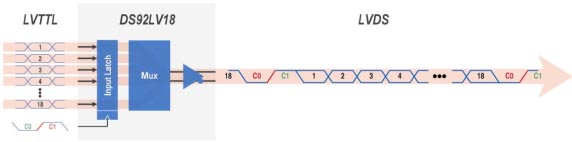

图 4. DS92LV18 18 位总线 LVDS 嵌入式时钟为串行器

可选总线宽度

嵌入式时钟位体系结构可以将数据总线和时钟串行化为一个串行信号对。两个时钟位,一低一高,在每个时钟循环中内嵌入串行数据流,对每个串行化字(word)的开始和结束成帧（因此,为可选替代的名称为“开始-结束位”SerDes）,并且在串行流中创建立定期的上升边沿。由于有效负载夹在嵌入式时钟位之间,因此数据有效负载字宽度并不限定于字节的倍数。实际上,10 和 18 位总线的产品已面世。

图 5. 定期嵌入式时钟位转换。

接收器锁定到随机数据

加电之后,接收器自动搜索定期嵌入式时钟的上升边沿。由于数据有效负载的数据位会随着时间的推移而更改值,但是时钟位不随时间发生更改,因此接收器能够定位独特的时钟边沿并与其保持同步。锁定之后,接收器从串行流中恢复数据,而不管有效负载数据模式如何。这种自动同步功能通常称为“锁定到随机数据”,并且无需外部系统干预。在接收器位于不受系统直接控制的远程模块的系统中,以及其中一个发送器广播至多个接收器的系统中,这是一种特别有用的功能。在广播情况下,插入总线的新接收器模块将锁定到随机数据,无需通过发送培训模式或字符来中断到其他接收器的通信。

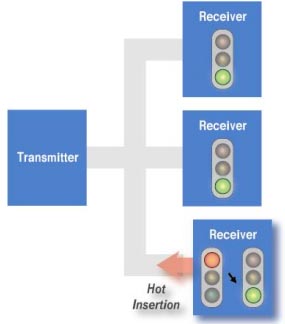

图 6. 在热插入期间接收器自动锁定到随机数据。

宽松的时钟要求

大多数 SerDes 依靠严格控制发送和接收时钟的抖动来实现锁定和锁定监测。然而,嵌入式时钟位接收器对输入的嵌入式时钟上升边沿进行同步,并且仅在初始同步期间才需要接收器参考时钟,以防止锁定至假谐波。这可以将发送和参考时钟的抖动要求宽松至少一个数量级。实际上,接收器参考时钟只需在发送时钟频率的 ± 50,000 PPM的范围内即可。这在使用非标准振荡器的系统中可以节省大量成本,因为可以使用成本非常低的标准频率。

系统比较

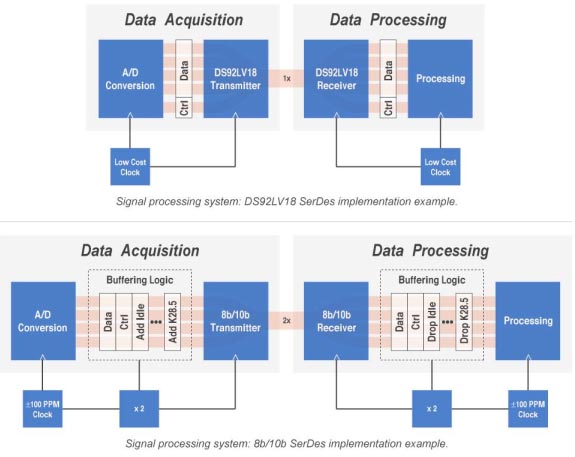

嵌入式时钟位 SerDes 特别适用于发送原始数据以及控制、奇偶校验、帧、状态等其他信号的应用。例如,基站、汽车影像/视频和传感器的信号处理系统,这里模拟/数字转换器、相机或显示器将原始数据传递给链路另一端的信号处理单元。为进行说明,假定在图 7 的数据采集系统中使用美国国家半导体公司的 DS92LV18。这里DS92LV18 不仅将数据串行化,而且也将两位附加信息串行化,例如,奇偶校验、状态位等。这些位与数据位一起以正常的A/D 采样速率进行串行化,这样便无需使用数据缓冲或附加逻辑电路。

在同一个应用中使用 8b/10b SerDes 将更加复杂。附加的非面向字节控制信息必须以字节格式缓冲和发送。K28.5 逗号字符还必须在开始链路同步时发送,这就需要附加逻辑电路。这些附加的“非数据”字节需要 SerDes 比数据转换速率更快地操作。这不仅对背板或电缆设计提出了更高的要求,而且需要某种空闲插入/删除流控机制。尽管在数据通信系统中通常已经存在此类缓冲,但在许多非数据通信应用中,这种附加数据处理增加了不必要的开销和复杂性。本示例说明若干附加位如何对系统设计产生重大影响。

结论

如今的设计人员不必再必须使应用适应 SerDes,反过来可以根据应用选择合适的 SerDes。嵌入式时钟位 SerDes正在逐渐普及流行, 它增加了设计的灵活性,可以大幅减少系统成本和复杂性。

1 A. X. Widmer and P. A. Franaszek, A DC-Balanced, Partitioned-Block, 8B/10B Transmission Code, IBM J. Res. Develop. Vol. 27, No. 5, 1983

2 LVDS Owner’s Manual Design Guide, National Semiconductor Corporation, 2001, pp.
