导航:| 任俊，修吉平 |
| (华中科技大学材料学院，湖北 武汉 430074) |
| 摘要：对AD7714的工作原理进行了深入剖析，并介绍了其校准模式和使用方法，最后给出了它与 AT89C52的接口和关键的程序流程图。 |
| 关键词：AD7714;校准;接口 |
| 中图分类号：TN43 文献标识码：B 文章编号：1003-353X(2002)03-0056-04 |
| 1引 言 |
| AD7714是适用于低频测量应用的完整模拟前端。器件直接从传感器接受低电平信号并输出串行数字。它使用和 -差(Σ-Δ)转换技术以实现高达24位的无误码性能。输入信号加至专有的基于模拟调制器、具有可编程增益的前端。调制器的输出由片内数字滤波器处理 [1]。通过片内控制寄存器可对此数字滤波器的第一个凹口编程，允许调整滤波器的截止频率和稳定时间。AD7714具有3个差分模拟输入(它也可以配置为5个准差分模拟输入)以及差分基准输入，可以对多达5个通道的系统实现信号调理和转换。 |
| 2引脚定义及功能 |

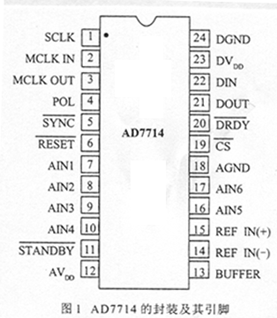

| DIP封装的AD7714如图1。各引脚定义如下： |
 |
| 图1 AD7714的封装及其引脚 |
| 引脚1 SCLK：串行时钟。逻辑输入端，外部串行时钟加 至此端以存取来自AD7714的串行数据。 |
| 引脚2 MCLKIN：器件的主时钟信号。可以用晶振或外部 时钟提供。器件规定的时钟输入频率为1MHz和2.4576MHz。 |
| 引脚3 MCLKOUT：配合MCLKIN使用，当器件的主时钟是晶振时，晶振跨接在MCLKIN 和MCLKOUT引脚之间。 |
| 引脚4 POL：时钟极性，逻辑输入端。它决定了在与微控制器之间传送数据时，串行时钟应闲置为高电平还是低电平。POL为低，闲置为低，POL为高，闲置为高。 |
| 引脚5 SYNC：逻辑输入端 ，当使用多个AD7714时，它用于数字滤波器和模拟调制器的同步。一般单个使用时都接高电平。 |
| 引脚6 RESET：逻辑输入端，低电平有效输入，它把器件的控制逻辑、接口逻辑、数字滤波器以及模拟调制复位到上电状态。 |
| 引脚7(8) AIN1(AIN2)：可编程模拟输入通道1(2)。与AIN6一起用时作为准差分输入端;与AIN2(AIN1)一起用时作为差分输入对的正(负)输入端。 |
| 引脚9(10) AIN3(AIN4)：可编程模拟输入通道3(4)。与AIN6一起用时作为准差分输入端;与AIN4(AIN3)一起用时作为差分输入对的正(负)输入端。 |
| 引脚16 AIN5：可编程模拟输入通道5。与AIN6一起用时作为差分输入对的正输入端。 |
| 引脚17 AIN6：模拟输入通道6。它是准差分模式下AIN1到AIN4的基准点;与AIN5一起用时作为差分输入对的负输入端。 |
| 引脚11 STANDBY：把此引脚置为低电平将关断模拟和数字电路，电流消耗减至5 mA(典型值)。 |
| 引脚13 BUFFER：逻辑输入端。低电平时AVDD线中流过的电流减至270 mA;高电平时使输入端有较高的源阻抗。 |
| 引脚14 REFIN(－)：差分基准输入的负输入端，只要REFIN(＋)大于REFIN(－)的条件下，则REFIN(－)可位于AVDD和AGND之间的任何值。 |
| 引脚15 REFIN(＋)：差分基准输入的正输入端，在REFIN(＋)必须大于REFIN(－)的条件下，基准输入是差分的。REFIN(＋)可位于AV DD和AGND之间的任何值。 |
| 引脚19 CS：片选逻辑输入端，低电平有效。 |
| 引脚20 DRDY：逻辑输出端。它是AD7714的数据寄存器有新的数字可供使用的标志。 |
| 引脚21 DOUT：AD7714的串行数据输出端。通过它输出片内寄存器信息以及模拟转换后的数据。 |
| 引脚22 DIN：AD7714的串行数据输入端。通过它将串行数据输入片内寄存器(数据寄存器除外)。 |
| 引脚12 AVDD：为模拟正电源电压。 |
| 引脚18 AGND：模拟电路的地基准点。 |
| 引脚23 DVDD：数字正电源电压。 |
| 引脚24 DGND：数字电路的地基准点。 |
| 3AD7714的片内寄存器剖析 |
| AD7714包含8个片内寄存器，它们可以通过器件的串行口访问。 |
| 3.1通信寄存器 |
| 它控制通道的选择。在上电和复位之后，器 件等待对其通信寄存器的写操作。写至寄存器的数据决定对器件的下一次操作是读还是写，并决 定对哪一个寄存器发生读或写操作。随后对所选择的寄存器的读或写(一般数据寄存器不进行写 操作 )操作。一旦完成后续的对所选择寄存器的读和写操作，接口便返回到等待对通信寄存器写 操作的状态。因此，所有与器件的通信必须从对通信寄存器的写操作开始。另外，通过读通信寄 存器还可以获取DRDY的状态。该寄存器的格式为表1。 |
 |
| 表中0/DRDY对于写操作，必须把0写入该 位，否则写将无效。对于读操作，该位将提供器件的DRDY标志，它与芯片的DRDY输出引脚相同。 |
| RS2~RS0为寄存器选择位，对该寄存器写 时，由这3位决定对8个片内寄存器中哪一个发生下一次的读或写操作。RS2为最高位，RS0为最 低位，RS2RS1RS0从000至111分别对应通信寄存器，模式寄存器，滤波器高寄存器，滤波器低 寄存器，测试寄存器，数据寄存器，零刻度校准寄存器，满刻度校准寄存器。 |
| CH2~CH0为通道选择。这3个位选择用作转 换或用作访问校准系数的通道，如表2。 |
 |
| 3.2模式寄存器 |
| 它是8位寄存器，可从中读出数据或把数据写 入其中，寄存器格式如表3。 |
 |
| 表3中MD2～MD0为AD7714的工作模式选择位。MD2为最高位，MD0为最低位，MD2、MD1、MD0从000至111分别对应正常模 式、自校准、零刻度系统校准、满刻度系统校准、系统失调校准、背景校准、零刻度自校准、 满刻度自校准; |
| G2～G0为增益设置。G2、G1、G0从000至111分别对应的增益为1、2、4、8、16、32、 64、128。 |
| BO为烧断电流。上电或复位状态为0。此位 为1时烧断电流连接至所选的模拟输入对，一个连接到AIN(+)输入端，一个连接到AIN( -)输入端。 |
| FSYNC为滤波器同步。此位为高电平时，数 字滤波器的结点、滤波器控制逻辑、校准控制逻辑以及模拟调制器均保持在其复位状态。此位为 低电平时，调制器和滤波器开始处理数据。 |
| 3.3滤波器寄存器 |

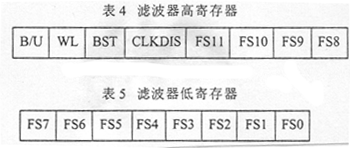

| 由滤波器高寄存器和滤波器低寄存器两个8位 的寄存器构成(格式分别为表4，表5)，它们都可读写。 |
 |
| 表4中B/U为双极性/单极性工作模式。此位 为0选择双极性工作(上电或复位的缺省状态)，此位为1选择单极性工作。 |
| WL为字长度。此位为零则当从数据寄存器读 出时选择十六位字长，此位为1则选择24位字长。 |
| BST为此位为0将减少模拟前端所取电流。为 了减少AVDD吸取的电流，当器件在fCLKIN =1MHz或2.4576MHz、增益为1至4的情况下工作时，此位应当为0;当器件工作于f CLKIN=2.4576MHz、增益为8至128情况下时，此位必须为1，以确保器 件正常工作。 |
| CLKDIS 为主时钟禁止位。此位为1将禁止主时钟出现在MCLKOUT引脚。这样就可以断开 MCLKOUT与系统中其他器件间的时钟信号，以节省功率。 |
| FS11~FS0为滤波器选择。AD7714片内提供 [sin(x)/ x ]3滤波器响应。写入滤波寄存器的这12位数据决定滤波器截止频率、滤波器第一个 凹口的位置以及器件的数据输出速率。与增益一起还决定器件的输出噪声和有效分辨率。滤波器 第1个凹口发生的频率f=fCLKIN/128/ Num。其中Num是位FS0至FS11的十进制等效值，其范围为19～4000 [2]。 |
| 3.4测试寄存器 |
| 测试器件时使用。上电或复位时缺省为全0。 除测试外一般不用改变该寄存器的内容，否则器件将不能正常工作。 |
| 3.5数据寄存器 |
| 它是一个只读寄存器，包含器件最近的转换 结果。是否有新的的转换结果由DRDY引脚是否变为低电平决定。通过写滤波器高寄存器的WL 位，寄存器可编程为16位或24位宽度。 |
| 3.6零(满)刻度校准寄存器 |
| AD7714包括3个零(满)刻度校准寄存器， 3个寄存器互相完全独立，所以在全差分模式下，每一个输入通道都有一个零(满)刻度寄存器， 这些寄存器的每一个均为24位读/写寄存器，当写这些寄存器时，必须写入24位，否则将没有数据 被送至寄存器。它与相应的满(零)刻度寄存器一起使用以组成寄存器对，分别与各输入通道相联系。 |
|
4 AD7714的校准分析 |
| AD7714提供许多校准选项，它们可通过模式 寄存器的MD2、MD1、MD0位来编程。校准周期可以在任何时刻通过写模式寄存器的这些位来开 始。当环境工作温度或电源电压有变化时，应该在器件上启动校准程序。如果在所选的增益、滤 波器凹口或双极性/单极性输入范围方面有变化，也应当启动校准。 |
| 4.1自校准 |
| 通过把0，0，1写入模式寄存器的MD2、MD1、MD0位，就可以开始器件的自校准。它自动完成零刻度自校准和满刻度自校准两种校准操 作。器件也可以分别进行零刻度自校准和满刻度自校准。但进行满刻度校准前必须保证器件已包 含有效的零刻度系数。分别进行校准的意义在于：在完全的自校准时序完成后，可由它本身实 现另外的失调或增益校准，从而调整器件的零点或增益。例如校准参数中的一个(或是失调或是 增益)，将不会影响另一个参数。 |
| 4.2系统校准 |
| 该校准能补偿增益和失调误差以及它自己的内 部误差，也可用于消除模拟输入端源阻抗的任何误差。完成系统校准必须分为两步。即零刻度系 统校准和满刻度系统校准。将零(满)刻度点加至模拟输入端，而后通过把0，1，0(0，1， 1)写入模式寄存器的MD2、MD1、MD0来开始零(满)刻度系统校准。注意，零刻度系统 校准必须先于满刻度系统校准。 |
| 4.3背景校准 |
| 该校准模式把其校准步骤与正常转换时序相交错，即它提供连续的零刻度自校准。背景校准不提供任何满刻度校准，因此在进行该校准前应当 完成自校准。器件在该校准模式下消除了失调漂移。应当注意，器件在此模式下不应使用SYNC 输入端或FSYNC位。 |
| 5 AD7714的工作时序及接口范例 |

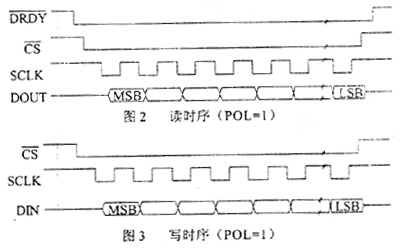

| AD7714和AT89C52的接口可以通过两种方式 实现，一种是用AT89C52的RXD(P3.0)与AD7714的DATAIN和DATAOUT进行数据传送， 并利用AT89C52的TXD自带的时钟信号提供给AD7714的SCLK;一种是用AT89C52的某一端 口位(如P1.0)与AD7714的DATAIN和DATAOUT进行数据传送，对另一端口位(如 P1.1)编程产生时钟信号以提供给AD7714的SCLK。图中给出了第一种连接方式，并通过监视 通信寄存器的DRDY位以确定数据寄存器何时有新数据，当然也可以用AT89C52的一个端口位与 AD7714的DRDY引脚相连，以轮询的方式来确定，另外还可以以中断方式来实现。AD7714的 读/写时序图见图2和图3。 |
 |
| 与AT89C52的典型接口电路与设计程序的流 程如图4和图5。 |
 |
| 图4 AD7714与89C52的接口电路 |
 |

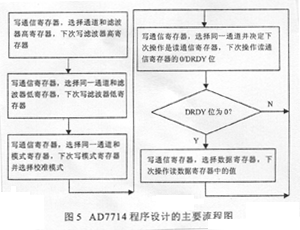

| 图5 AD7714程序设计的主要流程图 |
| 6 结束语 |
| AD7714以其灵活多样的操作方式和简单的接 口方法深受用户的喜爱，但也必须注意以下几点： |
| (1)频率的设置与器件转换的有效数据密切相 关，要实现24位无误码，必须保证滤波器的第一个凹口频率小于60Hz。 |
| (2)AD7714的输出噪声、分辨率、增益和第 一个凹口频率是紧密相关的; |
| (3)AD7714数据输出(写入)的位次序与 AT89C52数据读入(输出)的位次序刚好相反，因此程序中必须安排位颠倒程序。 |
| 参考文献 |
| [1] ANALOG DEVICES Inc. AD7714. |
| [2] 郑应强，杨金岩. AD7714模数转换器的工作原理及应用. 国外电子元器件，2000，(6)：2～4. |
| ) |
| 任俊 男，华中科技大学材料学院检测与控制研究室硕士研究生。主要从事数据采集、过程控制和计算机应用方面的研究。 |
|
修吉平 男，华中科技大学材料学院检测与控制研究室副教授。主要从事数据采集、过程控制和计算机应用方面的研究。 |
| |
| |
