首先，你得稍微了解一下FSMC的基本原理，就是说它是怎么用的，怎么配置，为什么能这么用。这个东西可以看看STM32F4的参考手册。这里不具体说了。

FSMC其实就是把芯片内部的数据总线和地址总线引出来了，其实51单片机也是有这个总线外接的。没有说把SRAM读到内部内存再读到CPU，SRAM就是内存，直接读到CPU的寄存器，通过内部的AHB总线传输的。

我使用的是野火开发板的屏，因为想用开发板提供的程序直接移植。（小白就只能干这种事）因为买的最小系统板是100脚封装的，所以在使用上有点小问题了。我在网上查了好多关于怎么在100引脚的板子上用FSMC上驱动LCD，没有找到合适的答案，既然自己运气好点，调出来了，那么就分享一下。即使不能帮到看到的人，起码能给遇到和我相同问题的人一点安慰！慢慢调，能调出来的！

FSMC的数据线D0-D15，100封装的也有，直接连上就好。（参考数据手册IO口的定义）电源地什么的也当然也是。背光那个引脚是可以自己定义的，这个看个人喜好了。在LCD初始化的最后把背光开了，我的是低电平有效。复位信号和背光一样。CS信号在FSMC定义是PG12，显然没有，但是CS即片选信号，既然我用的就是这一块屏，没必要控制选哪一个，直接使之永远被选就好。当然自己用个引脚去控制理论上也可以。（我没试过）最关键的是LCD-DC信号，使用方法是接在FSMC的地址线上，100封装的也有几根地址线，根据选定的地址线计算好RAM地址。

STM32的FSMC真是一个万能的总线控制器，不仅可以控制SRAM，NOR FLASH，NAND FLASH，PC Card，还能控制LCD，TFT.

一般越是复杂的东西，理解起来就很困难，但是使用上却很方便，如USB.

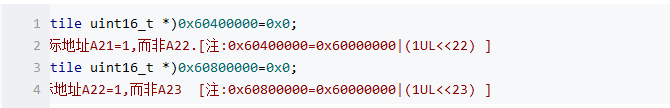

不过FSMC也有很诡异的地方。如

为什么呢？那时我还以为软件或硬件还是芯片有BUG，

我就是从上面的不解中开始研究FSMC的…。。

FSMC翻译过来就是灵活的静态存储器控制器，是用来驱动外部总线的。关于外部总线，你可以想象一下51的外部总线，STM32的FSMC实际上跟51的外部总线是一样的，只不过性能更好，速度更快。 至于总线的优势，可以举个51外部总线的例子，51单片机驱动1864或者1602液晶，如果用IO口模拟液晶的时序，需要用指令分别控制RS，WR，EN控制线还有数据线；但是如果用的是外部总线，从汇编指令上来讲，只需要一条MOVX指令就解决问题了。二者的速度一目了然！

在一些TFT液晶的操作用经常用得到，并且非常的好用！（以一个TFT为例）TFT的数据接口为：D0-D15或者D0-D8.

TFT的控制线有：复位信号RST，片选CS，输出使能RD（读信号），写信号WE以及RS信号。

于STM32连线为： RST-》GPIO， CS-》NEx， RD-》NOE， WE-》RW， RS-》A0（或者其他任何一条地址线）

关键的一点就在于这个RS信号（我只说关键的这一点）：

一般TFT的地址线只有1个RS. 以控制芯片的TFT为例.RS=0的时候一般是写命令，RS=1的时候是写数据，把TFT作为只有2个地址的存储器对待。

RS接到哪一个地址线都是可以的。假如RS接到A0，而片选为NE4，总线宽度8位。

那么可以定义

#define Bank1_SRAM4_ADDR （（u32）0x6C000000） #define LCD_DATA_ADDR （Bank1_SRAM4_ADDR + 1） #define LCD_CMD_ADDR （Bank1_SRAM4_ADDR + 0） 那么写命令数据就是直接往LCD_CMD_ADDR写数据：（假设cmd，data为16位，而我的TFT数据接口是8位） LCD_WRITE_CMD（unsigned short cmd） //写命令到TFT，16位要写2次

{ *（vu8*）LCD_CMD_ADDR=（cmd》》8）;

*（vu8*）LCD_CMD_ADDR=（cmd）;

}

写数据就是直接往LCD_DATA_ADDR写数据：

LCD_WRITE_DATA（unsigned short Data） //写数据到TFT

{ *（vu8*）LCD_DATA_ADDR=（Data》》8）;

*（vu8*）LCD_DATA_ADDR=（Data）; }

至于RD，WE，RS，CS信号都已经是FSMC控制器自动产生的，不用理会，不过当然是FSMC及GPIO初始化要正确。而RST信号还是需要通过操作GPIO来完成的。

这是最基本的2个操作。而那些什么设置X，Y，设置窗口，设置亮度，设置。。。。都是由这2个操作组合完成的。

72M HZ，320*240刷单色屏速度在 32fps左右.
