工作需要，渐渐的开始熟悉STM8L101这款超低功耗的芯片了，呵呵。。.

不看不知道，一看吓一跳，这玩意手册上标明的功耗远远低于STM8S103。我们采用的还是延续着TSSOP20管脚的封装。具体的芯片资源在手册首页都有详细说明。

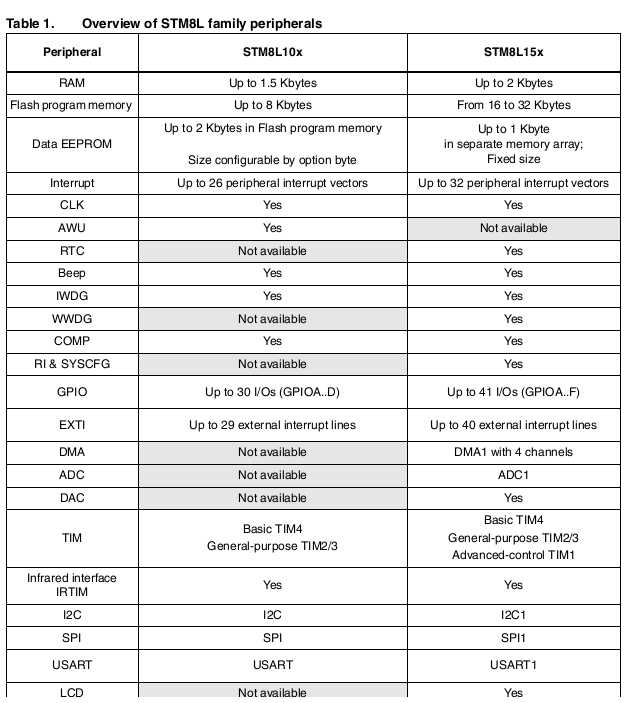

STM8L10x与STM8L15x外设图如下：

硬件方面： STM8L101跟STM8S103来说，外设内存映射，时钟，中断，管脚功能，电源管理都有了较大区别。有完全兼容的，也有 不完全兼容的，当然也存在完全不兼容的模块。WWDG，ADC都已经被裁减了。

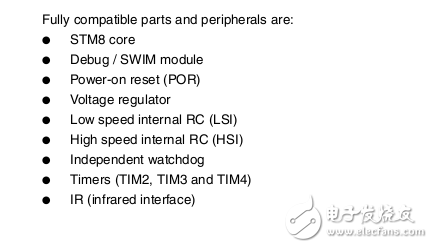

如下图： 完全兼容的模块有 STM8核心，调试接口，POR（掉电复位），电压调节器，LSI，HSI，独立看门狗，定时器，IR（RC5红外接口）

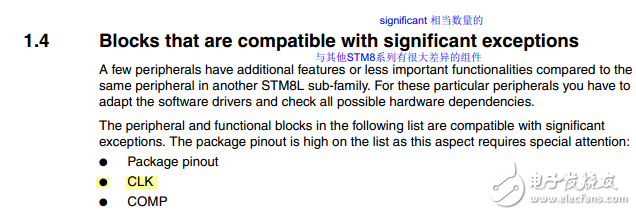

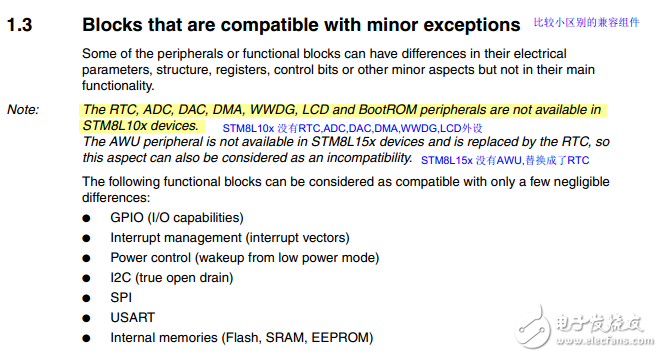

下图： 不完全兼容的模块 特别注意中断功能，选项字节

下图： 完全不兼容的模块

软件方面： 主要体现在固件库，stm8l系列有自己的固件库，版本为 stm8l10x_stdperiph_lib v1.1.0，STM8L自身的演示版程序也是使用这个库。管脚定义的大小写也发生了变化。

如： GPIO_PIN_0 ---- stm8s FW的写法

GPIO_Pin_0 ---- stm8l FW的写法，比较类似与STM32库的风格

如果不使用库文件编程，而是直接操作寄存器，可在 “C：\Program Files\Stmicroelectronics\st_toolset\include 找到stm8l101.h文件，这个文件定义了STM8L101所使用的外设，内存映射关系。

还有就是文件的命名风格有些变化，stm8s_gpio.h -》 stm8l10x_gpio.h

具体细节方面，可参考stmcu.org上的AN3139 STM8L移植与兼容性指南。

移植细节：

从STM8S103移植到STM8L101首先考虑时钟，兼容性指南上说明了在STM8L101上已经完全做了改变，如下图：

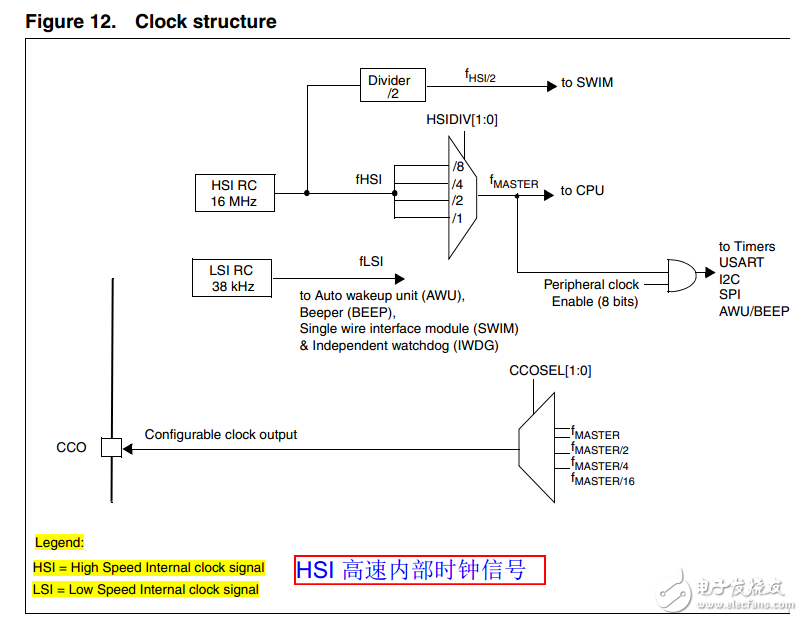

STM8L时钟树：

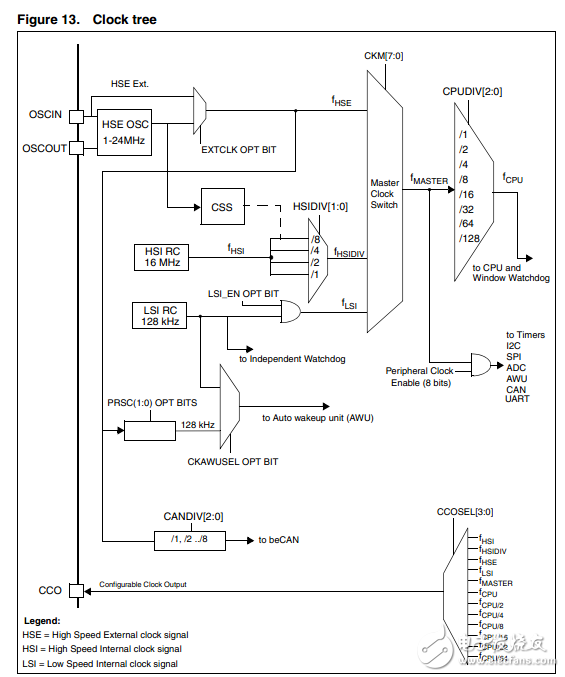

STM8S时钟树：

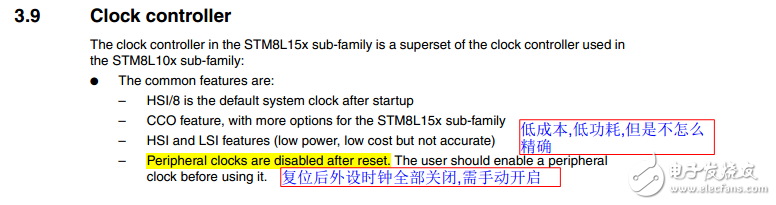

很需要注意的是，STM8L101只有HSI和LSI时钟，而且只有HSI能做为主时钟，LSI时钟的频率也从128Khz变成了38Khz，导致了AWU功能在做定时唤醒时，需要调整延时时间的设置，还有外设的时钟需要手动开启，默认情况与STM8S103不一致，不再是打开状态。下图：

其次是中断方面，中断向量表已经发生巨大改变。

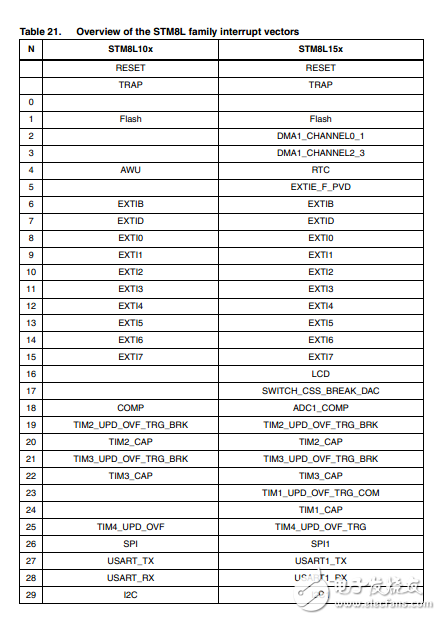

STM8L101 中断向量表：

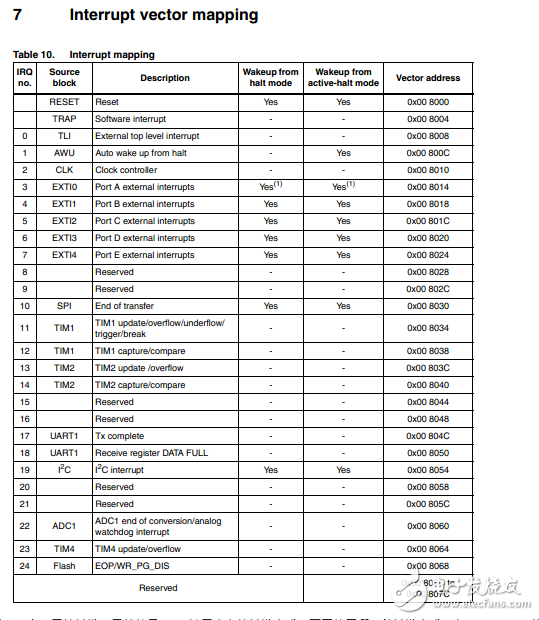

STM8S103中断向量表：

中断控制方式也有重大调整，增加了端口标志位寄存器，配置中断触发方式寄存器，中断触发方式新增对应0~7个IO口的触发，另外就是GPIO端口本身的触发方式。至于使用哪一种触发方式，在EXTI_CONF进行配置。

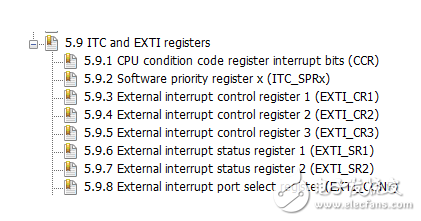

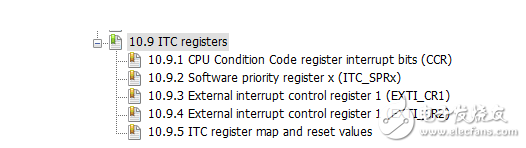

STM8L101中断寄存器：

STM8S103中断寄存器：

所以中断方面是一个很需要注意的，可能会导致程序崩溃。或是进中断后出不来。 具体参考手册说明。

再者就是AWU唤醒功能，这是可选的，为了低功耗，这又是必须的。

AWU使用LSI为其提供时钟，STM8S103采用128Khz，而STM8L101转而是38Khz，这就导致了在应用时需要注意时间的设置。

如下图，进行对比。

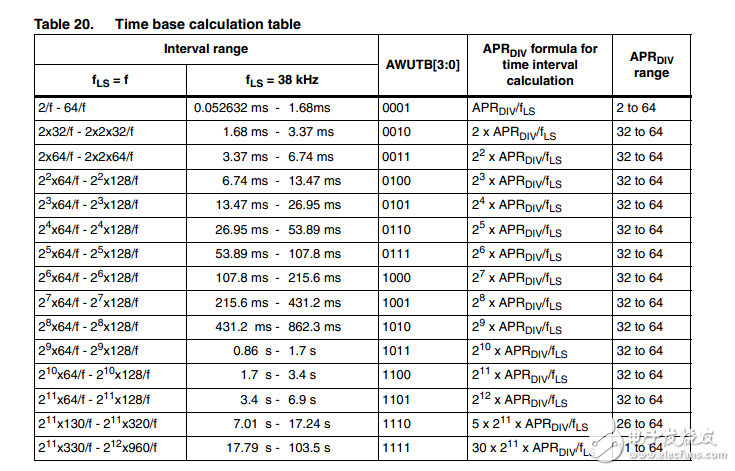

STM8L101 AWU延时情况：

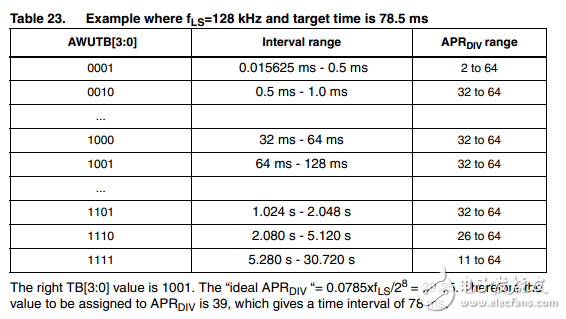

STM8S103 AWU延时情况：

如果需要2S的延时，对于STM8S103只需要设置AWUTB为0xD，APR分频64即可得到2.048S的延时，而在STM8L101里面，则需要设置AWUTB为0xB，APR分频64，这样得到1.7s的延时，所以还需要加上27ms左右延时，才能勉强得到2s延时。这也是设计时需要考虑的。

定时器方面，与STM8S103区别不大，主要是因为时钟都是采用HSI，不用做修改都能正常使用。

另外STM8L101还有红外接口，BEEP，SPI，I2C等功能，需要了解的东西还有很多，后续就是具体测量功耗了。

总结：

1. STM8L101对比STM8S103有很多优点，电压范围更宽，功耗更低，裁减了一些外设，窗口看门狗，外部晶振等。

2. 移植方面，需要从硬件和软件两方面入手，更多的是软件操作上。

3. 软件需要考虑时钟，定时，中断，电源功耗等方面因素。
