1. 如下图所示，在AT89S51单片机的P0和P2端口分别接有两个共阴数码管，P0口驱动显示秒时间的十位，而P2口驱动显示秒时间的个位。

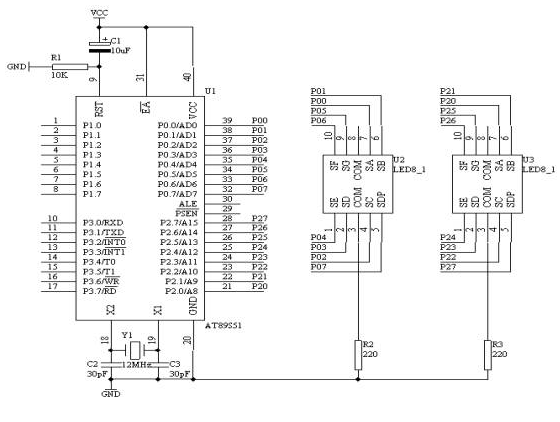

2. 电路原理图

图4.11.1

3. 系统板上硬件连线

（1. 把“单片机系统”区域中的P0.0/AD0-P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a-h端口上;要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

（2. 把“单片机系统”区域中的P2.0/A8-P2.7/A15端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a-h端口上;要求：P2.0/A8对应着a，P2.1/A9对应着b，……，P2.7/A15对应着h。

4. 程序设计内容

（1. 在设计过程中我们用一个存储单元作为秒计数单元，当一秒钟到来时，就让秒计数单元加1，当秒计数达到60时，就自动返回到0，从新秒计数。

（2. 对于秒计数单元中的数据要把它十位数和个数分开，方法仍采用对10整除和对10求余。

（3. 在数码上显示，仍通过查表的方式完成。

（4. 一秒时间的产生在这里我们采用软件精确延时的方法来完成，经过精确计算得到1秒时间为1.002秒。

DELY1S： MOV R5，#100

D2： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

DJNZ R5，D2

RET

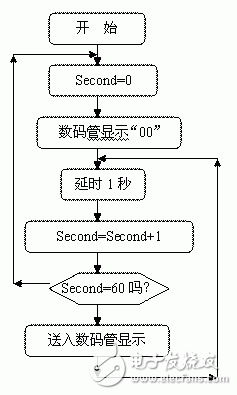

5. 程序框图

图4.11.2

6. 汇编源程序

Second EQU 30H

ORG 0

START： MOV Second，#00H

NEXT： MOV A，Second

MOV B，#10

DIV AB

MOV DPTR，#TABLE

MOVC A，@A+DPTR

MOV P0，A

MOV A，B

MOVC A，@A+DPTR

MOV P2，A

LCALL DELY1S

INC Second

MOV A，Second

CJNE A，#60，NEXT

LJMP START

DELY1S： MOV R5，#100

D2： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

DJNZ R5，D2

RET

TABLE： DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH

END

7. C语言源程序

#include

unsigned char code table［］={0x3f，0x06，0x5b，0x4f，0x66，

0x6d，0x7d，0x07，0x7f，0x6f};

unsigned char Second;

void delay1s（void）

{

unsigned char i，j，k;

for（k=100;k》0;k--）

for（i=20;i》0;i--）

for（j=248;j》0;j--）;

}

void main（void）

{

Second=0;

P0=table［Second/10］;

P2=table［Second%10］;

while（1）

{

delay1s（）;

Second++;

if（Second==60）

{

Second=0;

}

P0=table［Second/10］;

P2=table［Second%10］;

}

}
