导航:写作原由：因为之前有对stm32 优先级做过研究，但是没时间把整理的东西发表，最近项目需要2个串口，但是不是两个串口同时使用，只是随机使用其中一个，程序对2个串口的优先级需要配置；
此文思路：“中断优先级”思维导图--》关键要点---》结合图和要点相关程序应用例程讲解；

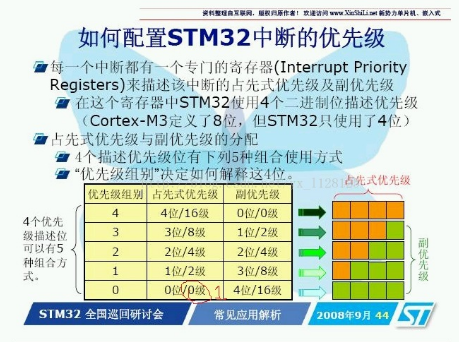

我们先来看ST公司的一张图：

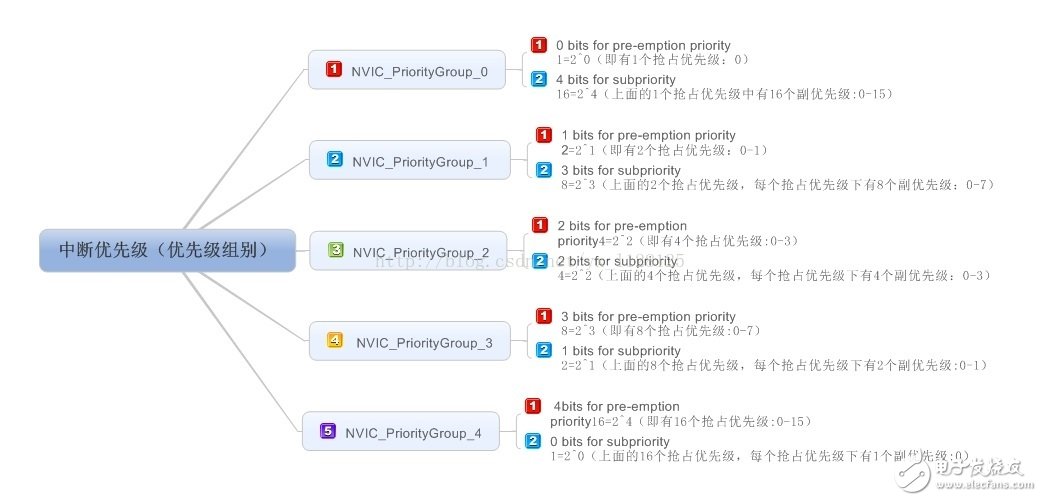

我自己依据此图理解，应用思维导图画了一张方便理解：（如果看不清可通过ctrl+鼠标滑轮 放大看；）
前提条件1：组别优先顺序（第0组优先级最强，第4组优先级最弱）：NVIC_PriorityGroup_0》NVIC_PriorityGroup_1》NVIC_PriorityGroup_2》NVIC_PriorityGroup_3》NVIC_PriorityGroup_4
前提条件2：“组”优先级别》“抢”占优先级别》“副”优先级别
前提条件3：同一组优先级别中，不同的抢占级别之间，其中一抢占级别正在做事，另外抢占级别不能打断他；（即”同一组优先级下的中断源间，没有中断嵌套“）
前提条件4：不同组优先级别间，依据优先级强弱，优先级别高的组的中断源可以打断优先级别低的组的正在做的事情；（即：不同组优先级间，可以中断嵌套）
下面：我们给一段优先级配置的代码进行详尽分析，方便上面的理解：
关以“前提条件一”的实例：
前提条件1：组别优先顺序（第0组优先级最强，第4组优先级最弱）：NVIC_PriorityGroup_0》NVIC_PriorityGroup_1》NVIC_PriorityGroup_2》NVIC_PriorityGroup_3》NVIC_PriorityGroup_4
/*
***************************************************************************************************
**
**NVIC_Config（）
**
**
**功能描述：中断向量配置。
**
**参数：无
**
**返回值：无
**
***************************************************************************************************
*/
voidNVIC_Config（void）
{
NVIC_InitTypeDefNVIC_InitStructure;
/*ConfigureonebitforpreempTIonpriority--------------------------------*/
NVIC_PriorityGroupConfig（NVIC_PriorityGroup_4）;
/*EXTI0--------------------------------------------------------------------*/
NVIC_InitStructure.NVIC_IRQChannel=EXTI0_IRQChannel;
NVIC_InitStructure.NVIC_IRQChannelPreempTIonPriority=9;//指定抢占式优先级别4，可取0-15
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init（&NVIC_InitStructure）;
/*Configureonebitforpreemptionpriority--------------------------------*/
NVIC_PriorityGroupConfig（NVIC_PriorityGroup_3）;
/*SPI1--------------------------------------------------------------------*/
NVIC_InitStructure.NVIC_IRQChannel=SPI1_IRQChannel;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init（&NVIC_InitStructure）;
}
解析：1.按照NVIC_PriorityGroup_4这么分，就分为了16个抢占（优先）级，每个抢占（优先）级下只有1个副优先级：0；
按照NVIC_PriorityGroup_3这么分，就分为了8个抢占（优先）级，每个抢占（优先）级下只有2个副优先级：0-1；
2.（优先级强弱：） EXTI0_IRQChannel 是0级组》 SPI的3级组高优先级组的人，可以打断低阶级的正在做事的人（嵌套），所以当SPI正在工作时，EXTI0可以打断他进入EXTI0中断；
关于“前提条件3”的实例：
前提条件3：同一组优先级别中，不同的抢占级别之间，其中一抢占级别正在做事，另外抢占级别不能打断他；（即”同一组优先级下的中断源间，没有中断嵌套“）
/*
***************************************************************************************************
**
**NVIC_Config（）
**
**
**功能描述：中断向量配置。
**
**参数：无
**
**返回值：无
**
***************************************************************************************************
*/
voidNVIC_Config（void）
{
NVIC_InitTypeDefNVIC_InitStructure;
/*Configureonebitforpreemptionpriority--------------------------------*/
NVIC_PriorityGroupConfig（NVIC_PriorityGroup_0）;
/*UART1--------------------------------------------------------------------*/
NVIC_InitStructure.NVIC_IRQChannel=USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init（&NVIC_InitStructure）;
/*UART2--------------------------------------------------------------------*/
NVIC_InitStructure.NVIC_IRQChannel=USART2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init（&NVIC_InitStructure）;
}
解析：这个就是我写作的缘由的实例，因为不要求两个串口同时工作，但是又不允许串口之间相互干扰，（相互打断）所以把两个串口的中断归为同一组级别，NVIC_PriorityGroupConfig（NVIC_PriorityGroup_0）; 0组级别下，只有1个抢占优先级； 这1个抢占优先级下，有16个副优先级，所以分别让串口1的副优先级别为1， 串口2的副优先级别为0； 虽然串口2 的0优先级别》串口1的1优先级别 ，但是由于他们属于同一组下，所以他们之间，当有一个串口在通讯时，另外一个串口是不能打断正在通讯的串口的；
引申：当有三个串口选择不要求同时工作时，（或者有多个设备要求不在同一时间工作，但是优先响应时，可以把他们放在0组级，0抢占级下的，16个副优先级中）
来源；21ic
