摘要：以ARM7TDMI为内核的Samsung公司S3C4510B网络微控制器（Networking MCU）为基础，重点论述如何通过DMA（直接内存访问）方式实现HDLC通信。对软件设计中缓冲描述符、DMA状态配置和控制、ISR服务程序设计以及相关的硬件配置进行详细的描述，并讨论如何编写在操作系统下的驱动程序。

    关键词：HDLC 缓冲描述符 循环链表 中断服务程序 DMA

目前在嵌入式产品开发设计中，通常是在OS（Operating System）厂商提供的BSP基础上进行开发工作;对于底层硬件的操作，程序设计人员很少关注或只是少量的修改。实际上很多产品，我们完全可以抛开操作系统的模式，避免不必要的系统开销，而对底层的硬件直接进行处理。这样，可以节省资源提高利用率。当然，这样也会人为地增加系统开发设计的难度。但是从长远的角度看，进行这样的设计思考还是非常必要的。现在一些产品的设计开发中，所缺少的实际上就是深入了解底层操作，这样往往使我们丢失了创新的机会。

本文主要分析如何在硬件基础上直接进行程序设计，介绍如何在底层进行HDLC通信控制操作，以及如何处理数据结构等方面的问题。对于进行驱动程序的设计以及进行系统设计，都提供了良好的借鉴。

1 S3C4510B以及HDLC模块

S3C4510B是三星公司生产的以ARM（Advanced RISC Machines）16/32bits的RISC ARM7TDMI微处理器为内核的一种网络微控制器（NETMCU，Networking MCU），主要用于网络产品（如MUB、Router、HomePNA、SOHO）的开发设计。这款MCU在ARM7TDMI处理器的基础上，外加2个通道的HDLC控制器、I2C总线和2个通道串行接口、1个MAC控制模块以及统一的MII界面，提供10MHz/100MHz以太网的自适应连接。对于网络产品的设计提供了灵活的支持。

在软件开发设计方面，NetMCU使用的是ARM7TDMI处理器内核，所以支持ARM的开发工具（如WindRiver的Tornado、ARM的ARMstd251等）都对其适用，方便用户开发设计，最大限度地获得支持资源。

1.1 S3C4510B中的HDLC模块

S3C4510B的HDLC（High-level Digital Link Controller）控制器拥有2个串行通道。HDLC模块支持符合SDLC标准和HDLC标准的CPU/数据通道接口，包含2个DMA引警;支持使用对应帧的缓冲区描述符结构，而且可以灵活地配置通道物理编码模式（NRZ，FM，MAN），选择本地或者外部时钟;支持通过锁相环路从接收数据流提取时钟信号。使用的HDLC的帧结构如表1所列。

表1

开始标志	地址域	控制域	信息域	帧校验	结束标志
7EH	2/4 Bytes	1Byte	8 bit/Byte	16 bit CRC	7EH

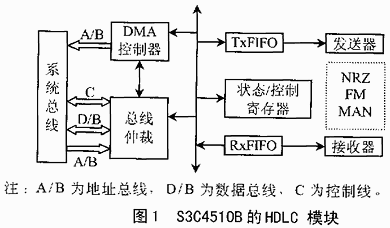

图1是S3C4510B HDLC控制器功能结构，主要包括总线仲裁单元、DMA控制器、8字的发送接收（Tx/Rx）FIFO、状态/控制寄存器和物理收发器。总线总裁单元负责向CPU申请系统总线;DMA控制器使用缓冲描述符在无CPU干预下控制数据帧的收发;8字（字=32bit）FIFO结构对CPU和串行接口的数据进行立即存储;物理收发器控制HDLC通道的运行模式、编解码等;状态/控制寄存器是运行的核心，程序设计人员通过设置，检测这些寄存器控制数据的收发。

1.2 中断模式和HDMA（HDLC DMA）模式

（1）中断模式

HTxFIFO结构通过把帧数据分别写入“帧连续地址”和“帧结束地址”控制发送行为;接收时，作为中断响应，读取HDLC状态寄存器，如果RxFA=1,则可以由CPU从HRxFIFO结构读取数据，直到最后一个Byte标志设置。中断模式下CPU去处理每一次数据的收发。对于一个长帧的数据，通常需要多次CPU进行干扰去填写（或读取）FIFO，导致过多的系统处理开销（overhead），占用CPU资源。如果在有多个外部中断源的系统中，CPU利用效率十分低下。

（2）DMA模式

使用缓冲描述符BD（Buffer Descriptor）结构，可以实现以帧为单位对数据进行接收和发送控制。程序设计人员只需要填写相应BD结构的域信息，配置收发模式，具体的执行细节交给DMA单元控制完成。CPU只是对每一帧进行处理，这样在一帧收发的过程中，系统可以去处理其它的任务，有效地利用CPU资源。关键在于构建BD循环链表。同时应该注意，BD及其对应的缓冲数据区必须放在系统存储区的非缓存区（NonCache），这可以通过设置地址的第26位为1来实现。

1.3 缓冲描述符（BD）

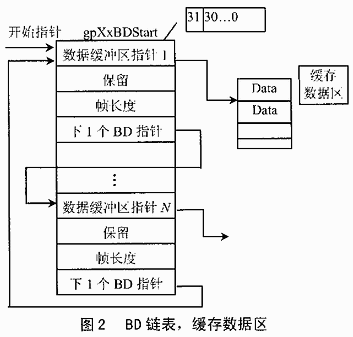

缓冲描述符是S3C5410B使用的一种数据结构，通常构成循环链表。HDMA引擎可以直接读取结构的信息，用户通过填写这些结构中的域去控制HDMA的运行行为。如图2所示，每个BD包括4个域：

①数据缓存指针（data buffer pointer）。第31位标识主权（ownership）关系，表示当前的BD在DMA（1）控制器和CPU（0）之间的所属关系，通常在发送和接收时要对其检查。对于数据长度，通常在发送时写入BD的帧长度域，DMA引擎会根据其发送相应长度的数据。接收数据长度会自动写入这个域。

②保留域。发送BD（Tx），低8位表示发送控制（如前同步信号、CRC模式、BIG/LITTLE端选择等）;接收BD（Rx），保留未用。

③长度域。发送BD，用户写入发送帧的数据长度;接收BD，DMA控制器写入接收帧的数据长度。

④Next BD指针。指向下一个BD，收发BD各自构成一组BD链。

HDMA控制器在使用过一个BD后，会自动读入下一个BD，装入HDMA指针寄存器（HDMAXxPTR）。使用指针gpXxBDStart，指示当前的可用BD位置。在设备中定义为全局变量（X表示T或R）。

1.4 重要的数据类型

BD结构的定义如图2所示。

typedef struct BD{

U32 BufferData Ptr;

//数据缓存区指针，其中第31位标识BD的所有权

U32 Reserved;

//发送BD控制位，定义发送时操作的模式，接收BD保留

U32 StatusLength;

//运行状态，在ISR中检测，也定义对应的数据缓存区的长度

struct BD *NextBD;

//下一个BD指针

}sBuffer Descriptor;

HDLC帧（Frame）定义（如表1）：

typedef struct HDLCFRAME{

U8 address[4]; //地址

U8 control; //控制信息通道为FFH

U8 information[1505]; //信息域，有效的数据

}sHdlcFrame;

HDLC设备结构定义：

typedef struct HDLC_Device {

U32 HDLC_Port; /HDLC通信号

U32 HDLC_Baud; //HDLC波特率

U32 HDLC_Data_format;

//HDLC数据格式，NRZ，NRZI，FM0，FM1，Manchester

//……时钟选择（发送/接收时钟源）……

sBufferDescriptor gpTxBDStart;/*当前的发送BD指针Start of TX BDs*/

sBufferDescriptor *gpRxBDStart; /*当前的接收BD指针Start of RX BDs */

//……状态统计信息（Abort，CRC error,Null list）……

}Hdle_End_Device;

由于在中断服务程序入口无法传递参数，故定义设备为全局变量，程序设计中使用指针传递，提高效率。

Hdlc_End_Device Hdle_Dev; //全局定义

Hdlc_End_Device *pDevice; //函数内部定义

pDevice=(Hdlc_End_Device *)&Hdlc_Dev;

1.5 使用DMA方式的程序设计

（1）初始化流程

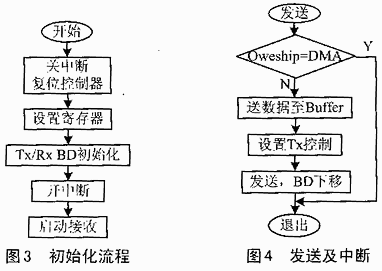

初始化流程如图3所示。

void HdlcInit(void); //系统启动HDLC主初始化函数

Int HdlcChannelInit(Hdlc_End_Device *pDrvCtrl); //关闭中断源、复位DMA控制器和HDLC控制寄存器、设置相关的寄存器、时钟源

void TxBD_initialize(U32 channel,Hdlc_End_Device *pDrvCtrl);

void RxBD_initialize(U32 channel,Hdlc_End_Device *pDrvCtrl);//初始化发送接收BD链，gpXxBDStart指针指向第1个BD，HDMAXXPTR寄存器装入第1个BD地址void HdlcChannelStart(U32 channel); //连接中断服务程序，打开中断，启动接收

（2）HDMA发送过程中断服务程序

HDMA发送过程及中断服务程序如图4所示。void Transmit_Frame(Hdlc_End_Device *pDrvCtrl);//准备数据调用HdlcFramsSend（）

Int HdlcFrameSend(Hdlc_End_Device *pDrvCtrl,U8 *pData,U32 len);

在发送过程中，首先检查gpTxBDStart指向的BD的所有权：如果为DMA所用，应当退出;如果CPU拥有，则可按照HDLC帧的格式填入gpTxBDStart指向的BD对应的缓冲数据区，然后设置BD的控制信息，设置所有权关系为DMA和LASTF指示位，启动发送（使能Tx、TxDMA），并把gpTxBDStart移到下一个位置。

void HdlcTx_Isr(void);//发送中断服务程序，通常只做检测任务，生成错误统计报告

（3）HDMA接收过程及中断服务程序

HDMA接收过程及中断服务程序如图5所示。

void HdlcRx_Isr(void); //如果接收正常完成，调用

//HdlcFrameReceive ();

void HdlcFrameReceive(Hdle_End_Device *pDrvCtrl,U32 IntHDLCStatus);

void HdlcFrameDataGet(Hdlc_End_Device *pDrvCtrl,U8 *pFrameData,U32 len);

数据到达，进入接收中断服务程序。如果接收1帧完成标志位（RxFA）设置，可以进入数据接收程序，由HdlcFrameDataGet（）负责把数据从接收缓冲数据区送用户数据区，进行处理;如果错误，生成错误类型报告。

数据接收完毕，应该把当前的BD交还给接收DMA控制器，设置对应的所有权为DMA，然后把gpRxBDStart移到BD链中的下一个位置。

2 操作系统（OS）设备驱动接口

虽然程序是在ARMstd251中编译，但是整个结构基本是按照驱动程序设计思路，可以通过局部更改转化为OS驱动程序。

在HDLC控制中，如何生成BD链和相应的数据缓存区，是一个关键的问题。通常在无操作系统开发的环境中，这些相应的存储器分配可以采用全局的方式，固定在相应的系统内存区域，并遇射到Noncache区，使用指针快速访问。

在使用OS的情况下，例如pSOS、VxWorks，相应的存储器分配采用动态（calloc()）的方式，尤其需要注意的在退出前必须回收资源。驱动程序设计的目的要为OS提供一个透明（Transparent）的接口，实现OS的I/O例程和硬件驱动无缝衔接。

同时，构建一个良好的设备结构也是十分必要的，可以方便设置、加载和卸载处理。
