贸泽开售Analog Devices用于卫星通信的ADMV4540 K波段正交解调器

导读:2022年3月4日 – 提供超丰富半导体和电子元器件™的业界知名新品引入 (NPI) 分销商贸泽电子 (Mouser Electronics) 即日起备货Analog Devices ADMV4540 K波段正交解调器。ADMV4540是一款高度集成的正交解调器,带有内置合成器,适用于需要全户外装置的新一代K波段高通量地面端卫星通信系统。
关键字:
贸泽电子,正交解调器,通信系统

2022年3月4日 – 提供超丰富半导体和电子元器件™的业界知名新品引入 (NPI) 分销商贸泽电子 (Mouser Electronics) 即日起备货Analog Devices ADMV4540 K波段正交解调器。ADMV4540是一款高度集成的正交解调器,带有内置合成器,适用于需要全户外装置的新一代K波段高通量地面端卫星通信系统。

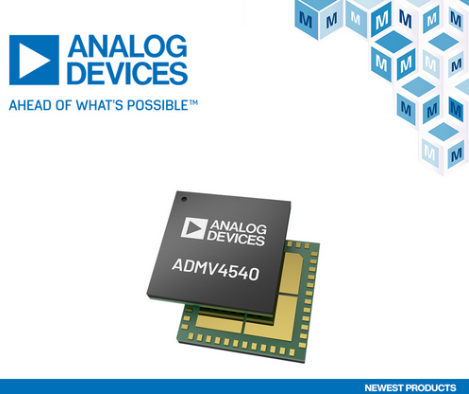

贸泽开售Analog Devices用于卫星通信的ADMV4540 K波段正交解调器

贸泽电子分销的Analog Devices ADMV4540正交解调器是一款单芯片解决方案,供电电压为3.3V,总功耗低于3.2W。该器件带有内置合成器,此合成器包含压控振荡器 (VCO)、下变频器、滤波基带放大器、低噪声放大器 (LNA) 和串行外设接口 (SPI) 控制功能,能让设计人员进一步压缩整体占用空间。

该器件的射频前端由两个LNA路径组成,可支持多天线极化,工作频率范围为17GHz至22GHz。每个路径都具有优化级联的5dB双边带噪声系数,可获得高增益。通过器件的可编程4线SPI可对LNA路径进行选择。

ADMV4540还集成了小数N锁相环和低相位噪声VCO,可为器件的两个双平衡I/Q混频器生成必要的片内局部振荡器信号,使LNA输出下变频至基带。该解调器在信道之间具有出色的匹配,并具有较高的无杂散动态范围 (SFDR) 总增益,非常适合具有密集卫星星座、多重载波和附近有干扰源的卫星通信系统。

针对开发用途,贸泽还分销ADMV4540-EVALZ评估板,该板预装了ADMV4540解调器和各种必需的外部元件。该评估板需要配合系统演示平台-串行 (SDP-S) 控制器板使用,后者需另行购买。
