产品说明：

多通道单片数模转换器（DAC）采用iCMOS工艺开发的，在小型（9 mm×9 mm）封装内提供40个通道、高精度以及±10V的输出电压范围。这些产品具有新的片内设置功能，例如校准寄存器（以便补偿信号误差）和自动待机，保证了在恶劣的高电压工业环境下系统的可靠性，同时简化了印制电路板（PCB）布线。

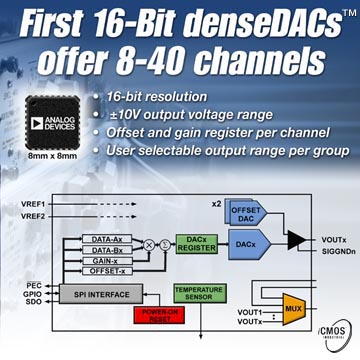

AD5362 denseDAC是具有双极性电压输出、16 bit 微分线性误差（DNL）和14 bit 积分线性误差（INL）的8通道DAC。AD5362集成了每个通道独立的用户可设置失调寄存器和增益寄存器，从而使PCB设计工程师能够校准系统并且补偿可能在信号链任何地方出现的信号误差。50 MHz SPI兼容串口提供了成组寻址，从而促进了多DAC通道的快速更新。AD5362还提供灵活的诊断功能，包括状态回读和数据包纠错（PEC）。可设置输出范围允许用户为不同的输出引脚分配20V以内的不同电压范围（正常输出范围是±10V）。AD5362还集成了温度传感器、热量监测模式、电压监测多路复用器和节电模式--所有这些功能在系统监测中都很有用。

AD5362采用8 mm×8 mm 56引脚 LFCSP封装。其他引脚兼容的AD536x系列的产品提供较多通道（16 通道）或较低分辨率（14 bit）的选择。
