摘要：对当前餐厅管理系统进行分析,设计了一种快速及时的无线呼叫系统。该系统除了解决服务及时问题外,还使得餐厅服务总台对每张餐桌的使用情况了如指掌,进而为餐桌的科学管理提供的可靠依据。

    关键词：单片机 编码器 解码器

在餐厅就餐,经常遇到如下问题。第一,服务员同时为几张餐桌同时提供服务,他们经常因去厨房送顾客点菜单、去收银台替顾客结帐等工作而远离提供服务的餐桌,此时顾客呼叫服务员很不方便。第二,顾客在包房用餐时经常谈及不便于让别人知道的内容,只好时而让服务员回避,时而又人工呼叫服务员,很不方便。第三,若餐厅很大,服务总台很难实时掌握餐桌使用信息,这将直接影响安排顾客就餐。本餐无线呼叫服务系统解决了以上问题。

本系统由顾客呼叫服务系统和餐桌管理系统两个子系统组成。顾客呼叫服务系统的发射机放在餐桌上,顾客按下发射机按键,配备在服务员身上的接收机就会收到呼叫信息。餐桌管理系统的发射机带在服务员身上,餐桌有顾客用餐时按下对应键（开始有顾客占用时连着按二次键,开始空闲时只按一次）,服务总台接到信息后开始计时,顾客走了再按下相应键,这样总服务台对餐桌使用情况就了如指掌了。

1 系统原理

每个子系统由信息发射和信息接收两部分组成,发射机原理如图1所示,接收机原理如图2所示。顾客呼叫服务系统的编码和解码是通过编码、解码芯片实现的,餐桌管理系统的编码和解码是通过单片机实现的。顾客呼叫服务系统的信息处理是通过声、光显示呼叫信息来实现的,餐桌管理系统能够实时显示每台餐桌空闲或占用时间。

2 顾客呼叫服务系统

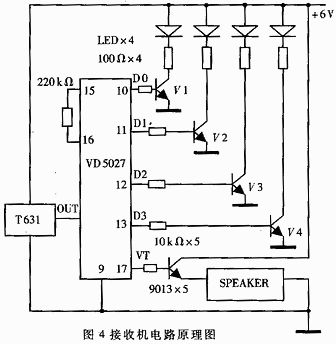

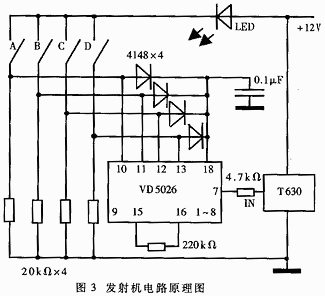

发射机电路原理如图3所示,接收机原理如图4所示。发射机采用VD5026编码器作脉冲数码调制。它具有8位4态地址编码,并有4位数据输入。发射机按键A、B、C、D,分别对应接收机上解码器VD5027的D0、D1、D2、D3数据输出端,A、B、C、D分别代表4张餐桌上的按键。当按下A键时T631接收头收到编码信号后,经内部解调放大整形后由OUT端输出,经VD5027解码处理。当编码指令信息与VD5027所设定的数据一致时,解码有效端VT与对应的数据输出端D0均输出高电平,三极管V1导通,灯亮,VT驱动音乐模块报警,其中D0锁存保持高电平,VT是脉冲电平（要选择触发式音乐模块）。

由于VD5026具有8位4态地址编码,编码端可接高电平“1”、低电平“0”或者“开路”三种状态。因此,最多可以产生3 8=6561种不重复的编码,只选择“1”和“0”两种状态进行编码,总共有2 8=256种编码,每个编码可以管理4张餐桌。因此本系统最大设计能力是为1024张餐桌提供呼叫服务,这足以满足餐厅实际需求。

3 餐桌管理系统

上述T630和T631的工作频率是265MHz。为防止干扰,餐桌管理系统选择了另外一种收发模块,发射模块型号为NT-01TA,接收模块型号为NT-R01F,工作频率为315MHz,样就避免了两个系统相互干扰,同时这种模块更适合与单片机连接。

编码芯片有4位数据位,同样的编码即使采用4-16译码器,最多也只能有16种编码。用这种方法传输餐桌管理信息最多也只能算是16张餐桌信息,无法满足实际需求,因此不能采用编码、解码芯片,而采用软件编解码方案。发射机编码采用AT89C2051单片机,接收机解码采用AT89C51单片机,这样编码和解码就不会有任何限制,可以根据需要确定编码位数,而且也不象编码、解码芯片那样只有地址编码一致时才能接收数据码。为了顾客呼叫系统一致,本系统也采用4位数据编码,服务员编码根据需要采用了8位编码,这样本系统最多可以处理1024张餐桌信息。

餐桌服务员配带有发射机原理如图5所示,服务总台的接收机原理如图6所示。

发射机软件流程图如图7所示。接收机软件由主程序和数据接收中断程序组成,主程序流程图如图8所示,数据接收中断程序流程图如图9所示。

顾客呼叫服务系统从餐桌发送给服务员的数据速率是1.2Kbps,发送数据有8位地址编码和4位数据编码共12bit,发送时间大约需要10ms。因此,只要不发生10ms内几张餐桌同时呼叫这种特殊事件,信息就可以可靠传输。由此可见,数据传输冲突的可能性几乎为零,即使这种小概率事件发生了,只要再重新呼叫一次就可以了。餐桌管理系统数据传输冲突情况大同小异,同样也是小概率事件。
