基于DDS+PLL频率合成源的设计

屈新建1,2,常义林1

（1.西安电子科技大学陕西 西安710071;
2.中电科集团第二十研究所陕西 西安 710068）

　　摘　要： 简述了用DDSAD9854和PLLPE3236所设计的频率合成源的实现方 案,重点对硬件设计中的注意事项进行了详细说明,并且对系统的相位噪声和杂散性能做 了简要分析。最后给出了系统测试结果。
　　关键词：频率合成器;AD9854;PE3236;相位噪声

　　频率合成器是现代电子系统的重要组成部分,在通信、雷达、电子对抗、导航、广播电 视、 遥测遥控、仪器仪表等许多领域中被广泛应用。例如,在雷达设备中,他为发射机的调制 器提供载频信号,也为接收机的混频器提供本振信号;在测试仪器中,他可单独作为标准信号 源。随着电子技术的不断发展,各类电子系统对频率合成器的要求越来越高,对相位噪声、频 率转换时间、频率分辨力、相对工作带宽、体积及功耗等多种指标提出了更高的要求。所以 在研制频率合成源时,应根据具体应用和要求选择适当的方案,以满足系统设计指标要求 。直接频率合成（DDS）技术因有突出的特点,如输出波形灵活且相位连 续（ 这是其最大优势）、频率稳定度高、输出频率分辨率高、频率转换速度快、输出相位噪声低 、集成度高、功耗低、体积小等,使其在频率合成源技术中被广泛应用,但DDS合成频 率比较低且输出频谱杂散较大,又限制了其应用。PLL则具有频带宽、工作频率高、频谱 质量好等优点,但其不足之处为频率分辨率、频率建立时间等方面远不如DDS。如果把两者 结 合起来,取长补短,可以获得更高的频率分辨率,更快的信号建立时间,低相噪和宽输出频率范 围等性能。

1实现原理
　　本频率合成源要求输出频率可控,线性调频频率范围为1.8_~2.2 GHz,且调频 带宽可以改变：50 MHz,100 MHz,200 MHz和400 MHz 4档,调频周期相应为 1 m s,2 ms,4ms,8 ms,相位噪声优于-95 dBc/Hz(@1 kHz)。本 着经济实用的原则,选择了8031单片机控制AD9854 DDS芯片激励PE3236 PLL芯片来输出合成 信号,原理框图如图1所示。

　　系统把要求的频率控制字存贮在只读存贮器ROM中,通过拨位开关控制8031选择给DDS 9854 灌输频率控制字,使9854产生低频线性调频信号（300 MHz参考时钟是与单片机10 MHz时 钟相参的）,经无源低通滤波器LPF1平滑后送到鉴相器PE3236,鉴相器把DDS送来的低频线 性调频信号和要求系统最终输出的线性调频信号经80分频后进行比相,得到误差电压,再经 经典的二阶有源低通滤波器LPF2滤除高次谐波送给压控振荡器VCO,VCO输出系统要求的线性 调频信号。

2硬件设计注意事项
　　由于DDS+PLL是一项成熟的技术,所以在硬件的实现中,各个关键芯片的性能特点在许多 文 章和器件资料中都有介绍,本设计中软件的设置比较简单,这里不做介绍。把硬件设计过程 中的注意事项作为重点,确保信号纯度好、相位噪声低。
　　AD9854芯片是AD公司生产的性能很好的直接数字频率合成芯片。与传统的芯片相比,不但 具 有一般芯片所具有的相位累加器,正弦值存储表,还在相位累加器前加了一级频率累加器 ,后面集成了数模转换器,可提供正交的I/Q两路输出。在频率累加器的作用下产生线性增 加的瞬时频率,经相位累加器输出信号的二次瞬时相位,以此相位值寻址正弦值存储表,得 到与相位对应的幅度量比值,再经数模转换得到连续的阶梯波,经设计的滤波器滤除其中的高 频分量,将得到的信号送到PE3236倍频电路。
　　PE3236芯片是Peregrine  Semiconductor公司生产的一种高性能的整数分频集成数字锁相 环芯 片。他由前置分频器、计数器、频率鉴相器和控制逻辑组成,计数器R和M分配给参考频率和 前置分频器,各自的值储存在20 b的寄存器中,两级20 b锁存器能构成“乒乓”计数器。 附 加的计数器A被用在系数选择逻辑中,频率鉴相器产生控制信号,控制逻辑包含片选接口,数 据能通过串口总线、并口总线、管脚的硬布线3种方式写入。有不同的操作和失锁检测模式 ,他的可编程性和双锁存结构使其更适于用在小数分频器或∑-Δ上 。
2.1AD9854使用中注意的问题
2.1.1正确使用UPDATE信号
　　在AD9854工作过程中,UPDATE信号起着非常重要的作用。从8031送来的数据先存储在I/O 缓 存中,在UPDATE的上升沿数据才送入AD9854的核心。UPDATE信号也是DDS正常工作的一个标 志,上电复位后,该脚应该有一个周期性脉冲信号输出。为了控制UPDATE信号发生时刻,最 好使用外部模式,当转换成外部模式后,该脚变成输入脚。
2.1.2正确接入参考信号
　　本参考信号从外部送来,AD9854为单端输入方式,REFCLKB管脚接地。因300 MHz属于高频 范围,为防止对信号产生较大影响,采用SMB接头输入参考信号,并且到REFCLK管脚的引线 要 短、直。建议不要使用其内部的倍频器或最多只用二倍频。
2.1.3输出信号要避开杂散较大的点
　　对于输出杂散比较大的频率点,如靠近f_c/3,f_c/4,f_c/5等的频率点,在 实际的设计中较难去除,所以应该尽量避开这些杂散点。
2.1.4降低AD9854工作温度
　　AD9854在工作时温度较高,可采用在其上固定散热器的办法解决,也可把无用的 功能模块在控制字中屏蔽掉,通过把控制寄存器地址1DH上相应位置抬高来实现。
2.2PE3236使用中注意的问题
2.2.1正确接入输入信号
　　PE3236的输入信号和AD9854经无源滤波器后输出信号间连接线尽量短且直,防止在信号传 输过程中引入过多干扰。
2.2.2正确接入参考信号
　　因VCO输出的频率在微波段,很容易受到数字电路的影响而使最终输出变坏,所以采用50 Ω同轴电缆传输,且采用SMB接头形式。信号连接点都要求在器件最近处。
2.3锁相环路滤波器设计中注意的问题
　　锁相环路滤波器（LPF2）采用经典的二阶有源环路滤波电路,如图2所示。

2.3.1环路自然频率ω_n的选择
　　从改善VCO近端噪声和减小环路建立时间角度来看,环路自然频率ω_n越高越好 ;但从抑制鉴相频率的角度来看,环路自然频率ω_n越低越好。另外,ω_n太 高对环路稳定性也不利,这是因为ω_n取高了,环路中各种寄生相移因素就不能忽略。
2.3.2阻尼系数ξ的选择
　　环路阻尼系数的选取与环路等效噪声带宽、环路建立时间、环路稳定性均有关。从环路等 效噪声带宽来看,ξ取0.5 时环路等效噪声带宽有一个最小值;从环路稳定性来看,ξ越 大环路越稳定;从环路建立时间来看,当ω_n取值较大时,ξ取大于1的任一值时对环路建立 时间影响不大。环路阻尼系数ξ宜取值为0.8≤ξ≤1。
2.4印制电路板设计
2.4.1合理布线
　　合理的系统布局及印刷板走线是十分重要的。如数字和模拟线路应分离且汇总到电源地上 、不用的管脚接地或接高电平等。为降低干扰,在DDS和PLL的电路板中采用了4层PCB板设 计 ,其中顶层与底层为走线层,中间2层分别为电源层和接地层;VCO采用了微带板。
2.4.2结构设计
　　为避免电路之间的相互干扰,尽量减小由电路内部电磁兼容性不好引起的噪声干 扰,在结构 设计方面,把整个电路分成4块:供电部分、8031与AD9854部分、PE3236部分和VCO输出部分。 在盒体上把他们用隔挡分开,并分别单独加小盖板,采用双层屏蔽以提高他的电磁兼容性能。

3噪声和杂散性能分析

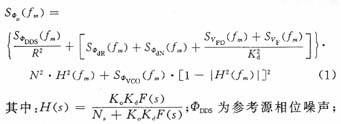

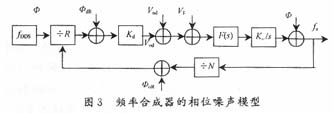

　　频率合成器的噪声来源很多,参考源、鉴相器、环路滤波器中的运算放大器、压 控 振荡器和分频器等。为了分析方便,把这些噪声都看成是由这些部件外部输入的,而把这 些器件本身看成是无噪声的理想部件。考虑到一个实用的频率合成器,在采取各种措施后, 这些噪声都比较小,所以,可以用线性化模型进行分析。图3为DDS+PLL频率合成器的相 位 噪声模型。实际应用中还存在外界耦合到VCO输入的外部干扰的影响,这里只考虑环路内 部相位噪声的影响。由于噪声的随机性且互不相关,因此由各项噪声源引起的输出相位噪声 的功率谱密度可以相加,所以频率合成器输出的相位噪声可用式(1)表示：
　　
Φ_dR为参考源分频器的附加相位噪声; Φ_dN为分频器的附加相位噪声;V_Ｐd为鉴相器的附加噪声电压;Φ _VCO为压控振荡器的相位噪声;V_F为滤波器中运算放大器的等效输入噪 声电压。

　　频率合成器的杂散来源主要有DDS的杂散输出和PLL鉴相频率fr的泄漏。由于DDS的杂 散输出较丰富,当杂散分布在环路带宽以内时,由于PLL的倍频效应使带内的杂散抑制比恶化 ：
　　
其中：N为PLL的分频比;Δω为DDS杂散与主能谱的频差。
　　当DDS的杂散位在PLL环路带宽以外时,受到环路的抑制,从而使杂散抑制比改善：
　　
其中：H(jΔω)为环路滤波器的传递函数。

4测试结果
　　通过对系统测试,无论带宽为50 MHz,100 MHz,200 MHz还是400 MHz的线性调频, 从测试结果看都满足了系统要求,图4给出系统在400 MHz的线性调频结果。笔者测试了系统 在点频1.8 GHz
