导航:摘 要： 介绍了具有串行接口的I/O扩展器EM83010的性能和特点，利用EM83010实现了对MCS51单片机的I/O扩展。
关键词： I/O扩展 串行接口 MCS51单片机
单片机I/O口的扩展，过去常常采用门电路或可编程逻辑器件等来实现，比较麻烦。本文介绍具有串行接口的I/O扩展器EM83010及其应用，从而为设计者提供一种新的I/O口扩展方法。使用EM83010进行I/O扩展，不仅非常简便，而且具有强大的功能。
１ EM83010简介
EM83010是EMC公司生产的带串行接口的I/O扩展器，它具有以下功能及特点：
· 14个双向I/O口线
· 2个I/O寄存器，2个I/O控制寄存器
· 144×8bit片内RAM
· 与MCU通过2线串行接口相连
·2线最多可同时接8片EM83010（此时扩展I/O数量为112个，RAM容量为1152×8bit）
· 工作电压宽：2.5V～5.5V
· 低功耗，工作电流0.5mA，静态电流15μA
· 18DIP／SOIL封装形式
1.1 管脚定义

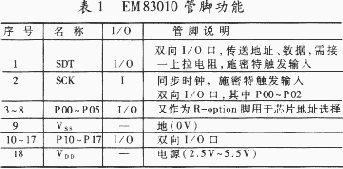

对于18DIP封装的EM83010而言，其管脚功能如表1所示。
1.2 内部功能框图
EM83010内部功能框图如图1所示。EM83010内部主要包括I/O控制逻辑、存储控制逻辑、地址指针、144字节的RAM、状态及控制寄存器、两个端口及其对应的数据寄存器和控制寄存器。
1.3 2线串行接口
EM83010支持双向2线串行接口，其中由SCK提供串行同步时钟，SDT收发数据，并且最多可以有8个EM83010同时共享该总线。

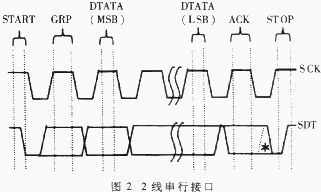

串行总线上数据传送的时序如图2所示。
数据传输依次为：START、GRP位、DATA（控制字节、数据或地址，高位在前，低位在后）、ACK位、STOP。其中START定义为SCK=“1”时SDT的下降沿;STOP定义为SCK=“1”时SDT的上升沿;若GRP=“0”，表示下面的字节是控制字节，否则表示下面的字节是数据或地址;ACK的产生方法是在ACK周期（回应时钟）的高电平期间将SDT拉低。STOP产生之后，SCK、SDT保持高电平状态。
串行总线上定义了三种数据格式：
（ａ) 控制字节的传送
（ｂ） 随机地址的数据读写
（ｃ） 连续地址的数据读写
在以上数据格式中，S：开始（START）;P：停止（STOP）;D：数据（8位）;1：（GRP）高电平;0：（GRP）低电平;A：地址（8位）;K：读数据时有回应（ACK）;C：控制字节（8位）;NK：读数据时无回应（No ACK）。
1.4 控制字节

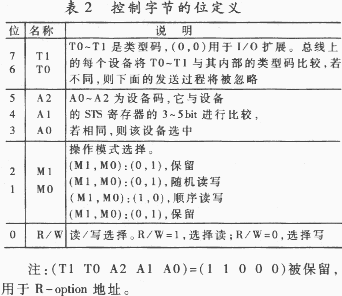

控制字节的位定义如表2所示。
注：（T1 T0 A2 A1 A0）=（1 1 0 0 0）被保留，
用于R－option地址。
1.5 寄存器（I/O端口及RAM）
1.5.1 寄存器（I/O端口、RAM）分配表
寄存器（I/O端口及RAM）分配表如表3所示。
1.5.2 R00～R01（端口0～端口1）
·R00是6位寄存器，对应端口0，读写R00的高2位无意义。
·R01是8位寄存器，对应端口１。
·每个I/O管脚均可定义为输入或输出。
·写入R00和R01时是串行传送的，但数据被刷新到管脚上是同时的;读R00和R01时，管脚数据的 采样也是同时的。
1.5.3 R02和R03（IOC0和IOC1）
·IOC0（R02）是6位寄存器，控制端口0数据I/O的方向，读写IOC0的高2位无意义。
·IOC1（R03）是8位寄存器，控制端口1数据I/O的方向。
·IOC0和IOC1中的“1”置对应管脚为高阻，表示输入;“0”置对应管脚为输出状态。
·上电后，IOC0和IOC1各位均为“1”。
·IOC0和IOC1的接收是串行的，但写入寄存器是同时的。
1.5.4 R04～R93（通用寄存器）
·R04～R93为144字节的通用寄存器（SRAM）。
1.6 R－option地址片选
总线上有多个设备时，每个设备应具有不同的地址。如表1所示，P00～P02可作为R-option 脚，用于芯片的片选。
每个R-option管脚被内部电路微弱拉为高电平，若外接560kΩ电阻接地则读作“0”，否则读作“1”。
上电后必须在控制字节中发出“读R-option”命令（此时Control byte=11000001，且“STOP”上升沿之前应该延时500μs），将片选地址读入后，P00～P02的R-option地址片选才起作用。
P00～P02可作为双向I/O管脚，由于R-option功能的原因，建议P00～P02用作输出脚。
1.7 EM83010的应用电路举例

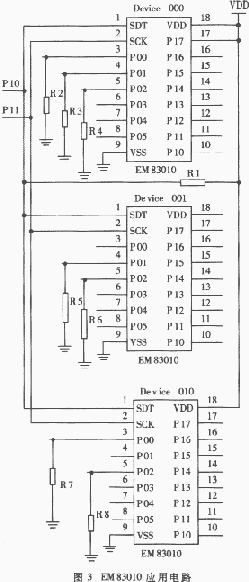

EM83010的应用电路如图3所示。R2～R8=560kΩ，R1=10kΩ，此电路有3片EM83010，共用2根总线（MCS51单片机的P10和P11）。由R2～R8的接法可知，3片EM83010的地址分别为000、001、010。
这样，在图3中，2根I/O线（P10、P11）可扩展14×3=42个I/O口，以及144×3=432字节的RAM。
可见EM83010用于I/O扩展时，不仅便于实现，而且功能强大。
2 EM83010用于MCS51的I/O扩展
2.1 硬件电路
利用EM83010对MCS51单片机进行I/O扩展的硬件电路请参照图3。直接将MCS51单片机的2根I/O口线（如P10、P11）连至SDT、SCK即可。
2.2 软件设计
2.2.1 基本考虑
EM83010的SCK时钟频率最高可为500kHz。对于主频12MHz的MCS51单片机而言，其指令周期不小于1μs，由指令产生的SCK时钟周期不小于2μs，完全满足上述条件。
2.2.2 程序编写
下面以发送控制字节（Control byte）子程序为例，说明MCS51系列单片机对EM83010的控制方法。
;发送控制字节子程序
;Control Byte 存放在累加器Ａ中
ＳＤＴ ｂｉｔ Ｐ１０ ; Ｐ１０与EM83010的ＳＤＴ相连
ＳＣＫ ｂｉｔ Ｐ１１ ; Ｐ１１与EM83010的ＳＣＫ相连
ＴｒａｎｓｍｉｔControl：
ＳＥＴＢ ＳＤＴ ;
ＳＥＴＢ ＳＣＫ ; 在ＳＣＫ高电平期间
ＣＬＲ ＳＤＴ ; 产生“START”（下降沿）
ＣＬＲ ＳＣＫ ;
ＳＥＴＢ ＳＣＫ ; 发送“GRP”（ＧＲＰ＝０）
ＭＯＶ Ｒ０＃０８ ;发送８位的Control Ｂｙｔｅ
ＯｕｔＢｙｔｅ：
ＣＬＲ ＳＣＫ ;
ＲＬＣ Ａ ;带进位标志循环左移位
ＭＯＶ ＳＤＴ，Ｃ ;发送１位数据
ＳＥＴＢ ＳＣＫ ;
ＤＪＮＺ Ｒ０，ＯｕｔＢｙｔｅ ;
ＣＬＲ ＳＣＫ ;
ＳＥＴＢ ＳＣＫ ;
ＪＢ ＳＤＴ，＄ ;等待“ACK”
ＣＬＲ ＳＣＫ ;
ＣＬＲ ＳＤＴ ;
ＳＥＴＢ ＳＣＫ ;在ＳＣＫ高电平期间
ＳＥＴＢ ＳＤＴ ;产生“STOP”(上升沿)
ＲＥＴ ;子程序返回
以上子程序将存放在累加器A中的控制字节Control Byte发送给EM83010，入口地址标号为TransmitControl。该程序在SDT上依次传输了START、GRP、8位Control Byte、ACK、STOP，其中8位Control Byte的串行化主要是由带进位标志循环移位指令（RLC A）实现的。
2.2.3 操作步骤
系统上电后，MCS51单片机应先向EM83010发出“读R-option”命令(与TransmitControl子程序相似，参数A=0C1H，且发送“STOP”上升沿前应延时500μs”)，将片选地址读入后，P00～P02的R-option地址片选才起作用。
接下来，可根据需要对EM83010的端口0、端口1及RAM进行读写，从而实现了单片机I/O口及RAM的扩展。
