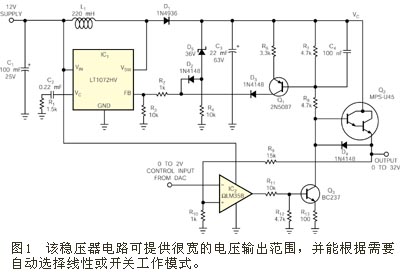

图1 所示电路可在外部 DAC（未示出）控制下为 EEPROM 提供编程电压。您可以用一个电位器来代替该DAC,以建立从12 V电源上工作并能提供 0V~32V 可变输出电压的通用电源。如图1所示,凌特科技公司 (Linear Technology) 的 LT1072HV型可变升压开关稳压器 IC1,驱动一个由运放 IC2、升压级Q3及发射极跟随器达灵顿晶体管Q2组成的 A 类放大器。电阻器R9和R10将放大器的正相环路增益设定为 1+(R9/R10)。
当输出电压低于8V时,开关稳压器IC1保持在关机模式,输出级通过 L1及D1拽取电流。Q1的集电极电压VC测得近似为11.4V,即12V减去D1的正向压降。晶体管Q1监视R7两端的压降,它只测量Q2的一部分集电极－基极电压VCB。一旦VCB超过1V,Q1的集电极电流即保持高得足以使驱动 IC1的反馈输入高于1.25V,该电压反过来又使 IC1关机。
随着输出电压的增加,R7 两端的电压差减小,并且当电压差降至低于 0.9V 时,Q1的集电极电流减小,从而使馈给 IC1的反馈电压降低,并将其导通。升压稳压器的输出电压增大,对于超过 8V 的所有输出,Q1至IC1反馈环路将Q2两端的集电极－发射极电压差调整为恒定的3V。如果将IC2输出接地,则Q3关断并迫使Q2进入饱和,Q1周围的反馈环路开路,并允许电路的输出电压增大。二极管D5及相关元件构成一个将 IC1输出限制为 37V 的过压保护箝位电路。
电阻分压器R9和R10以及IC2确定输出电压的范围。除选择Q1及Q3的VCE额定值以承受所需的最高输出电压外,其它元件值并不重要。如果您用D5、Q1及Q3来替换适当的元件,则电路可提供与IC1 最大输出开关额定电压（对于LT1072HV变体产品为75V）一样高 的输出电压——－3V。
|
|
