特性:
- 实时时钟(RTC)计秒、分、时、日期、月、星期和年,并且带闰年,有效补偿到2100年
- 31字节、电池备份的、非易失性(NV)RAM来存储数据
- 串行I/O使得引脚数量最少
- 宽范围工作电压,2.0V到5.5V
- 在2.0V时,功耗小于300nA
- 在时钟/RAM中读/写连续地址的方式为脉冲串式
- 8引脚DIP或可选的8引脚SOIC用于表面安装
- 简单的3线接口
- TTL兼容(Vcc=5V)
- 可选工业级温度范围:-40℃到+85℃
- 与DS1202兼容
- 担保人实验室(UL,Underwriters Laboratory)认证
定购信息
DS1302 8脚DIP(300-mil)
DS1302N 8脚DIP(工业级)
DS1302S 8脚SOIC(200-mil)
DS1302SN 8脚SOIC(工业级)
DS1302Z 8脚SOIC(150-mil)
DS1302ZN 8脚SOIC(工业级)
DS1302S-16 16脚SOIC(300-mil)
DS1302SN-16 16脚SOIC(工业级)
引脚分配
引脚说明
X1,X2 -32.768kHz晶振引脚
GND -地
RST -复位
I/O -数据输入/输出
SCLK -串行时钟
VCC1,VCC2 -电源引脚
说明
点滴式充电计时芯片DS1302包含一个RTC/日历和31字节的静态RAM。它通过一个简单的串口与微控制器之间通信。RTC/日历提供秒、分、时、日期、星期、月和年信息。对于少于31天的月份,月末日期会自动调整,包括对闰年的修正。时钟即可以为24小时的形式,也可以为带AM/PM标志的12小时形式。
通过使用同步串行通信,使得DS1302与微控制器的接口大大简化。只需三根线就可以与时钟/RAM通信:1)RST(复位),2)I/O(数据线),和3)SCLK(串行时钟)。数据可以从时钟/RAM中传入传出一次一个字节,也可以连续操作最多31个字节。DS1302设计用于非常低的功耗,可以在少于1mW的功耗时保持数据和时钟信息。
DS1302是DS1202的后续产品。除了DS1202基本的计时功能外,DS1302还有一些附加特性:双电源引脚(一个用于主电源,一个用于备份电源),为VCC1的可编程充电,七个附加字节的高速暂存存储器。

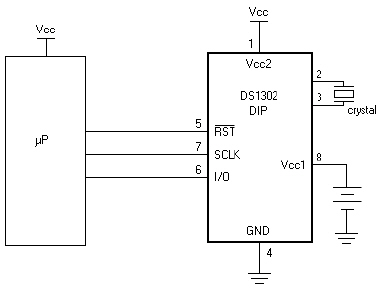

典型应用电路
