窗比较器 |
| 发布时间:2006年7月14日 点击次数:893 |
| 来源: 作者: |

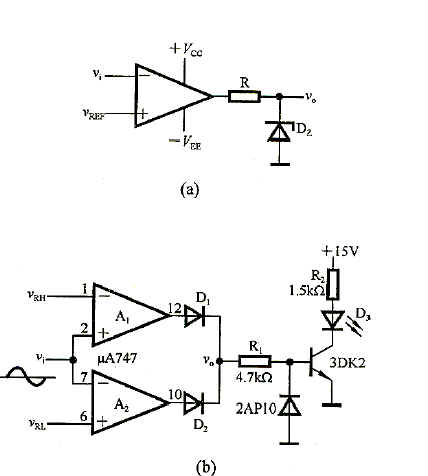

窗比较器 由运放构成的电压比较器电路如图(a)所示。此电路为同相比较器,即当输人信号的值Vi大于参考电压的值VREF时,运放的输出接近于正电源电压+VCC。,当Vi小于参考电压VREF时,运放的输出接近于负电源电压-VEE。其中,限流电阻R与稳压二极管DZ组成限幅电路,可使输出Vo为所需要的电压值。
图(b)所示电路为窗比较器电路,它由同相比较器A1、反相比较器A2,及二极管D1、D2组成。该电路的功能是,可以判别输入电压的值Vi是否介于下参考电压VRL与上参考电压VRH之间(所谓的窗)。如果VRL<Vi<VRH,窗比较器的输出电压的值Vo为零,如果输入电压Vi<VRL或Vi>VRH,则输出电压Vo将等于运放的饱和输出电压+VSAT (+VSAT 比+Vcc小1 4V左右)。可以用发光二极管判别窗比较器的输出电平。窗比较器广泛用于信号的电平监测与报警。 |
|
|
|
