服务于便携式应用的LED驱动器系列

发布时间:2006年8月1日 点击次数:1075
来源:   作者:

 生产商:安森美半导体 ON SEMICONDUCTOR

 产品说明:

该系列包括三款新型白光LED驱动器,专为手机、数码相机、MP3播放器和其他便携式消费类电子设备的背光应用而设计,用于驱动其中的高亮度LED。

电感解决方案

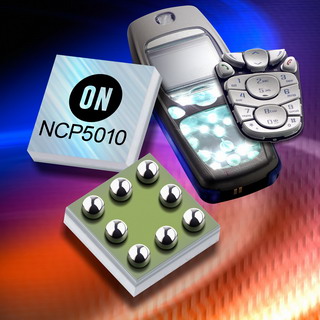

NCP5010提供高达22V电压,通常为LCD背光应用的2至5个串联白光LED供电。其能效高达84%,关机电流1μA,工作输入电压范围为2.7~5.5V。它具备true cut-off、短路和过压保护功能,并提供欠压切断;采用倒装芯片封装,占板面积不到3mm2,高度只有0.6mm。其PWM升压转换器的频率为1MHz,并集成肖特基整流器,能以小电感器和电容器优化板设计,节省更多板空间。

电荷泵解决方案
NCP5604A和NCP5604B驱动3个或4个LED,每个LED的电流分别可达25mA。电流匹配容差仅0.5%,确保LED亮度一致性能良好。二者能效高达90%,静态电流低于1μA,工作输入电压范围为2.7~5.5V,并且具有短路和过压保护功能。

NCP5604A和NCP5604B均采用纤薄形QFN封装(WQFN),仅占用0.8mm空间,非常适用于超薄形手机。
