产品说明：

MAX9508/MAX9512视频滤波器是模拟标准清晰度视频滤波器,配备了智能电源管理和SmartSleep技术。当检测到视频输入信号和存在输出负载的时候,SmartSleep才打开视频滤波器。

SmartSleep的功能把每一个单独的视频通道分为：待机、主动检测或完全工作三种模式。如果没有主动视频输入信号(没有检测到同步),则器件的电源管理电路把芯片设置为待机模式(电源电流为7mA);如果芯片的主动视频检测电路发现同步信号,则把每一个通道设置为主动检测模式,并检查是否存在相应的输出负载(电源电流为17mA);如果检测电路感应到视频通道上的信号及相应的输出负载,它就把芯片设置为完全工作模式(选择性地激活通道),此时,加上输出负载电流,每一个通道消耗3.3mA。

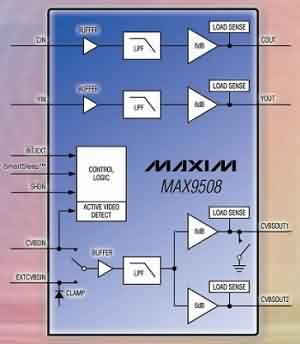

MAX9508的工作电源是2.7～3.6V,包含三个重建滤波器(6.75MHz通带)、四个视频放大器和在两个CVBS输出上的一个二选一下拉开关。该开关可以被用做2选1开关以选择两个输入源;同一个开关,还可以控制位于CVBS视频连接的双向视频信号,而不必独立的开关或继电器。后一种功能对于便携式DVD播放器特别有用,它常常采用同一个连接器来驱动复合视频输出,并接收外部视频信号,提供给便携式DVD播放器的LCD面板显示。两个CVBS输出可以被直流耦合并驱动最多两个对地视频负载,或交流耦合到一个视频负载。

MAX9512配备的Y/C混合器针对便携式媒体播放器进行了优化,该Y/C到CVBS的混合器从亮度和色度分量创建复合视频信号。与MAX9508一样,MAX9512的输出可以被直流耦合到最多两个对地视频负载,或交流耦合到一个视频负载。
