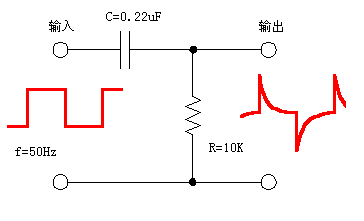

微分电路是电子线路中最常见的电路之一，弄清它的原理对我们看懂电路图、理解微分电路的作用很有帮助，这里我们将对微分电路做一个简单介绍。图1给出了一个标准的微分电路形式。为表达方便，这里我们使输入为频率为50Hz的方波，经过微分电路后，输出为变化很陡峭的曲线。图2是用示波器显示的输入和输出的波形。
当第一个方波电压加在微分电路的两端（输入端）时，电容C上的电压开始因充电而增加。而流过电容C的电流则随着充电电压的上升而下降。电流经过微分电路（R、C）的规律可用下面的公式来表达（可参考右图）：
-
i-充电电流（A）;
-
v-输入信号电压（V）;
-
R-电路电阻值（欧姆）;
-
C-电路电容值（F）;
-
e-自然对数常数（2.71828）;
-
t-信号电压作用时间（秒）;
-
CR-R、C常数（R*C）
i = (V/R)e-(t/CR)

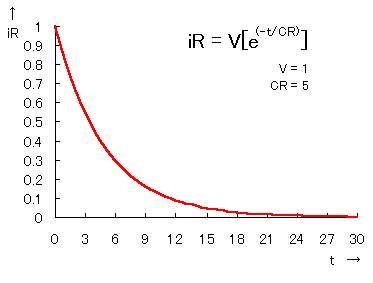

由此我们可以看出输出部分即电阻上的电压为i*R，结合上面的计算，我们可以得出输出电压曲线计算公式为（其曲线见下图）：
- iR = V[e-(t/CR)]
