PCB布线设计(之四) |
| 发布时间:2005年5月8日 点击次数:764 |
| 来源: 作者:Microchip公司/BonnieC.Baker,EzanaHaile |
AD转换器的精度和分辨率增加时使用的布线技巧 最初,模数(A/D)转换器起源于模拟范例,其中物理硅的大部分是模拟。随着新的设计拓扑学发展,此范例演变为,在低速A/D转换器中数字占主要部分。尽管A/D转换器片内由模拟占主导转变为由数字占主导,PCB的布线准则却没有改变。当布线设计人员设计混合信号电路时,为实现有效布线,仍需要关键的布线知识。本文将以逐次逼近型A/D转换器和∑-△型A/D转换器为例,探讨A/D转换器所需的PCB布线策略。

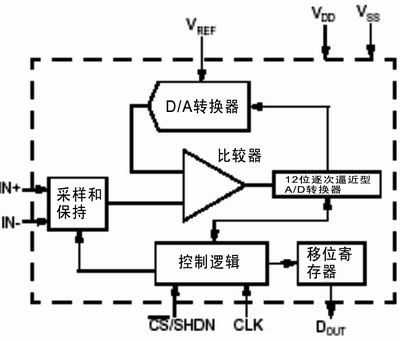

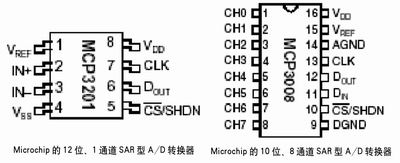

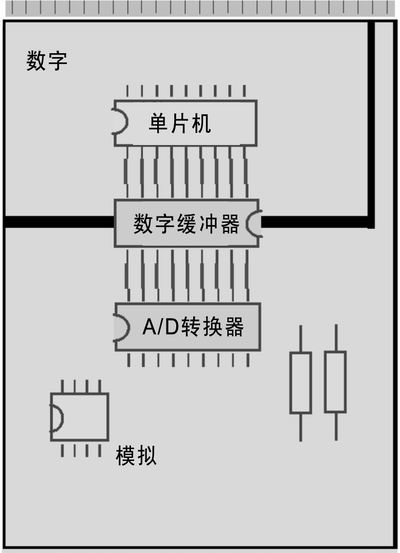

逐次逼近型A/D转换器的布线 图2. 逐次逼近型A/D转换器,无论其分辨率是多少位,通常至少有两个地连接端:AGND和DGND。此处以Microchip的A/D转换器 MCP4008和MCP3001为例。 对于更高分辨率的逐次逼近型A/D转换器(16位和18位转换器),在将数字噪声与“安静”的模拟转换器和电源平面隔离开时,需要另外稍加注意。当这些器件与单片机接口时,应该使用外部的数字缓冲器,以获得无噪声运行。尽管这些类型的逐次逼近型A/D转换器通常在数字输出侧有内部双缓冲器,还是要使用外部缓冲器,以进一步将转换器中的模拟电路与数字总线噪声隔离开。这种系统的正确电源策略如图3所示。 图3.对于高分辨率的逐次逼近型A/D转换器,转换器的电源和地应该连接到模拟平面。然后,A/D转换器的数字输出应使用外部的三态输出缓冲器缓冲。这些缓冲器除了具有高驱动能力外,还具有隔离模拟和数字侧的作用。 结论 |
|
|
|
|
