电子设计应用2003年第5期

TFT LCD面板需要三个电源：VDD、VON和VOFF。VDD通常为13V，用来给视频信号通路提供电源。VON通常为25V，用来提供TFT单元门驱动偏置电压的导通。VOFF通常为-10V，用来提供TFT单元门驱动偏置电压的关断。为了避免在启动期间显示错误的图像，确保三个电源正确的上电时序是非常关键的。
由于需要一个较高的电流，VDD通常由一个升压转换器产生，VON由充电泵产生，如图1所示。VDD和VOFF使用同一个使能控制管脚，因此在上电时同时被使能。VON的使能延迟时间由与VIN相连的200kW电阻和0.1mF的电容确定。图2所示为PMOS FET源极的充电泵输出波形图，充电泵的禁止信号导致中间电压跳变到VCP，并通过D1和D2把VCP拉高到VDD。

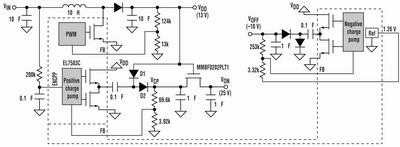

图1  TFT LCD面板电路需要VDD、VON和VOFF三个电源

图2  PMOS FET源极的充电泵输出波形图

充电泵使能后会导致另一个大的电压跳变。对于TFT LCD的上电来说，直接从VDD跳变到VCP可能会使TFT LCD单元过早的上电，从而产生错误的视频信号。一个简单的解决方案如图1所示。在充电泵使能前，PMOS的门极连接到VDD，此时VCP和VDD具有相同的电位。所以没有足够的偏置电压使PMOS导通，VON输出信号保持低。当充电泵使能后，VCP将比VDD高很多，所以能够导通PMOS，提供到VON的电流通路。■(珊译)
