作者:王兵 来源:现代电子技术

【摘　要】　介绍了用单片机设计微型电子琴的方法。给出了电路、程序框图及程序。
    关键词：单片机,电子琴,程序
　
　　单片机因其体积小、功能强、价格低廉而得到广泛应用。本文介绍用AT89C51单片机设计微型电子琴的方法,仅需AT89C51最小系统,扩展一组小键盘（这里以4×4键盘为例,可按需要扩展）,再加一片LM386做音频小功放,输出到扬声器。电源可由三节5号电池提供。

1设计原理
　　乐音实际上是有固定周期的信号。我们可以用AT89C51的一个定时器（如T1）控制,在P3．4脚上输出方波周期信号,产生乐音。根据不同的按键,调节T1的溢出时间,可输出不同频率的乐音,这样就做出了一台微型电子琴。

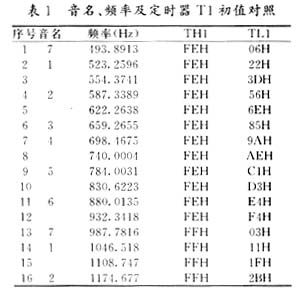

　　每个乐音的音高（频率）是固定的,表1列出了一个8度以及其上下共16个音的音名、频率及定时器T1初值对照（设晶体频率为6MHz）,供参考。

2硬件电路设计

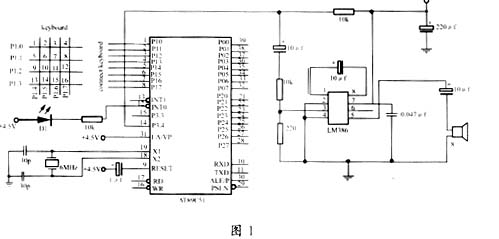

　　微型电子琴的电原理图见图1,其中键盘可使用小按键,排成钢琴键盘状（键多时可分为几排）,图中还增加了一只按键指示灯（D1）。
3软件设计
　　软件由初始化程序、主程序、定时器1中断服务程序、键盘扫描程序和延时程序组成。

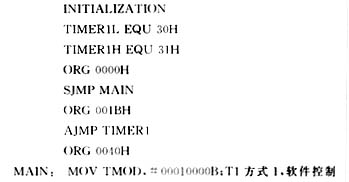

   （1）初始化程序如下：　　

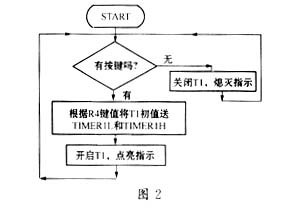

主程序框图见图2。

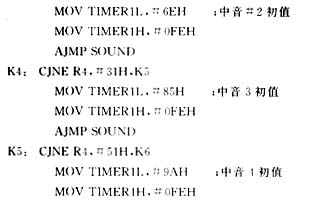

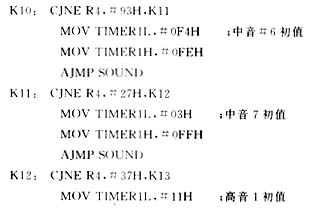

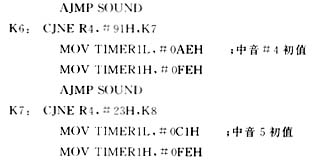

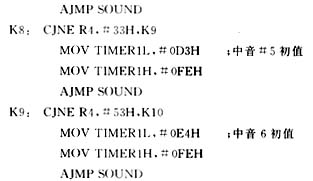

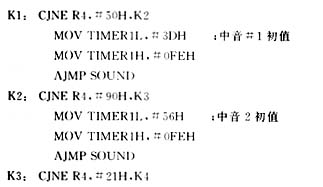

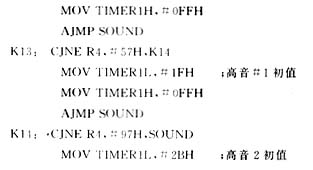

   （2）主程序：
　

   　CJNE R4,＃00H,
PLAYKEY;判断有无键按下　　
　　CLR TR1　　　;无键按下关闭T1　　
　　SETBP3．2　　　;无键按下熄灭指示灯　　
　　SJMPSTART　　;跳回开始位置
PLAYKEY：CJNE R4,＃20H,K0;有键按下由键值给TIMER1L和TIMER1H赋值　









   （3）定时器1中断服务程序框图见图3。

　　定时器1中断服务程序：

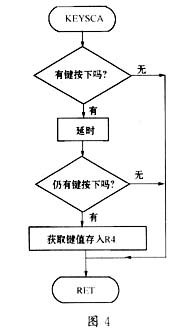

   （4）键盘扫描程序框图如图4所示。

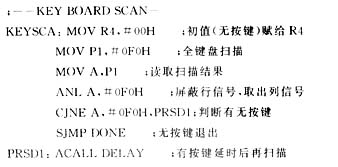

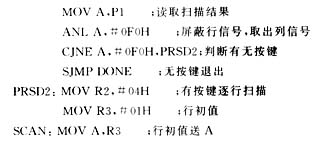

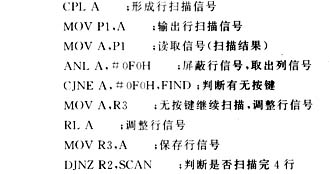

　　键盘扫描程序：





4结束语
　　本文介绍了用单片机设计微型电子琴的方法,只要依次将本文中各段程序连写,就是完整的16键微型电子琴程序,有兴趣的读者可以设计键数更多的微型电子琴,甚至可以给微型电子琴添加演奏示范曲的功能^〔1〕。如果读者有更高的编程技巧,可以通过编程检测并记录按键的时间,做出具有录音功能的微型电子琴。
