超级简单的电笔的制作资料

这个电笔可以检测1.8V-220V的直流或交流电压，对于直流可以指示电源的极性。

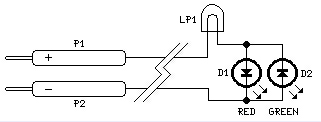

电路图如下：


元件列表：

D1    3mm或5mm的红色发光二极管
D2    3mm或5mm的绿色发光二极管
LP1   220V 6W 的小灯泡
P1    红表笔
P2    黑表笔

  电路原理：

    这个电路并没有什么独特之处，但是它很实用，成本低廉，制作简单，值得一试。
    对于直流电源，当红表笔接直流电源的正极，黑表笔接直流电源的负极时，红色发光管点亮。反之，绿色发光管点亮。当被测电源为交流时，两个发光管都点亮。

    电路中加入一个220V 6W的小灯泡是起限流作用，因为灯泡点亮后，灯丝电阻特别大，当被测电源为220V交流电时，发光管上的电流被限制在40mA左右。这种灯泡的启动电压大约是30V。电压越高，灯泡就越亮。

    由于灯泡的灯丝相当于一个电阻，本电路的测量范围为1.8V－220V。
