采用MAX5026实现可编程APD偏置电路

发布时间:2002年3月13日 点击次数:686
来源:今日电子   作者:

Maxim公司北京办事处



  光通信接收器中常常采用雪崩光敏管(APD)作为PIN二极管,APD具有较高的灵敏度,但需要为给定的光通量需要提供特殊的偏置电路,以产生适当的电子流。MAX5026是一种低噪声、固定频率的升压转换器,非常适用于构建低噪声APD偏置电源。

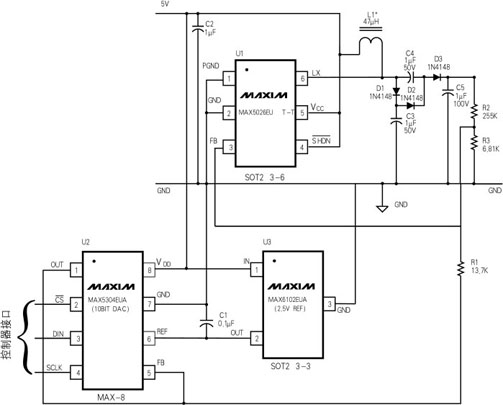

  图1所示为采用MAX5026构建的数字可编程低噪声APD偏置应用电路,工作于间断的电感电流模式,利用MAX5304数/模转换器和一个2.5V基准源MAX6102调节输出电压,可调节范围为25~71V,步长45mV,要输出24.79V电压时,需要向MAX5304串行输入B11 1111 1111,输出71.32V时,则改为B00 0000 0000。为避免高频噪声,在设计中降低了MAX5026的开关频率,内置开关频率为500kHz,内部横向DMOS开关额定电压达40V,配合外部倍压电路C3、D2、D3和C4,输出电压可以达到71V。


  倍压电路工作在稳态时,如果LX引脚为低电平,则内部DMOS开关为导通状态,电容C2在此导通期间将电荷传送给C3,同时,电感L1充电。当内部DMOS开关断开时,电感中已经建立的电流为D1、D3提供正向偏置,C4上提供的输出总电压等于VC2与VC3之和。5V输入、71V输出时,图1所示电路可提供大于1mA的输出电流。图2是输出电压为71V、负载电流为1mA、输出端采用1μF陶瓷旁路电容时测试的输出电压纹波,输出纹波低于100mV,低噪声特性显而易见。如果在输出端并联一个10μF、100V的VX系列电解电容,可进一步降低输出纹波,使纹波电压降至20mV。
