MIS公司出品的TH71112芯片内包含低噪声放大器(LNA)、两级混频器(MIX1,MIX2)、锁相环合成器(PLL Synthesizer)、基准晶体振荡器(RO)、中频放大器(IFA)、相频检波器(PFD)等电路。LNA是一个高灵敏度的接收射频信号的共发－共基放大器。混频器1(MIX1)将射频信号下变频到中频1(IF1),混频器2(MIX2)将中频信号1下变频到中频信号2(IF2),中频放大器(IFA)放大中频信号2和限幅中频信号并产生RSSI信号。相位重合解调器和混频器3解调中频信号。运算放大器(OA)进行数据限幅、滤波和ASK检测。锁相环合成器(PLL Synthesizer)由压控振荡器(VCO1)、反馈式分频器(DIV16和DIV2)、基准晶体振荡器(RO)、相频检波器(PFD)、充电泵(CP)等电路组成,产生第1级和第2级本振信号LO1和LO2。
| | 管脚 | 符号 | 功能 | | 1,5,10,22,25,30 | VEE | 地 | | 2 | GAIN-LNA | 低燥声放大器（LNA）增益控制 | | 3 | OUT-LNA | LNA输出,连接到外接的LC调谐 | | 4 | IN-MIXI | 混频器1（MIX1）输入,单端阻抗约33Ω | | 6 | IF1P | 中频1（IF1）集电极开路输出,连接到第一级IF的外接LC回路 | | 7 | IFIN | 中频1（IF1）集电极开路输出,连接到第一级IF的外接LC回路 | | 8,14,17,27,32 | VCC | 电源输入 | | 9 | OUT-MIX2 | 混频器2（MIX2）输入,输出阻抗约330Ω | | 11 | IFA | 中频放大器（IFA）输入,输入阻抗约2.2Ω | | 12 | FBC1 | 连接外接的中频放大器反馈电容 | | 13 | FBC2 | 连接外接的中频放大器反馈电容 | | 15 | OUT-IFA | 中频放大器输出 | | 16 | IN-DEM | 解调器（DEMOD）的输入,到混频器３ | | 18 | OUT-OA | 运算放大器（OA）输出 | | 19 | OAN | 运算放大器（OA）负极输入 | | 20 | OAP | 运算放大器（OA）正极输入。OAN和OAP之间的输入电压限制在大约0.7Vpp | | 21 | RSSI | RSSI输出,输出阻抗约36kΩ | | 23 | OUTP | FSK/FM正输出,输出阻抗100Ω-300Ω | | 24 | OUTN | FSK/FM负输出,输出阻抗100Ω-300Ω | | 26 | RO | 基准感振荡器输入,外接晶体振荡器和电容 | | 28 | ENRX | 模式控制输入 | | 29 | LF | 充电泵输出和压控振荡器1(VCO1)控制输入 | | 31 | IN-LNA | LNA输入,单端阻抗约26Ω | |
TH71112采用两级下变频,MIX1和MIX2由芯片内部的本振信号LO1和LO2驱动,与射频前端滤波器共同实现一个高的镜像抑制。有效的射频前端滤波是在LNA的前端使用SAW、陶瓷或者LC滤波器,和在LNA的输出使用LC滤波器。
TH71112采用LQFP32封装,各功能如表所示。
使用TH71112接收器芯片可以组成不同的电路结构,以满足不同的需求。对于FSK/FM接收,在相位重合解调器中使用IF谐振回路,谐振回路可由陶瓷谐振器或者LC谐振回路组成。在ASK结构时,RSSI信号馈送到ASK检波器,ASK检波器由OA组成。

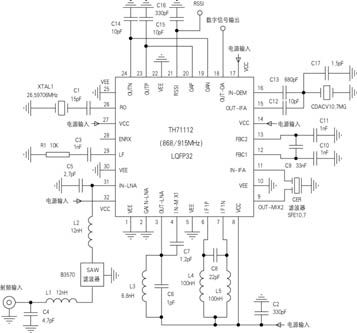

FSK接收电路如下图所示。该FSK/ASK/FM接收电路工作在800MHz～960MHz频段,与TH7108等配套,能接收模拟和数字FSK/ASK/FM信号。FSK数据速率可达40kbit/s,ASK数据速率可达80kbit/s,FM带宽15kHz,灵敏度为-109dBm,电源电压2.5V～5.5V,电流6.0mA～11mA,待机模式电流为100nA,适用于无钥匙进入系统、安防系统、遥控遥测系统、数据通信等系统。
|
|
|
