在QuartusII中使用上述niosII系统

发布时间:2006年6月18日 点击次数:880
来源:   作者:


:在QuartusII中使用上述niosII系统

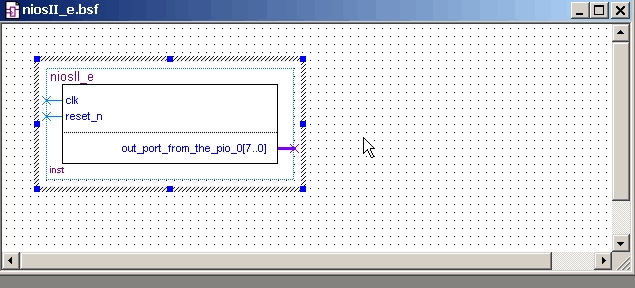

在 SOPC Builder正确运行完毕后,可以在QuartusII中,打开SOPC Builder生成的niosII_e.bsf,检查一下引脚,看看跟你的设想是否有误,如下图,niosII_e有两个input:clk,reset_n,一组output:out_port_from_the_piop[7:0]

如下图:

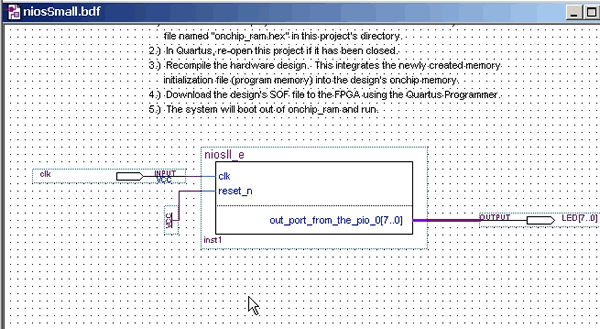

你可以使用上述的niosII_e,来构造你自己的系统。如下图,我简单得创建了nisoSmall.bdf,来使用该niosII_e。

nios clk to clk

niso reset_n to VCC

out_port_from_the_pio_0[7:0] to LED[7:0]







第三节:编写程序。

在Alter SOPC Builder中,点击Run Nios II IDE,启动Nios II IDE,如下图:







在Nios II IDE中,选择File -> New -> Project,开启New Project 对话框

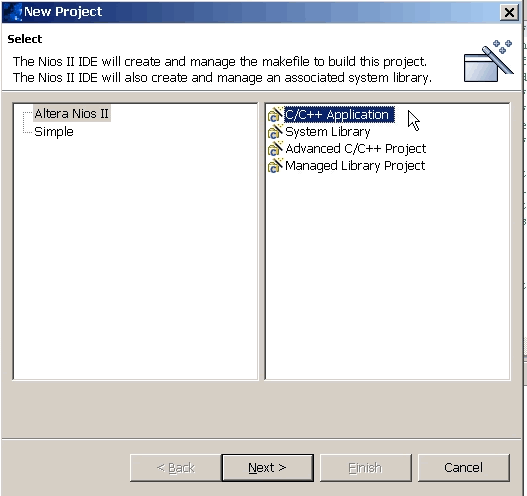

选择 C/C++ Application,如下图。然后选择Next,进入下一步。

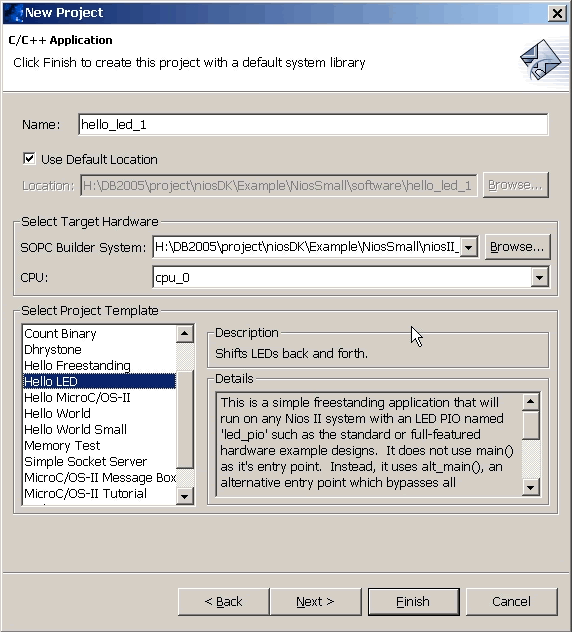

填写你自己的Project Name,比如我填写hello_led_1;在Select Project Template中,我选择Hello LED(因为存放程序的sram只有2kbytes,所以许多Template不可用),如下图。然后选择Next,进入下一步。

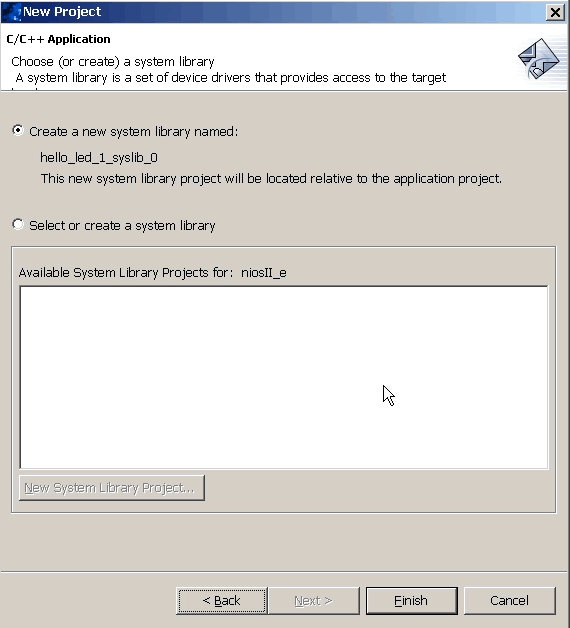

选择Create a new system library named:,最后点击Finish,创建项目。如下图:

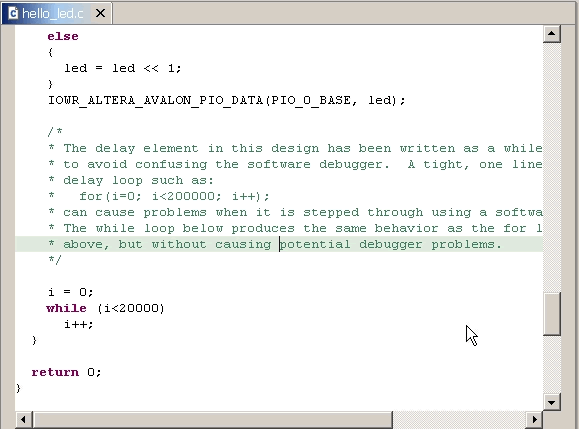

打开项目中的文件:hello_led.c,进行适当的修改。

比如,我将PIO的基地址修改为PIO_0_BASE;while(i<200000)修改为while(i<20000).你可以依照你的需求修改!









然后选择Project->Build All(Ctrl+B),编译整个项目。

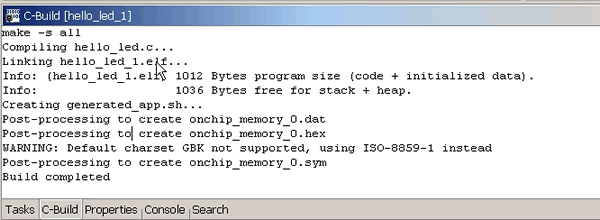

如果无误,可以看到以下信息:Build completed.如果看到了该条提示,恭喜恭喜,距离成功只有一步之遥了!







第四节:编译整个项目。

然后,在QuartusII中,选择Processing -> Star Compilation,开始编译整个项目。

你又可以坐下来喝杯咖啡了,反正我是等了又十来分钟。

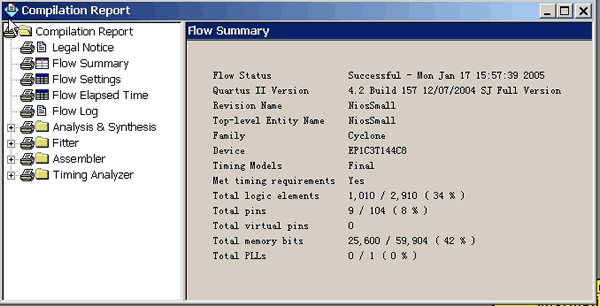

成功后,可以看到如下信息:如果到了这一步,赫赫,基本上大功告成了!







第五节:下载与测试。

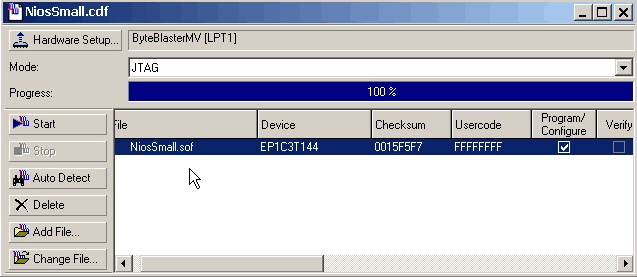

最后,选择Tools ->Programmer,下载整个配置到FPGA中,如下图。





下载成功后,可以看到LED的有规律的变化。(物理硬件中,我只用了一个LED,观察到LED是常亮,有规律得熄灭,因为我的LED是低电平才发光,与设计完全吻合!)

OK,做到这一步,就大功告成了!
