单片集成编码器SAA7185及其应用

发布时间:2005年8月5日点击次数:542

来源:国外电子元器件作者:于晓琳张崇邓长军

摘要：SAA7185是PHILIPS公司推出的内含10-bit DACs的数字视频编码器。它集D/A和编码于一身,并可以对输入的16比特YUV方式、CCIR656格式和ＭＰＥＧ格式等数据进行编码及D/A转换数字到模拟的转换　,以输出PAL制式、NTSC制式的复合视频信号(CVBS)或S-Video方式的Y/C分量信号和复合全电视信号。因此,SAA7185可广泛应用于VCD小影碟机、放映机和数字电视等许多系统中。文中详细介绍了它的结构特点、引脚功能和工作原理,给出了它的典型应用电路。

关键词：数字视频编码器;SAA7185;D/A转换

１概述

ＳＡＡ７１８５是ＰＨＩＬＩＰＳ公司的多功能数字视频编码器。它能接收１６／８ｂｉｔ的４:２:２的ＹＵＶ格式、ＣＣＩＲ６５６格式或８ｂｉｔＭＰＥＧ格式的视频数据,并将其编码成ＰＡＬ制式、ＮＴＳＣ制式的复合视频信号(ＣＶＢＳ)或Ｓ－Ｖｉｄｅｏ方式的Ｙ／Ｃ分量信号和复合全电视信号。ＳＡＡ７１８５先进高度的灵活性和多种方式的输入和输出接口特性使其能够完成多种转换,从而使得ＳＡＡ７１８５可以广泛应用于ＶＣＤ小影碟机、放映机和数字电视等许多系统中。它的主要特点有：

● 是一种数字ＰＡＬ／ＮＴＳＣ电视制式编码器;

● 具有８ｂｉｔＭＰＥＧ和１６ｂｉｔＹＵＶ输入端口;

● 可选择Ｉ２Ｃ总线或ＭＰＵ并行两种控制方式;

● 编码器有主、从两种工作方式;

● 输入行、场同步和输出行同步相位可编程;

● 可对输出同步信号和消隐信号的上升／下降时间进行控制;

● 可以同时输出复合视频信号(ＣＶＢＳ)和Ｓ－Ｖｉｄｅｏ方式的Ｙ／Ｃ分量信号和复合全电视信号。

２引脚功能

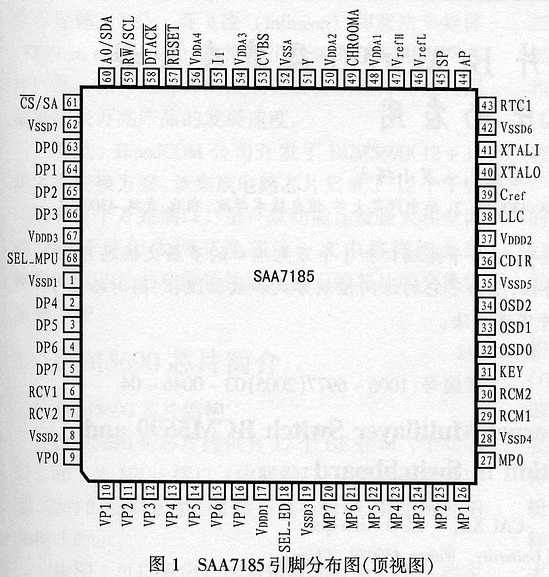

ＳＡＡ７１８５的引脚排列如图１（顶视图）所示。它采用ＰＬＣＣ６８封装。各引脚的功能及说明如表１所列。

表1 SAA7185的引脚功能描述

管脚	名称	I/O/P/G	功能描述
1,8,19,28,35,42,62	VSSD1-7	G	数字地
2～5	DP4～7	I/O	数据口的高4位。如果管脚68（SEL-MPU）为高电平,这些端口就是并行MPU数据总线接口;否则,就是视频数据的UV数据端口
6	RCV1	I/O	视频光栅控制端口1。取决于同步模式,该管脚接收或提供一个VS/FS/FSEQ信号
7	RCV2	I/O	视频光栅控制端口2。取决于同步模式,该管脚接收或提供一个VS/HREF/CBL信号
9～16	VP0～VP7	O	视频端口。兼容CCIR 656格式的输入视频数据,如果输入的是16比特的DIG-TV2格式的数据,则它们就是Y数据输入端口
17,37,67	VDDD1-3	P	数字供电
18	SEL-ED	I	选择解码器的输入数据,来自于MPEG端口或视频端口
20～27	MP7～MP0	I	MPEG端口。是一个支持CCIR 656格式的复用的YUV数据输入端口
17,37,67	VDDD1-3	P	数据供电
18	SEL-ED	I	选择解码器的输入数据,来自于MPEG端口或视频端口
2027	MP7MP0	I	MPEG端口。是一个支持CCIR 656格式的复用的YUV数据输入端口
29	RCM1	I	MPEG光栅控制端口1。该管脚提供一个VS/FS/FSEQ信号
30	RCM2	I	MPEG光栅控制端口2。该管脚提供一个HS信号
31	KEY	I	OSD的关键信号。高有效
3234	OSD0-2	O	内部OSD查询表的索引
36	CDIR	I	时钟方向。如果CDIR为高电平,电路接收时钟信号,否则,LLC和CREF信号都由内部晶振产生
38	LLC	I/O	行锁定时钟
39	CREF	I/O	时钟参考信号
40	XTALO	O	晶振输出
41	XYALI	I	晶振输入。如果不用,该管脚应接地
43	RTCI	I	实时控制输入
44,45	AP,SP	I	测试管脚
46,47	VREFL,VREFH	P	DAC的低参考电压输入和高参考电压输入
48,50,54,56	VDDA1-4	P	模拟供电
49	CHROMA	O	色度信号的模拟输出
51	Y	O	亮度信号的模拟输出
52	VSSA	G	DAC和输出放大器的模拟地
53	CVBS	O	CVBS信号的模拟输出
55	II	I	输出放大器的电流输入
57	RESET	I	复位输入
58	DTACK	O	并行MPU接口的数据应答输出。低有效;否则,为高阻
59	RW/SDA	I/O	如果管脚68（SEL-MPU）为高电平,该管脚为MPU接口的地址信号;否则,为I2C总线的串行数据输入/输出
60	A0/SDA	I/O	如果管脚68（SEL-MPU）为高电平,该管脚为MPU接口的地址信号;否则,为I2C总线的串行数据输入/输出
61	CS/SA	I/O	如果管脚68（SEL-MPU）为高电平,该管脚为MPU接口的片选信号;否则,为I2C总线的子地址选择管脚
63～66	DP0～DP3	I	如果管脚68（SEL-MPU）为高电平,这是并行MPU接口的数据总线的低4比特;否则,为视频数据的UV数据
68	SEL-MPU	I	如果为高电平,则并行MPU接口有效;否则,I2C总线接口有效

３工作原理

ＳＡＡ７１８５的内部功能框图如图２所示,下面介绍其工作原理。

３．１数据的输入

兼容ＭＰＥＧ的ＳＡＡ７１８５数字视频解码器可以将数字亮度和色度信号编码成模拟ＣＶＢＳ（复合视频信号）,同时也可以将其编码成Ｓ－Ｖｉｄｅｏ信号（Ｙ／Ｃ分离的分量信号和复合全电视信号）。器件中的数模转换器(ＤＡＣ)具有１０－ｂｉｔ的分辨率,编码器提供有３路８－ｂｉｔ宽度的数据端口,以满足不同的应用。ＭＰＥＧ端口（ＭＰ）和视频端口（ＶＰ）均可接收复合的ＹｃｒＣｂ数据。视频端口（ＶＰ）也可以处理兼容ＤＩＧ－ＴＶ２系列的１６－ｂｉｔＹＵＶ信号,此时数据口（ＶＰ）用于Ｕ／Ｖ信号。另外,数据口也可以作为８－ｂｉｔ数据宽度的微处理器接口。

３．２输出接口

在输出接口上,被编码的Ｙ和Ｃ信号以１０－ｂｉｔ的分辨率从数字信号转化为模拟信号,同时Ｙ和Ｃ信号也被合成为１０－ｂｉｔＣＶＢＳ信号。在合成前,亮度信号被送到更深一级的滤波器,以抑制信号中的副载波。这样可减小色失真,这对具有标准ＣＶＢＳ信号输入的电视机来说是非常有益的。同步脉冲的斜度不受任何有效色失真的影响。而输出的ＣＶＢＳ信号和Ｙ、Ｃ信号具有同样的处理延时。数模转换器(ＤＡＣ)的输出电压可通过软件设置到最小的输出电压,以满足特殊的需求。

图2

３．３同步

该编码器可以工作于主、从两种模式。

在从模式下,电路在双向端口ＲＣＶ１接收同步脉冲。与ＶＰ(和ＤＰ)的视频信号有关的定时和触发特性可以通过对ＲＣＶ１的极性和片上延时进行编程来加以改变。如果水平相位不受ＲＣＶ１的影响,那么可通过ＲＣＶ２管脚来提供水平相位,而定时和触发特性也可以通过ＲＣＶ２来改变。如果垂直和水平脉冲来自于ＲＣＶ１,则ＲＣＶ２可以用于水平或复合消隐的输入或输出。

在主模式下,电路的时基可以连续地自由运行。在ＲＣＶ１端口,ＩＣ可输出具有２．５或３行时延的场同步信号（ＶＳ）、奇／偶场信号（ＯＤＤ／ＥＶＥＮ）、或场序列信号（ＦＳＥＱ）;而在ＲＣＶ２端口,ＩＣ可以提供可编程的开始和结束水平相位。ＲＣＶ１或ＲＣＶ２端口的输出脉冲相位与ＶＰ端口有关,两种信号的极性都是可选择的。

３．４控制接口

ＳＡＡ７１８５有两种控制接口：Ｉ２Ｃ总线接口和８－ｂｉｔ并行微处理器接口。Ｉ２Ｃ总线接口是一个标准的从收发器,支持７－ｂｉｔ从地址和１００ｋｂｉｔｓ／ｓ的发送速率,它有一个带自动增量功能的８－ｂｉｔ的子地址。除了一个可读的状态字外,其它所有的寄存器只可进行写操作。

并行接口包括两个寄存器,一个具有自增量功能,它包含有控制寄存器当前的地址。另一个包含有实际的数据。当前的地址寄存器可以映射到相应的控制寄存器。状态字只能通过一个通往地址寄存器的读通道随意读出,没有提供其它的读通道。

４典型应用

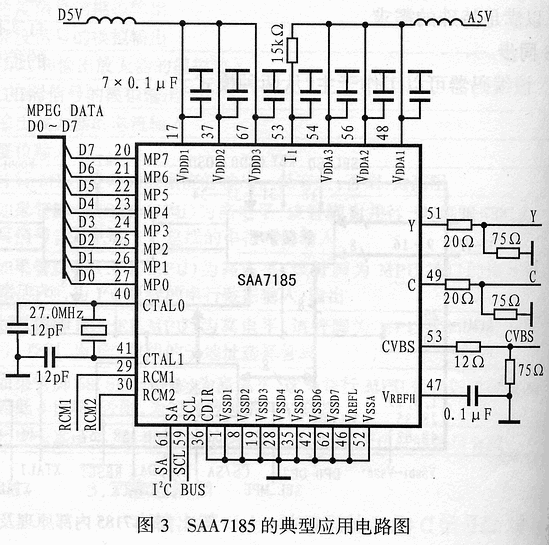

图３是ＳＡＡ７１８５的一个应用电路。其中电路的模拟和数字电源均为５Ｖ。该电路为ＶＣＤ小影碟机和多媒体电影解压卡中常用的数字编码电路,系统中的输入数据可以是１６比特ＹＵＶ方式,也可是ＣＣＩＲ６５６格式。图中输入的是８比特ＭＰＥＧ－１数据,采用与ＣＣＩＲ６５６兼容的方式。在该系统中,ＳＡＡ７１８５编码器工作于主模式。
