第15686篇:为微控制器提供振荡器的LED驱动电路 |
| 发布时间:2005年4月20日 点击次数:499 |
| 来源: 作者:llace Ly |

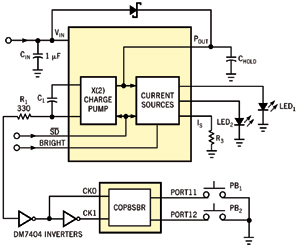

白光LED驱动器的主要构件是一个振荡器、一个电荷泵和一个稳流电流源。美国国家半导体公司 (www.national.com)生产一种在高度集成的LM2791/2型 IC内包含以上三种构件的器件。白光LED驱动器通常与手机基带控制器或微控制器串联使用。你可以方便地采用LM2791/2来提供一个时钟源。你只要考虑到在快速充放电电容器（C1）两个引脚上有一个伪方波,就可以实现一个简单而有用的电路。你可以从这两引脚上获得这一伪方波,并净化之。  图1,白光LED驱动器可以兼做微控制器的时钟源。 为了完成这个任务,你可将这一伪方波信号通过一只330Ω电阻器R1注入一个简单的倒相器门,如一个DM7404型十六进制倒相器（图1）。净信号是一个纯净的2MHz时钟源。示波器图形示出了伪方波以及倒相器输出端的净化方波（图2）。你可以将这个信号用做基带控制器或微控制器的简单时钟源,以便执行诸如小键盘解码或电池识别检测等简单任务。  图2,逻辑倒相器净化来自快速充放电电容器的伪方波（上部）;净化方波（底部）是微控制器的稳定时钟源。
|
|
|
|
