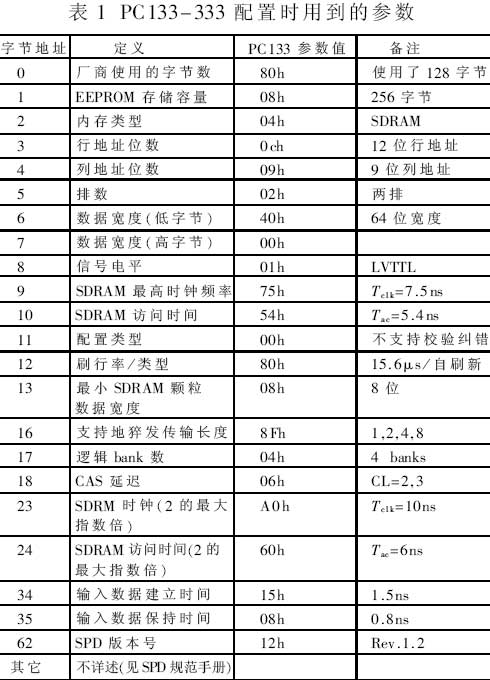

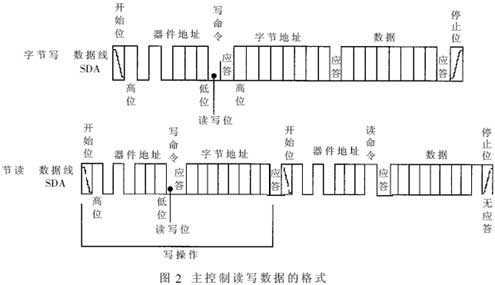

内存的SPD一般要求EEPROM带有2Kbit的存储空间,用于存放内存的配置参数,而硬件电路接口是I2C接口。要读取内存参数,主控制器必须能按照I2C协议进行通信,进行数据的读操作。另外还需知道EEPROM的数据存放格式及其含义。SPD规范中对存放的数据进行了详细的说明和定义。以PC133-333为例详细说明挑选配置时用到的参数,如表1所示。用户只需把相应地址中的值读出来,对照规范中的说明即可知道内存的详细参数。 　

       2 卡的自动识别和配置过程

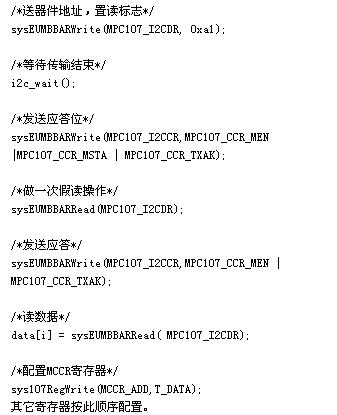

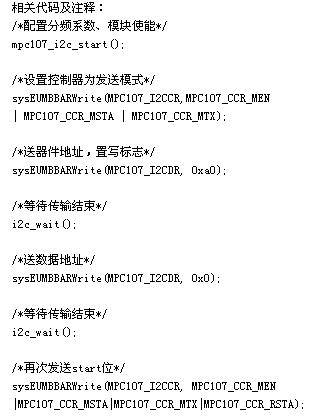

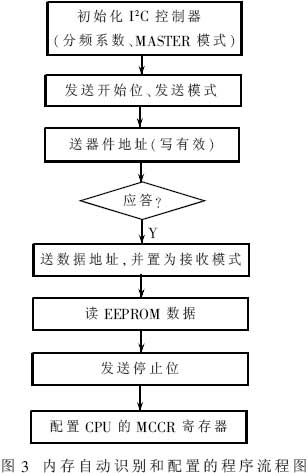

       下面以Motorola公司的MPC824XCPU为例介绍内存的识别和配置过程。MPC824X是一款功能强大的嵌入式处理器,它由603E核107桥构成。107桥有很丰富的控制接口模块,如SDRAM控制器、EPIC、UART、I2C控制器等,很方便与外围电路接口。嵌入式系统板中数据量很大,至少要用到256MB内存。为了方便各种厂家的内存型号进行混插使用,需要编写内存自动识别和配置程序,把需要配置的数据从EEPROM读出,然后根据SPD协议转换成内存的配置参数。这个配置过程必须在系统上电后立即运行,为后面的RTOS运行做准备。内存初始化参数包括行列地址宽度、逻辑Bank数、物理Bank的大小。因为MPC824X内有I2C控制器,所以可以直接与SPD连接,通过软件的初始化,配置好I2C控制器,程序流程如图3。　

参考文献：
1 intel PC SDRAM Serial Presence Detect (SPD) Specification
2 24C02 datasheet
3 MPC8240 Integrated Processor User,s Manual
