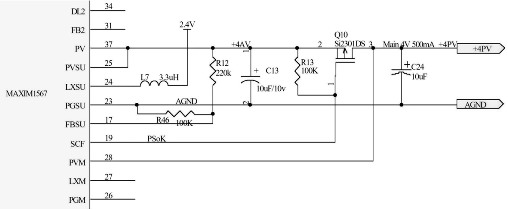

MAX1567设计数码相机的电源时,有位工程师曾抱怨说的输出能力太差。当给一个的负载供电的开关打开时,的输出就由于供电能力不足而导致输出电压下降,同时,有欠压保护功能,当电压跌落到门限电压以下时,认为有故障而进入保护状态,因此该电路总是在电源上电完成、即将开始工作时自动关闭。但是的规格表上很明确地给出了这一路的输出电流可以高达,问题出在哪里呢？图是这一马达供电的局部电路图,升压变换器的设计没有问题,问题出在作为上电控制开关的的输出端有一个10V=(104V)/(10MAX1567的输出欠压保护门限,因而导致保护。

MOSFET开关来做系统电源管理,以达到尽可能长的电池供电时间。从上面的例子可知,如果开关输出端有电容,那么开关高速打开时会造成输入电压跌落,轻则导致系统的复位,重则导致系统崩溃。虽然有一些电子开关具有限流和短路功能,比如,但是限流值有很大的容差,有时远远超出电源的输出电流。因此在设计时要注意打开开关的速率,尽量减慢的栅极驱动速度。通常利用来降低栅极电压的上升速度,进一步减慢开关的打开速度。

MAX1908设计的充电电路的输出有一个比较大的电容,当电池包插入时电池两端会瞬间短路,造成电池包内部保护电路动作而断开了电池的输出,电池包进入保护状态。这种情况下必须去掉这个大电容。或者再增加一个开关,在热插拔时断开电

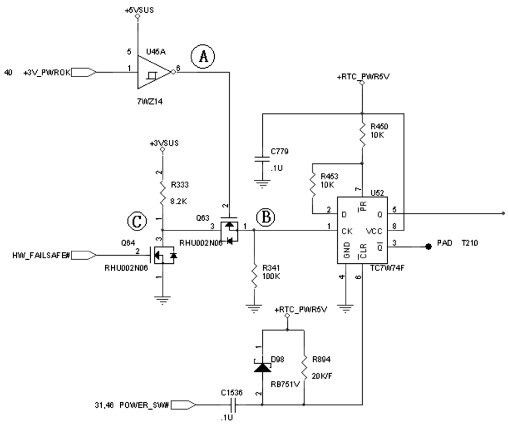

CPU、和对电源的上电次序有要求之外,上电速率也是很重要的问题。即使在普通的数字电路中,上电速率的不同也会造成意想不到的后果。一个实际的故障报警控制电路如图所示,非门的输出作为触发器输入的门控,输出高电平后,点输出低电平,从而阻止报警信号通过触发器送给。从逻辑上看这个电路没有问题,但是在实际工作时却发现会误报警而导致关断整个系统。

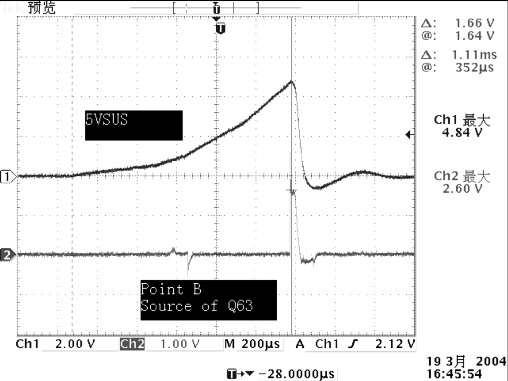

3所示,的上升速率比慢,总是比低以下,因此的输出在上电过程中一直是高电平,一直到升到时,点变为低电平。由于上电过程中一直被打开,它送给触发器的波形最高不超过,触发器不会认为有时钟脉冲输入。

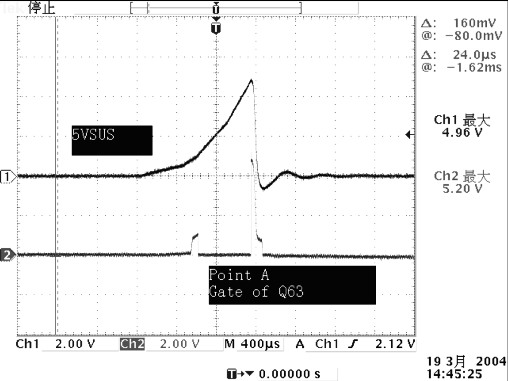

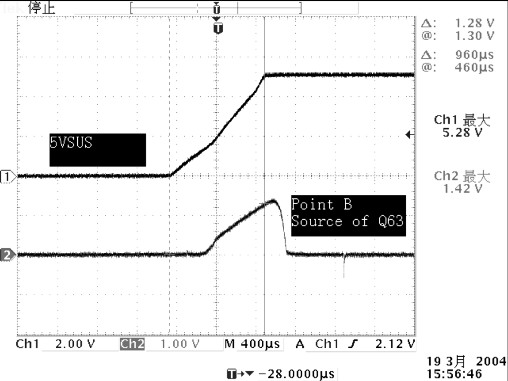

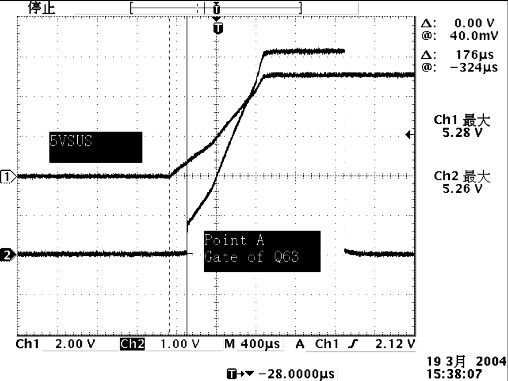

5V电源上电速率稍微变慢的情况下,如图所示,点输出一直是低电平,直到升到很高的情况下才输出一个高脉冲。由于此时点的电平已处于上电时的最高点左右,在高速打开的情况下,点的电压会产生一个过冲,最高点高达。触发器的就会认为这是一个有效的脉冲输入,导致输出端出现一个不希望看到的高电平脉冲,检测到此信号后认为有故障就会关断所有电源。

/跟踪控制器,比如简单的功能完全的等,以杜绝潜在的隐患。

DC/DC变换器在启动时,由于开关一直处于打开状态,会导致一个很大的输入电流。某用于并联手机背光驱动芯片在稳态时只需要的输入电流,但是在启动时会产生高达的电流。由于持续时间有1000.24V。如果这么大的浪涌电流都从手机电池中来,那么,在电池内阻s一定的情况下,浪涌电流造成的影响会是电池输出电压下降,下降幅度peakR,造成的后果是手机在电池电压较低的情况下,收到来电或准备打电话时,一打开背光灯就会关机。这种情况在手机电池使用一段时间,电池内阻增大后特别明显。另外,即使在正常使用下,脉动电流要比平均值一样的稳恒电流消耗更多的电能,这是因为功耗2R,而2high+Ilow>[(Ihigh +Ilow)/2]。因此在设计时,要尽量采用具有软启动功能的变换器,如,它能够消除启动时的输入浪涌电流。

PWM信号来开关没有软启动功能的变换器,利用的占空比来调节驱动器的工作不工作时间比来调节背光的亮度。设计工程师这样设计的初衷是为了尽可能地选用廉价的驱动器以降低成本,但是,由于没有采用有软启动功能的驱动器,为了要达到同样的通话时间,就势必要增加电池的容量。从总体上来说,这样并没有在成本上带来好处,相反,不利的影响却很多。既缩短了电池的寿命,减少了手机的通话时间,浪涌电流带来的还会影响到其他电路的工作。因此,均匀地调节输出电流应该是首选方案。很多的驱动都可以直接接收信号输入来均匀地改变输出电流,并不需要增加外部的元件,如、等。
