使热敏电阻响应线性化的温度-周期转换电路 |
| 发布时间:2006年3月3日 点击次数:585 |
| 来源:EDN电子设计技术 作者:S Kaliyugavaradan, Anna University, Madras Institute of Technology, Chennai, India |

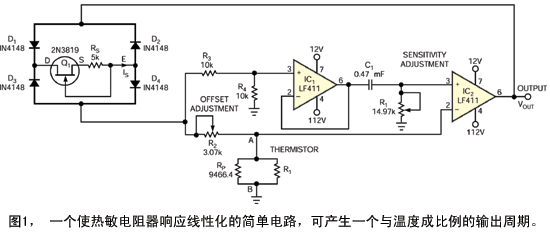

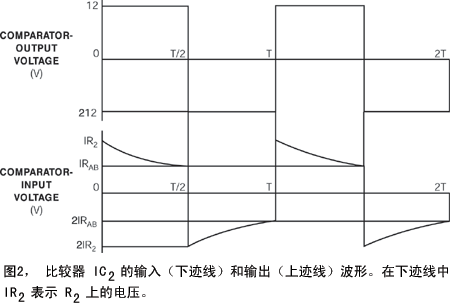

在热敏电阻器上可以并联一个适当阻值的电阻RP,获得一个接近于 30KΩ的有效电阻。在图1中,端点A和B之间连接的网络提供一个AB-q的有效电阻RAB。JFET Q1和电阻RS构成电流调节器,在端点D和E之间提供一个恒流源IS。 R4上的电压通过缓冲放大器 IC1激励由R1和C1串联构成的RC 电路,当R2大于RAB 时,R1上产生一个呈指数衰减的电压。当R1上的电压降至低于热敏电阻器RT电压的瞬间,比较器IC2的输出状态改变,电路振荡,图2中IC2的输出端产生一个电压波形。振荡周期T = 2R1C1ln(R2/RAB)≈2R1C1[ln(R2/A)+qLnB]。该式表示周期T随热敏电阻的温度q呈线性变化。
通过改变电阻器R1的值,就可以方便地改变转换灵敏度ΔT/Δq。Q1 与 R1构成的电流源决定输出周期 T,它对供电电压和输出负载的变化非常不敏感。可以通过改变R2,在不影响转换灵敏度的情况下改变周期 T。温度范围qL至qH给定时,转换灵敏度为SC,可以设计电路如下：使qC表示温度范围的中心温度。测量热敏电阻器在温度qL、qC与qH处的阻值,用三个电阻值 RL、RC 和 RH 确定 RP,qC处的 RAB 表示qL与qH处RAB的几何平均数。对这个RP值,可以使三个温度点（qL、qC和qH）的RAB精确等于AB-q。 当温度范围为30K或30K以下时,大多数热敏电阻器对这个区域中的其它温度,偏离AB-q的RAB 会产生一个明显低于0.1K的非性线误差。RP值可以用下式计算：RP=RC[RC(RL+RH)-2RLRH]/(RLRH-RC2)。由于温度-周期转换的灵敏度SC为 2R1C1lnb,因此选择R1和C1时可以使下式成立：R1C1=SC[qH-qC]/ln(qL处的RAB/qH处的 RAB),以得到所需SC值。如要得到一个低温度qL的特定输出周期TL,R2应等于 (qL处的RAB)eY,其中Y表示 (TL/2R1C1)。实际应用时,R2的选值比较低,因为 IC2的非零响应延迟会增加输出周期。 下面,将电位器 R1 和 R2 值设为接近于计算值。在调节 R1 得到正确 SC 后,调节 R2,使 T 等于温度qL 时的 TL。两个分压器电阻 R3 与 R4 阻值应相等,并且公差近似。作为一个实例,标准热敏电阻器可以采用如 Yellow Springs Instruments 46004,将 20℃至 50℃的温度范围转换为 5ms 至 20 ms 的周期。该热敏电阻器的 RL、RC和RH电阻值分别为 2814Ω、1471Ω和 811.3Ω,分别对应低点、中点和高点温度。该设计的参数还有SC=0.5 ms/K、qL=20℃、qH=50℃、qC=35℃以及 TL=5 ms。 由于电流 IS 只有部分通过热敏电阻器,IS 应低到避免出现自发热效应。该设计采用的 IS 约为 0.48 mA,当热敏电阻器的耗散常数为 10 mW/K 时,自发热误差低于 0.03K。图1 是例子中所用元件的值。所有电阻器公差均为 1%,额定功率为0.25W,C1 是聚碳酸酯电介质电容器。 用标准的 2814Ω至811.3Ω、0.01% 公差热敏电阻器作替换,可模拟 20℃至 50℃之间的各种温度,产生的 T 值为 5ms 至 20 ms,正确读数的最大偏差小于 32ms,响应的最大温度偏差低于 0.07K。如果使用一个耗散常数不大于 10 mW/K 的热敏电阻器,实际应用中产生的最大误差小于 0.1K。 |
|
|
|
